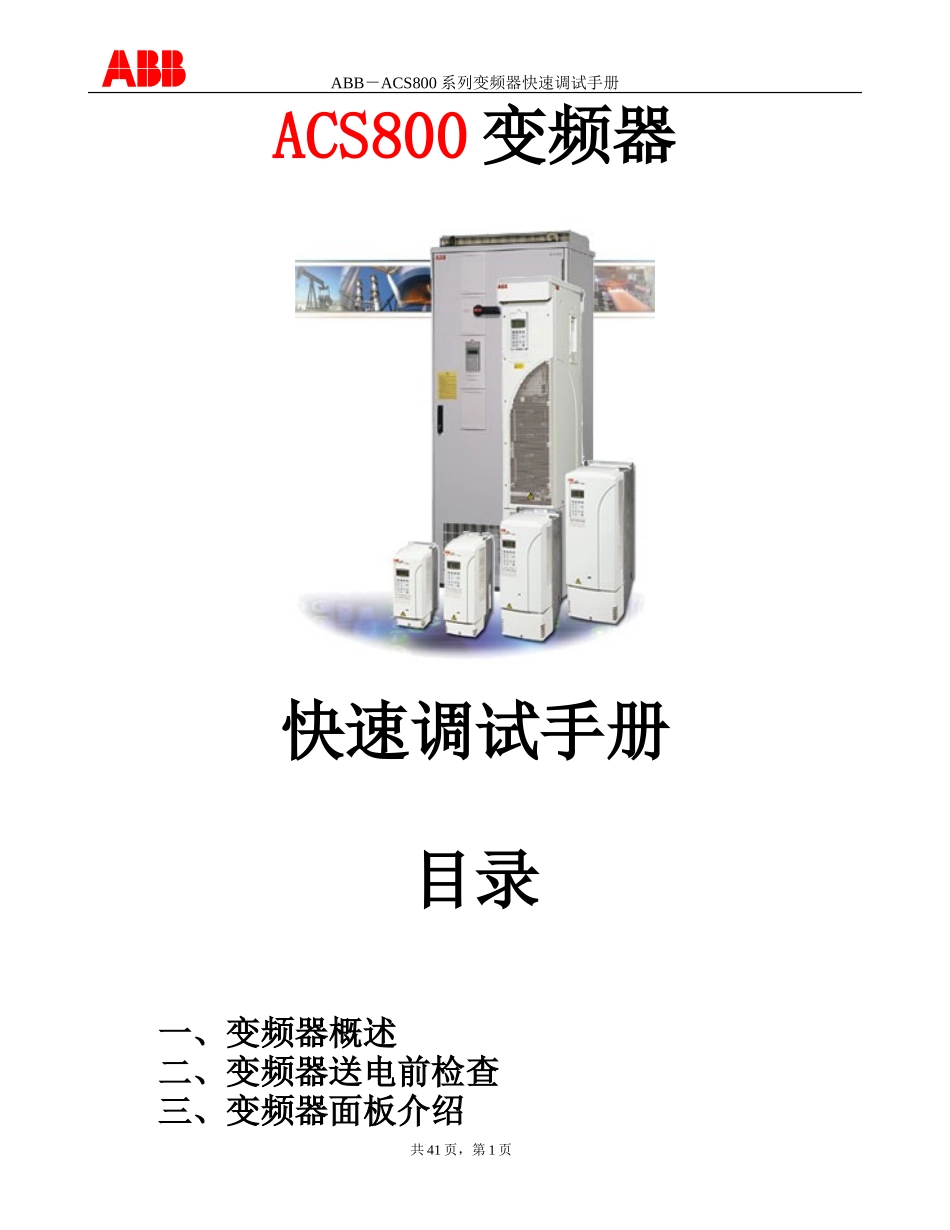

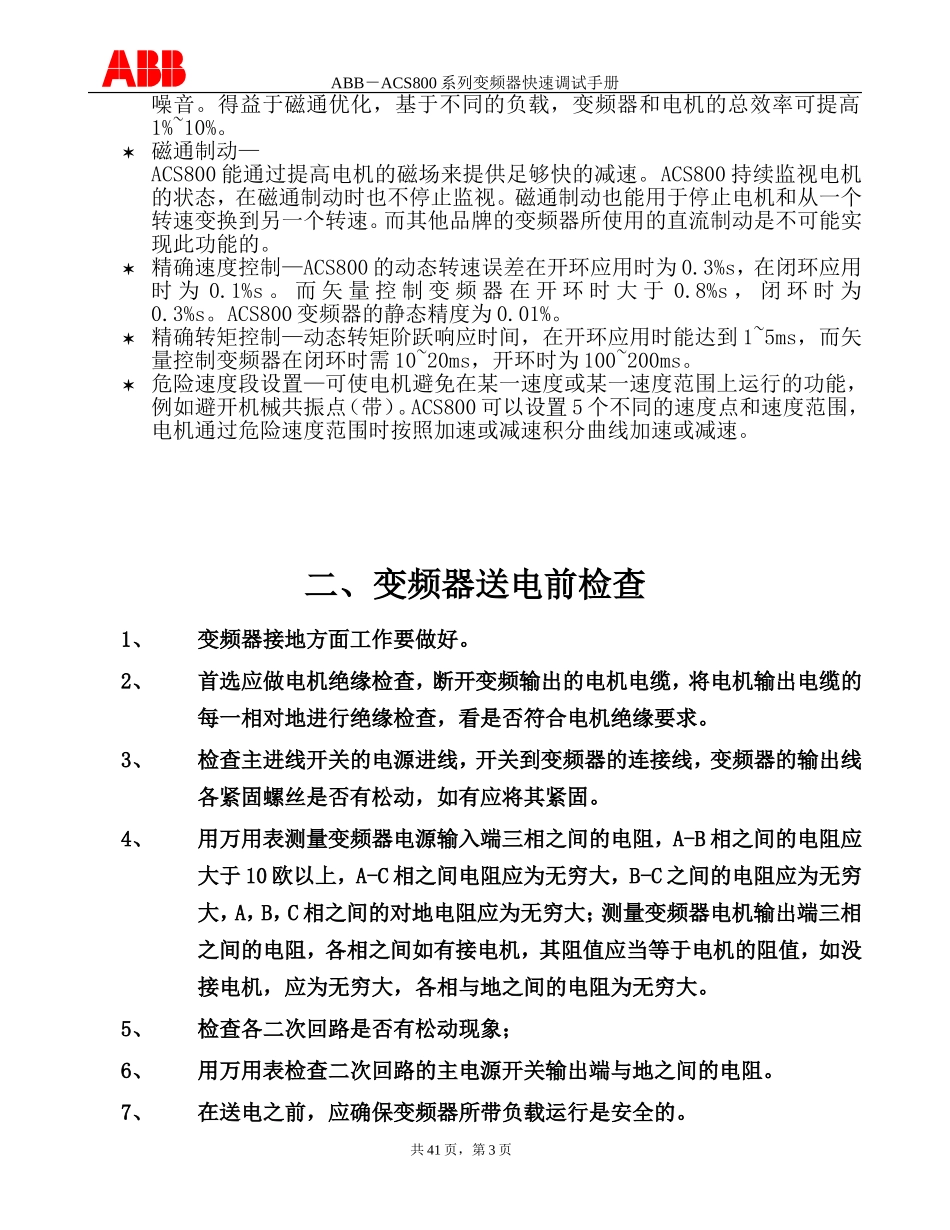

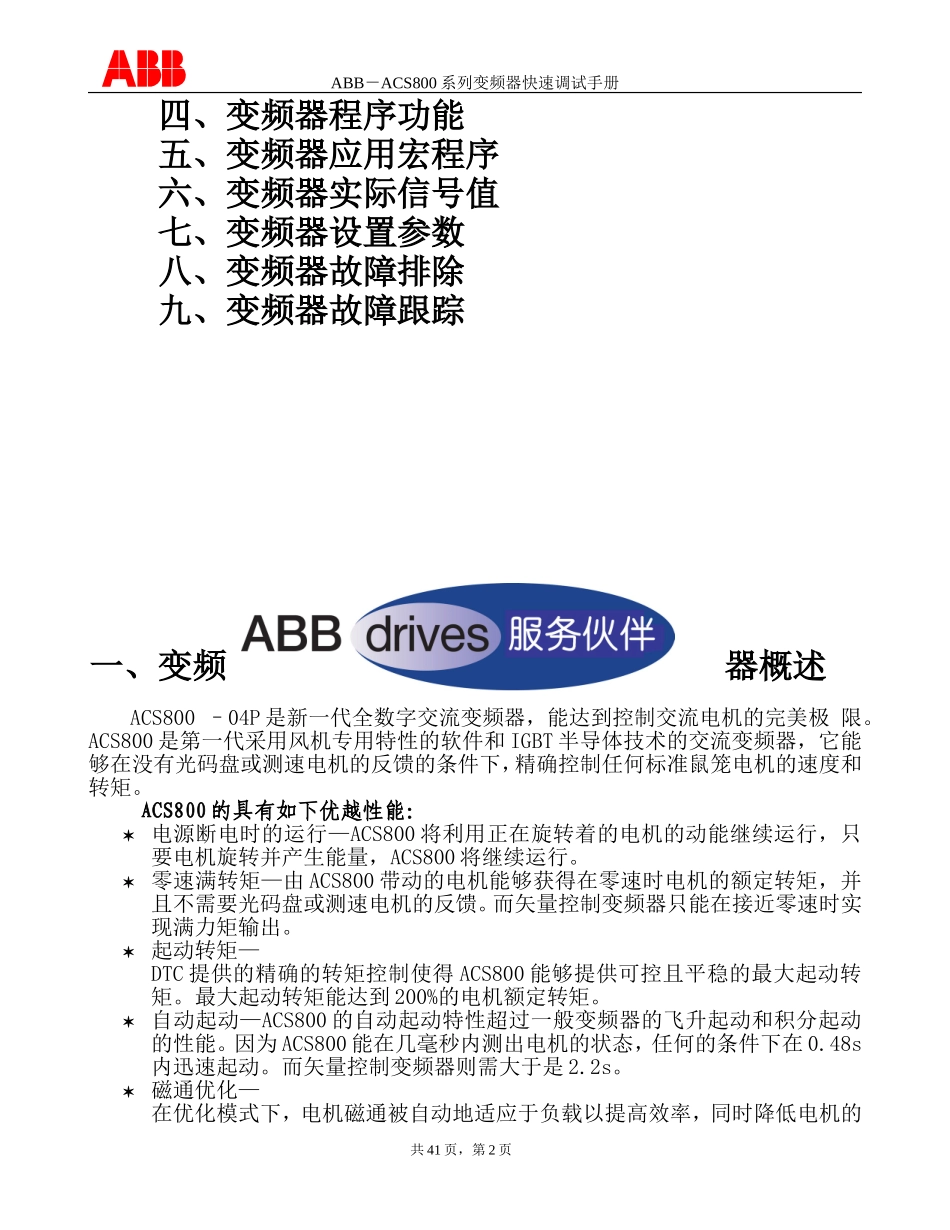

ABB－ACS800系列变频器快速调试手册ACS800变频器快速调试手册目录一、变频器概述二、变频器送电前检查三、变频器面板介绍共41页，第1页ABB－ACS800系列变频器快速调试手册四、变频器程序功能五、变频器应用宏程序六、变频器实际信号值七、变频器设置参数八、变频器故障排除九、变频器故障跟踪一、变频器概述ACS800–04P是新一代全数字交流变频器，能达到控制交流电机的完美极限。ACS800是第一代采用风机专用特性的软件和IGBT半导体技术的交流变频器，它能够在没有光码盘或测速电机的反馈的条件下，精确控制任何标准鼠笼电机的速度和转矩。ACS800的具有如下优越性能：电源断电时的运行—ACS800将利用正在旋转着的电机的动能继续运行，只要电机旋转并产生能量，ACS800将继续运行。零速满转矩—由ACS800带动的电机能够获得在零速时电机的额定转矩，并且不需要光码盘或测速电机的反馈。而矢量控制变频器只能在接近零速时实现满力矩输出。起动转矩—DTC提供的精确的转矩控制使得ACS800能够提供可控且平稳的最大起动转矩。最大起动转矩能达到200%的电机额定转矩。自动起动—ACS800的自动起动特性超过一般变频器的飞升起动和积分起动的性能。因为ACS800能在几毫秒内测出电机的状态，任何的条件下在0.48s内迅速起动。而矢量控制变频器则需大于是2.2s。磁通优化—在优化模式下，电机磁通被自动地适应于负载以提高效率，同时降低电机的共41页，第2页ABB－ACS800系列变频器快速调试手册噪音。得益于磁通优化，基于不同的负载，变频器和电机的总效率可提高1%~10%。磁通制动—ACS800能通过提高电机的磁场来提供足够快的减速。ACS800持续监视电机的状态，在磁通制动时也不停止监视。磁通制动也能用于停止电机和从一个转速变换到另一个转速。而其他品牌的变频器所使用的直流制动是不可能实现此功能的。精确速度控制—ACS800的动态转速误差在开环应用时为0.3%s，在闭环应用时为0.1%s。而矢量控制变频器在开环时大于0.8%s，闭环时为0.3%s。ACS800变频器的静态精度为0.01%。精确转矩控制—动态转矩阶跃响应时间，在开环应用时能达到1~5ms，而矢量控制变频器在闭环时需10~20ms，开环时为100~200ms。危险速度段设置—可使电机避免在某一速度或某一速度范围上运行的功能，例如避开机械共振点（带）。ACS800可以设置5个不同的速度点和速度范围，电机通过危险速度范围时按照加速或减速积分曲线加速或减速。二、变频器送电前检查1、变频器接地方面工作要做好。2、首选应做电机绝缘检查，断开变频输出的电机电缆，将电机输出电缆的每一相对地进行绝缘检查，看是否符合电机绝缘要求。3、检查主进线开关的电源进线，开关到变频器的连接线，变频器的输出线各紧固螺丝是否有松动，如有应将其紧固。4、用万用表测量变频器电源输入端三相之间的电阻，A-B相之间的电阻应大于10欧以上，A-C相之间电阻应为无穷大，B-C之间的电阻应为无穷大，A，B，C相之间的对地电阻应为无穷大；测量变频器电机输出端三相之间的电阻，各相之间如有接电机，其阻值应当等于电机的阻值，如没接电机，应为无穷大，各相与地之间的电阻为无穷大。5、检查各二次回路是否有松动现象；6、用万用表检查二次回路的主电源开关输出端与地之间的电阻。7、在送电之前，应确保变频器所带负载运行是安全的。共41页，第3页ABB－ACS800系列变频器快速调试手册8、在送电之前，应仔细检查变频器周围是否有安全隐患的物品存在，如有应将其移去。9、如以上条件都符合，在专业电气人员的指导下，可对变频器进行送电。10、三、变频器面板介绍共41页，第4页ABB－ACS800系列变频器快速调试手册用控制盘控制传动用户通过控制盘可以对传动进行如下控制：•电机的启动、停机和转向；•电机的转速给定值或转矩给定值；•一个过程给定（当激活过程PID控制时）；•对故障信息和警告信息进行复位；•切换本地控制和外部控制模式。当传动单元处于本地控制模式，并在显示屏状态行显示本地控制时，控制盘可用于对传动进行控制。共41页，第5页ABB－ACS800系列变频器快速调试手册如何启动、停机和改变运转方向共41页，第6页ABB－ACS800系列变频器快速调试手...
