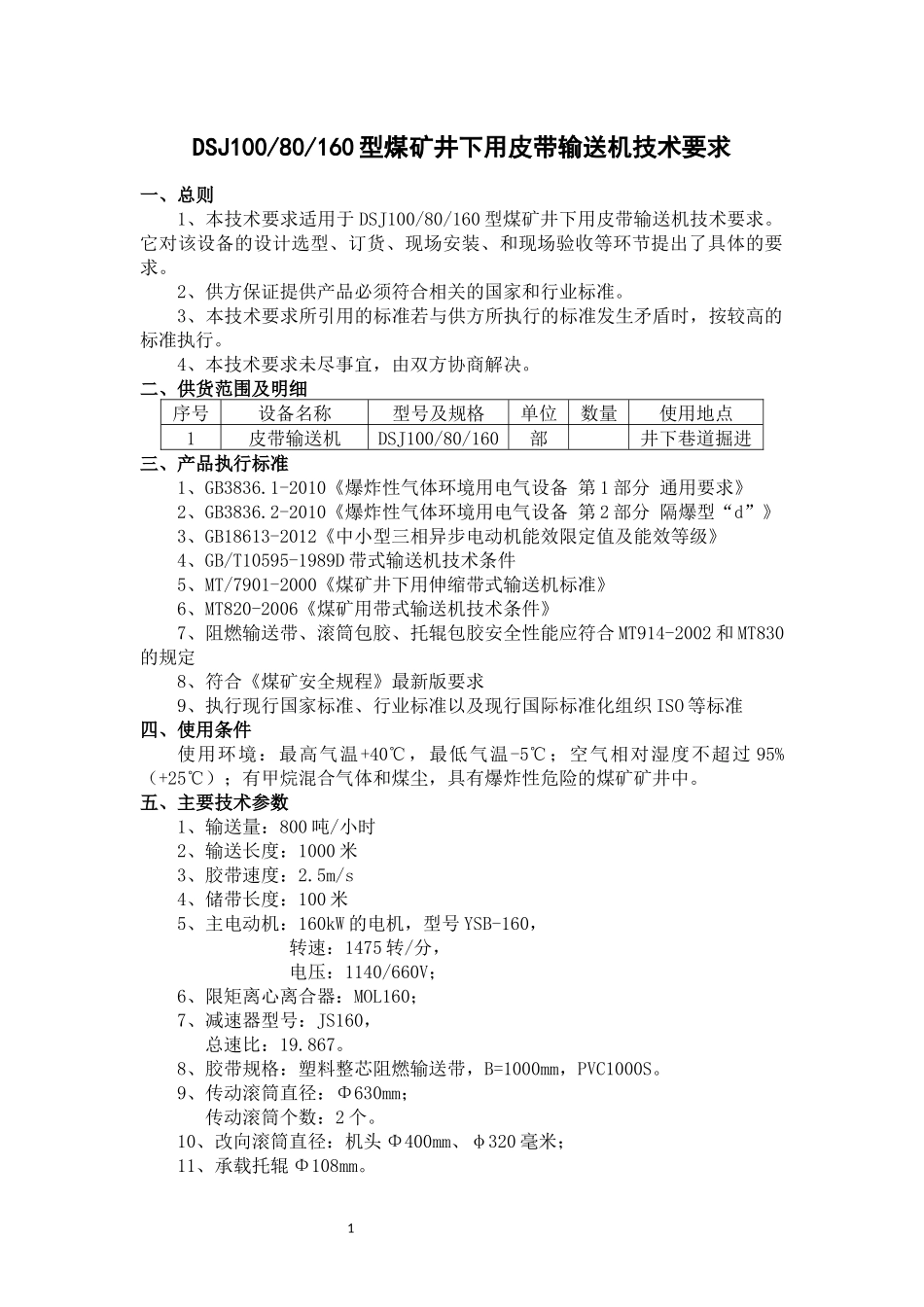

1DSJ100/80/160型煤矿井下用皮带输送机技术要求一、总则1、本技术要求适用于DSJ100/80/160型煤矿井下用皮带输送机技术要求。它对该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。2、供方保证提供产品必须符合相关的国家和行业标准。3、本技术要求所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。4、本技术要求未尽事宜，由双方协商解决。二、供货范围及明细序号设备名称型号及规格单位数量使用地点1皮带输送机DSJ100/80/160部井下巷道掘进三、产品执行标准1、GB3836.1-2010《爆炸性气体环境用电气设备第1部分通用要求》2、GB3836.2-2010《爆炸性气体环境用电气设备第2部分隔爆型“d”》3、GB18613-2012《中小型三相异步电动机能效限定值及能效等级》4、GB/T10595-1989D带式输送机技术条件5、MT/7901-2000《煤矿井下用伸缩带式输送机标准》6、MT820-2006《煤矿用带式输送机技术条件》7、阻燃输送带、滚筒包胶、托辊包胶安全性能应符合MT914-2002和MT830的规定8、符合《煤矿安全规程》最新版要求9、执行现行国家标准、行业标准以及现行国际标准化组织ISO等标准四、使用条件使用环境：最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）；有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。五、主要技术参数1、输送量：800吨/小时2、输送长度：1000米3、胶带速度：2.5m/s4、储带长度：100米5、主电动机：160kW的电机，型号YSB-160，转速：1475转/分，电压：1140/660V；6、限矩离心离合器：MOL160；7、减速器型号：JS160，总速比：19.867。8、胶带规格：塑料整芯阻燃输送带，B=1000mm，PVC1000S。9、传动滚筒直径：Φ630mm；传动滚筒个数：2个。10、改向滚筒直径：机头Φ400mm、φ320毫米；11、承载托辊Φ108mm。212、张紧绞车电机型号：JH2-5回柱绞车；电机型号：JBJ2-7.5；电压：1140/660V；功率：7.5KW；绳速：10.2米/分；最大牵引力：50千牛；13、机尾承载架与转载机的搭接长度：15m。14、存储部大架11架。15、机头部外形尺寸：3450×2539×1641mm。机尾部外形尺寸:16300×1606×678mm。16、机器总重量：94060公斤。六、技术要求1、输送机应符合《煤矿安全规程》的有关规定。2、输送机的电气设备应符合国标GB3836.1和GB3636.2的规定，并需经国家产品质量检测中心的防爆检验与鉴定，并取得防爆检验合格证。3、输送机必须使用阻燃输送带，其安全性能应符合MT914-2002和MT830的规定；非金属材料的零件其安全性能应符合MT113的规定。4、供方所提供的设备必须能够满足煤巷、半煤岩巷以及全岩巷道掘进。5、每部皮带机长度为1000米（上、下托辊、H架、圆杠、胶带全部配齐）。6、每部皮带机运输机配套皮带保护控制器装置一套，该保护沿线具有拉线、语音通讯、急停功能，可实现前后方闭锁，具有打滑、堆煤、跑偏、撕裂、速度、涨紧等保护装置和功能，具有温度、烟雾监测装置和自动洒水装置。主机具有语音预警及语音事故报警功能，实时显示皮带机的运行状态，使得系统运行状态显示比较直观，皮带保护与控制开关集成设计，采用快开门结构，具有过载、过/欠压、断相、短路、漏电闭锁检测等功能，主机留有皮带集控通信接口，并留有通讯上传接口；电压等级为AC1140V/AC660V，防爆型式为隔爆兼本质安全型，保护控制装置的快门和隔离换向开关的手柄有机械闭锁，保证断开电源后才可开门，未关门不能送电。7、两个驱动滚筒包菱形胶，橡胶包覆层表面应平整，无影响使用的明疤、起泡、缺胶和裂痕。8、橡胶包覆层经70℃的温度持续168h，热空气老化后拉伸强度变化率应为-25%-+25%，拉断伸长率变化率应为-25%-+25%。9、传动滚筒轴承选用国外知名品牌原装进口轴承。10、托辊轴材料的机械物理性能不得低于A3钢，托辊轴与轴承装配不分外径公差为J36。11、机尾采用滑靴式。12、电气设备防护等级IP65。13、设备必须取得有效的“煤矿安全标志准用证”。14、机尾缓冲托辊采用单个式，缓冲小架要能方便拆换。15、皮带机尾缓冲架连接处安装标准销，并安装卡块。16、减速器上安装透气噻，电机和减速器的连接筒下部使用钢板固定牢固。17、皮带机头安装弹簧式清扫...
