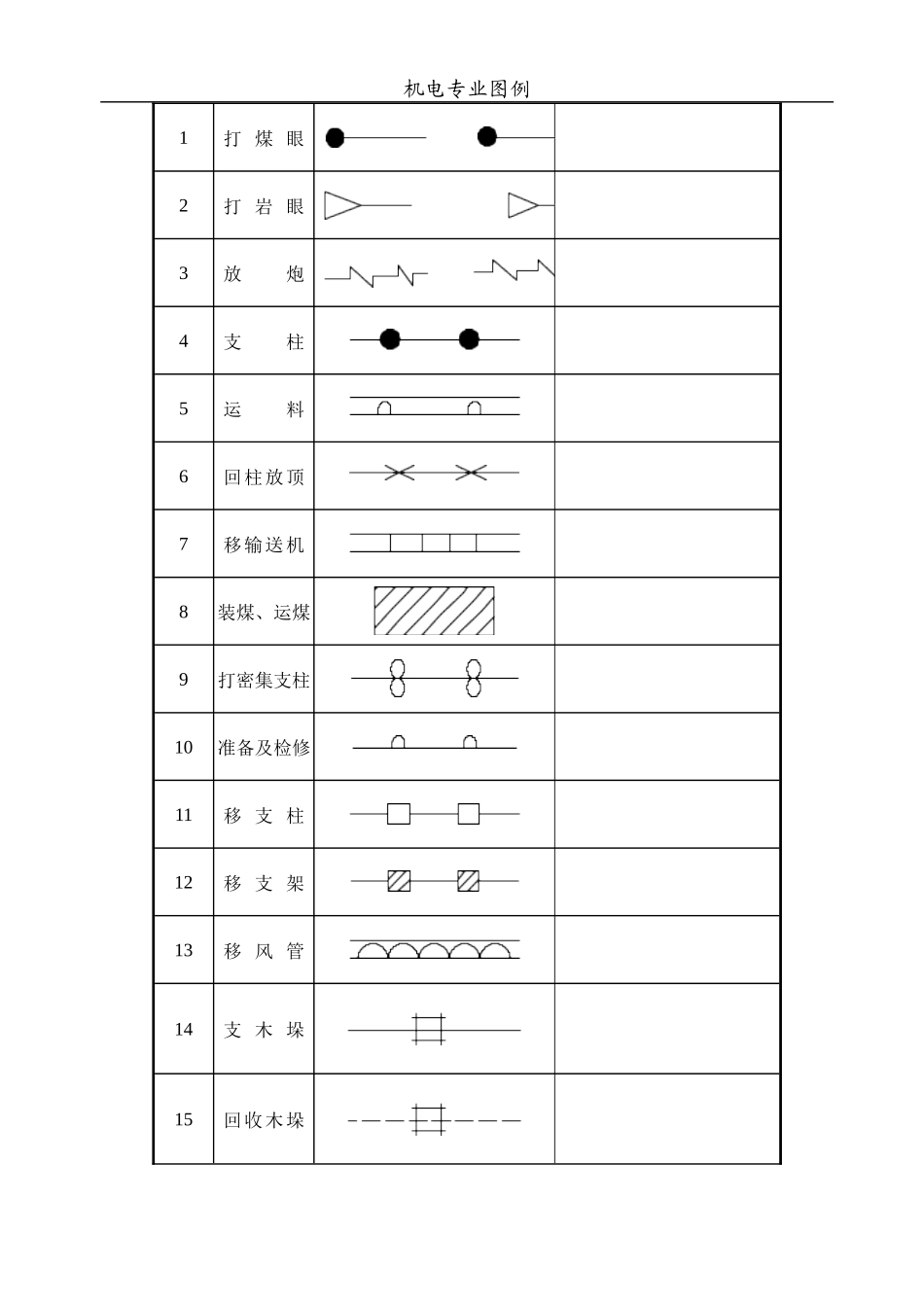

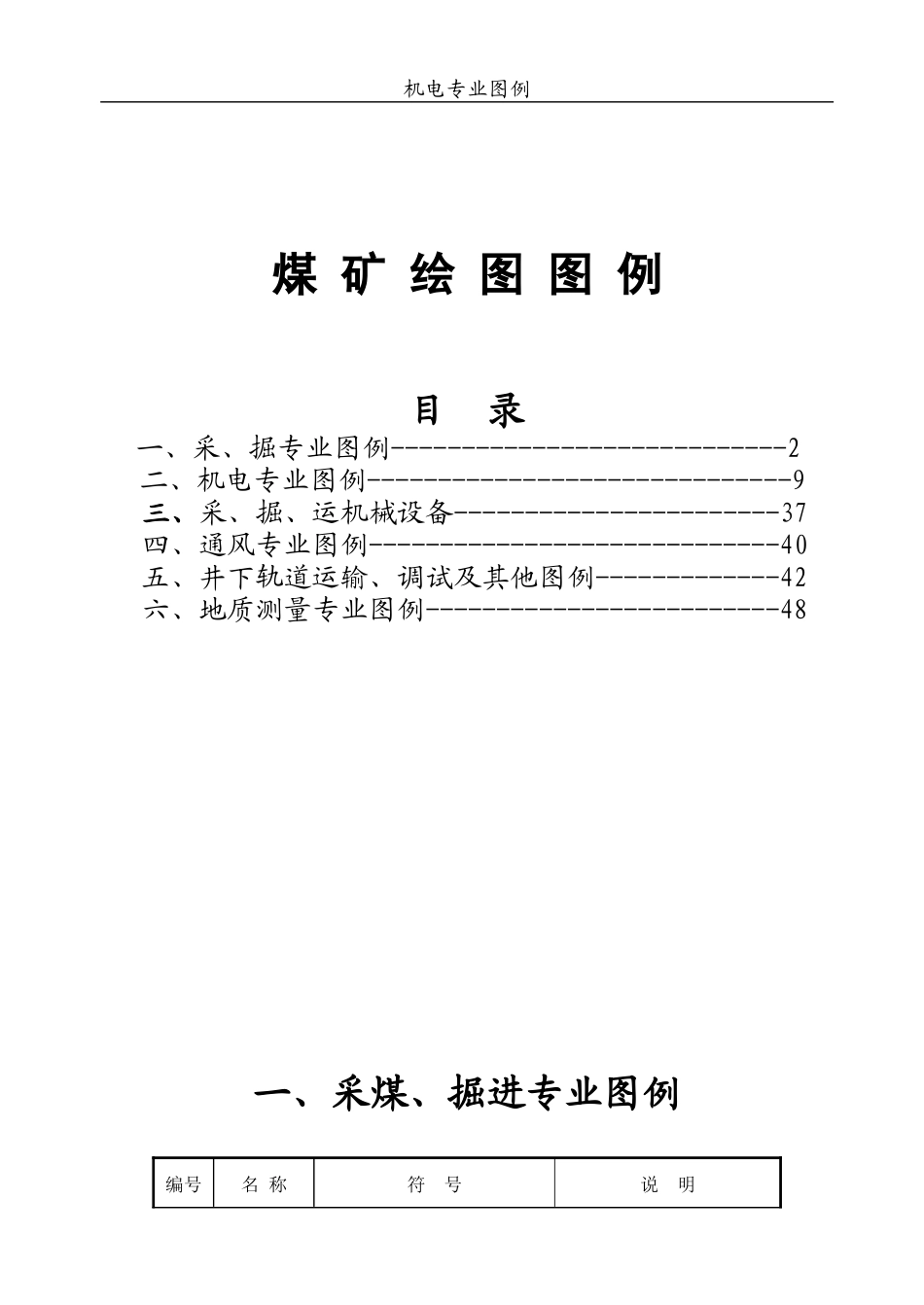

机电专业图例煤矿绘图图例目录一、采、掘专业图例----------------------------2二、机电专业图例------------------------------9三、采、掘、运机械设备-----------------------37四、通风专业图例-----------------------------40五、井下轨道运输、调试及其他图例-------------42六、地质测量专业图例-------------------------48一、采煤、掘进专业图例编号名称符号说明机电专业图例1打煤眼2打岩眼3放炮4支柱5运料6回柱放顶7移输送机8装煤、运煤9打密集支柱10准备及检修11移支柱12移支架13移风管14支木垛15回收木垛机电专业图例16刨煤机刨煤17开缺口18采煤机割煤19采煤机下放20单体支柱21切顶支柱22液压支架一般符号23放顶煤支架24悬(滑)移顶梁支架25铰接顶梁26双滚筒采煤机27单滚筒采煤机机电专业图例28刨煤机一般符号29连续采煤机(掘采机)30全断面掘进机31部分断面掘进机32钻井机33反井钻机34铺金属网及底网35煤层高硫分区向左成45°倾斜的平行线，中间面“S”36采空区按实际情况绘制，在范围内侧涂5～10mm，彩色影线37煤层可采边界线38煤层合并边界线夹矸0.7m为煤层分叉合并分界值39指北针根据图纸大小自行确定但箭头宽与长之比为1:340村庄按实物缩制机电专业图例41河流42金属网假顶43塑料网假顶44采空区当面积大时，只涂范围内侧10～20mm45回采工作面推进方向46采区接替进度A：采区编号B：采区可采储量C：采区服务年限D：采区生产能力E：采区开采起止年限F：接替采区名称47坡度坡度值可直接用度或千分数标注。48巷道与轨道坡度段号49矿区边界线线宽为1.2mm50勘探边界线线宽为1.2mm51井田境界线线宽为1.2mm52采区边界线线宽为1.2mm机电专业图例53可采边界线线宽为0.25mm54煤柱边界线线宽为0.30mm,注明煤柱名称，批准机关及文号55煤层为零点边界线宽为0.15mm56煤层等高线a、探明，实线，线宽为0.15mm；b、推断，虚线，线长为6mm，间格距离为1mm，线宽为0.15mm；。57平衡表内储量块段上部：块段号和级别；中左：煤层真厚度；中右：煤层平均倾角；下部：块段水平面积58平衡表外储量块段上部：块段号和级别；中左：煤层真厚度；中右：煤层平均倾角；下部：块段水平面积59水泵圆内填写功率特征60注水泵圆内填写功率特征61泥浆泵圆内填写功率特征62煤水泵圆内填写功率特征63乳化液泵站圆内填写功率特征机电专业图例64喷雾泵站圆内填写功率特征编号名称比例说明1:50～1:5001:1000～1:1000065煤层支架巷道投影及倾斜巷道用虚线表示66煤层砌碹巷道投影及倾斜巷道用虚线表示67煤层锚喷巷道投影及倾斜巷道用虚线表示68岩层支架巷道投影及倾斜巷道用虚线表示69岩层砌碹巷道投影及倾斜巷道用虚线表示70岩层锚喷巷道投影及倾斜巷道用虚线表示71设计巷道点划线表示巷道中心线72利用的已施工巷道投影及倾斜巷道用虚线表示73不利用的已施工巷道投影及倾斜巷道用虚线表示机电专业图例编号名称比例说明1:2001:5001:10001:20001:50001:1000074圆形立井75斜井76平硐77生产小窑78报废小窑79溜煤眼说明：第1-20项为采掘循环图表所用符号。采、掘、运机械设备二、采、掘、运机械设备采煤工作面支护机械设备图例序号名称图例1液压支架采、掘、运机械设备2滑移顶梁支架采、掘、运机械设备3铰接顶梁采、掘、运机械设备4端头支架采、掘、运机械设备5单体支柱采、掘、运机械设备6切顶支柱采掘机械设备图例序号名称图例采、掘、运机械设备1双滚筒采煤机采、掘、运机械设备2单滚筒采煤机采、掘、运机械设备3刨煤机采、掘、运机械设备4连续采煤机（掘采机）采、掘、运机械设备5掘进机采、掘、运机械设备6钻井机采、掘、运机械设备7反井钻机采、掘、运机械设备8铲斗装载机采、掘、运机械设备9耙斗装载机采、掘、运机械设备10风镐采、掘、运机械设备11岩石电钻采、掘、运机械设备12煤电钻采、掘、运机械设备13井下钻机采、掘、运机械设备14探水钻机采、掘、运机械设备15凿岩机采、掘、运机械设备16水枪采、掘、运机械设备17喷浆机采、掘、运机械设备18混凝土搅拌机采、掘、运机械设备19混凝土喷射机采、掘、运机械设备20锚杆安装机采、掘、运机械设备21锚杆钻机采、掘、运机械设备22锚索张拉机采、掘、运机械...
