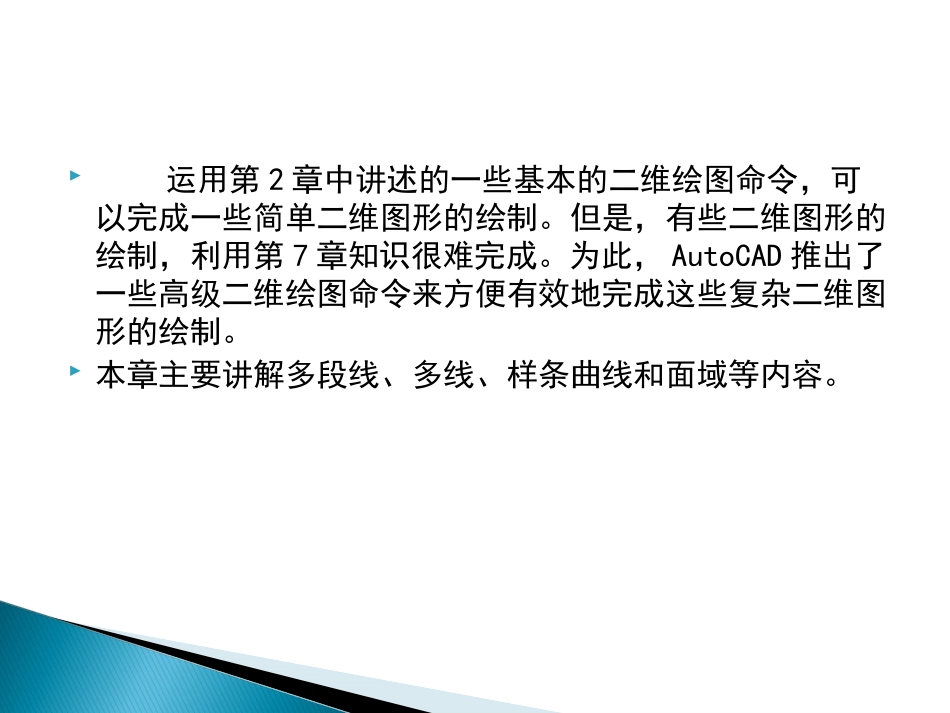

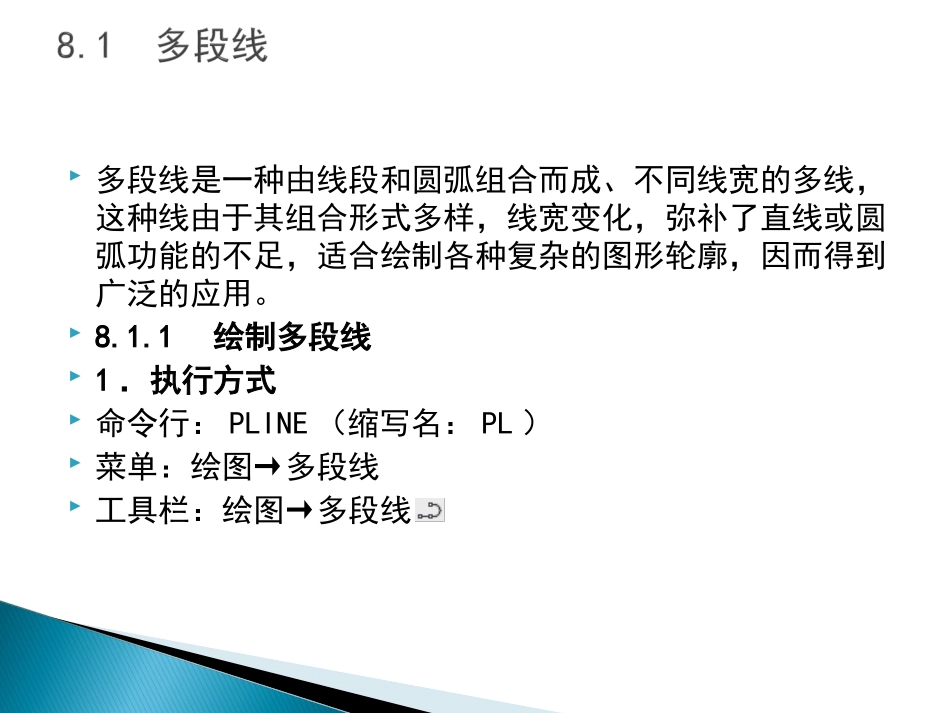

运用第2章中讲述的一些基本的二维绘图命令，可以完成一些简单二维图形的绘制。但是，有些二维图形的绘制，利用第7章知识很难完成。为此，AutoCAD推出了一些高级二维绘图命令来方便有效地完成这些复杂二维图形的绘制。本章主要讲解多段线、多线、样条曲线和面域等内容。多段线是一种由线段和圆弧组合而成、不同线宽的多线，这种线由于其组合形式多样，线宽变化，弥补了直线或圆弧功能的不足，适合绘制各种复杂的图形轮廓，因而得到广泛的应用。8.1.1绘制多段线1．执行方式命令行：PLINE（缩写名：PL）菜单：绘图→多段线工具栏：绘图→多段线2．操作格式命令：PLINE↙指定起点：（指定多段线的起点）当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:（指定多段线的下一点）3．选项说明多段线主要由连续的不同宽度的线段或圆弧组成，如果在上述提示中选“圆弧”，则命令行提示如下指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:绘制圆弧的方法与“圆弧”命令相似。1．执行方式命令行：PEDIT（缩写名：PE）菜单：修改→对象→多段线工具栏：修改II→编辑多段线快捷菜单：选择要编辑的多段线，在绘图区域用鼠标键单击，从打开的快捷菜单上选择“多段线编辑”。2．操作格式命令：PEDIT↙选择多段线或[多条(M)]：(选择一条要编辑的多段线)输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:3．选项说明（1）合并（J）（2）宽度（W）（3）编辑顶点（E）（4）拟合（F）（5）样条曲线（S）（6）非曲线化（D）（7）线型生成（L）（8）反转（R）合并前合并后图8-1合并多段线修改前修改后图8-2修改整条多段线的线宽修改前修改后图8-3生成圆弧拟合曲线修改前修改后图8-4生成B样条曲线关开图8-5控制多段线的线型(线型为点画线时)绘制如图8-6所示的锅。操作步骤1．绘制轮廓线2．绘制直线3．绘制扶手4．绘制圆弧5．绘制矩形6．绘制锅盖7．绘制直线8．镜向对象图8-6锅图8-7绘制轮廓线图8-8绘制扶手图8-9绘制锅盖样条曲线可用于创建形状不规则的曲线，例如，为地理信息系统(GIS)应用或汽车设计绘制轮廓线。AutoCAD使用一种称为非一致有理B样条(NURBS)曲线的特殊样条曲线类型。NURBS曲线在控制点之间产生一条光滑的曲线，如图8-10所示。图8-10样条曲线1．执行方式命令行：SPLINE菜单：绘图→样条曲线工具栏：绘图→样条曲线2．操作格式命令：SPLINE↙指定第一个点或[方式(M)/节点(K)/对象(O)]:（指定一点或选择“对象(O)”选项）输入下一个点或[起点切向(T)/公差(L)]:输入下一个点或[端点相切(T)/公差(L)/放弃(U)/闭合(C)]:c3．选项说明（1）对象(O)（2）闭合(C)（3）拟合公差(F)（4）<起点切向>1．执行方式命令行：SPLINEDIT菜单：修改→对象→样条曲线快捷菜单：选择要编辑的样条曲线，在绘图区域单击鼠标右键，从打开的快捷菜单上选择“编辑样条曲线”工具栏：修改II→编辑样条曲线2．操作格式命令：SPLINEDIT↙选择样条曲线:（选择要编辑的样条曲线。若选择的样条曲线是用SPLINE命令创建的，其近似点以夹点的颜色显示出来；若选择的样条曲线是用PLINE命令创建的，其控制点以夹点的颜色显示出来）输入选项[闭合(C)/合并(J)/拟合数据(F)/编辑顶点(E)/转换为多段线(P)/反转(R)/放弃(U)/退出(X)]<退出>:3．选项说明（1）闭合（C）（2）合并(J)（3）拟合数据(F)（4）编辑顶点(E)（5）转换为多段线（P）（6）反转(R)（7）放弃(U)绘制如图8-11所示的泵轴。图8-11泵轴操作步骤图8-12捕捉自直线端点1图8-13绘制轴线图8-14偏移直线图8-15修改特性后的直线图8-16倒角操作图8-17绘制直线图8-18修剪直线图8-19镜像操作后的图形图8-20绘制中心线图8-21绘制圆及直线图8-22修剪直线图8-23绘制圆弧图8-24绘制直线图8-25键槽图8-26绘制波浪线图8-27填充剖面线图8-28对象捕捉图8-29绘制构造线图8-30圆孔剖面图图8-31键槽剖面图图8-32泵轴...
