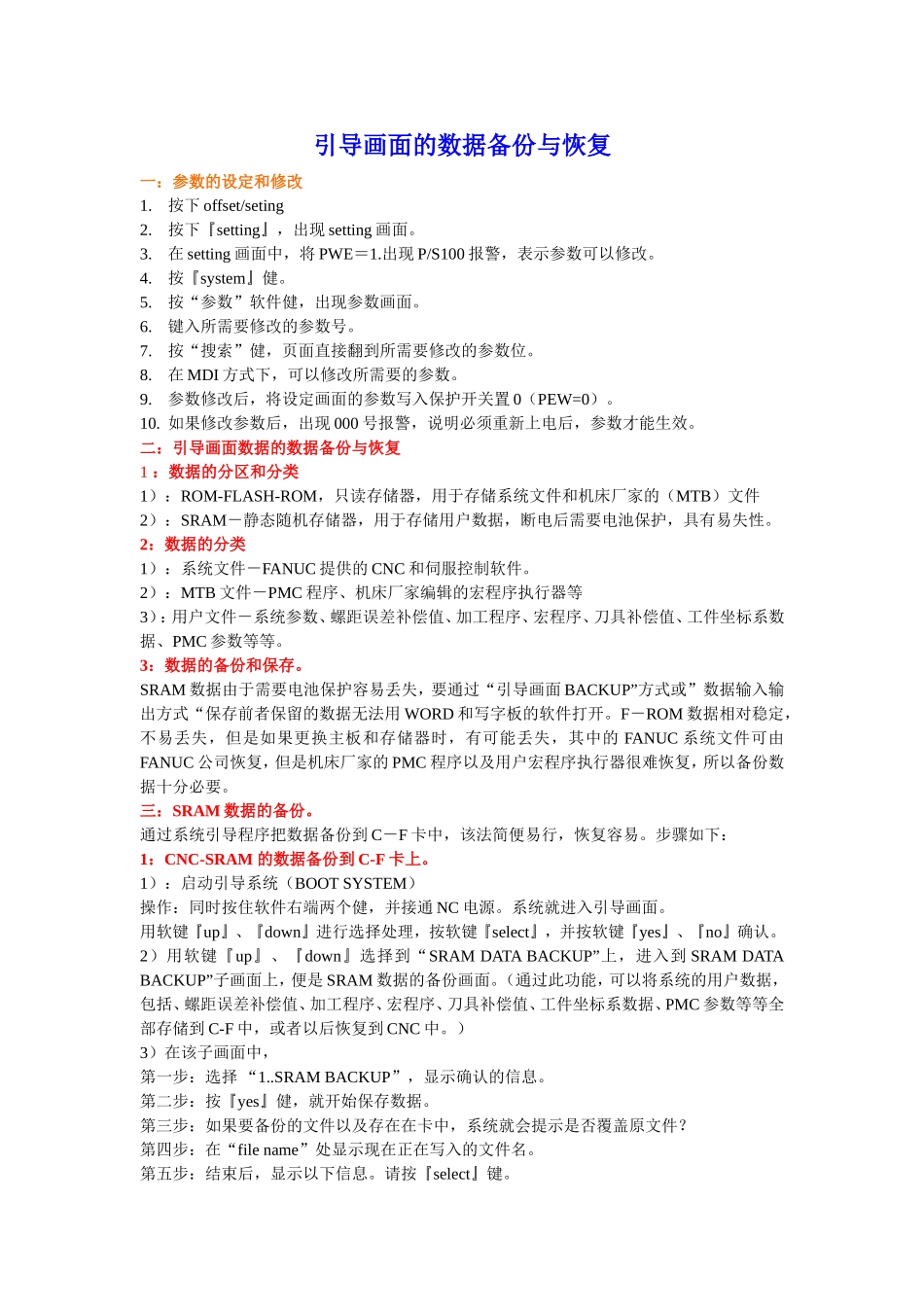

引导画面的数据备份与恢复一：参数的设定和修改1.按下offset/seting2.按下『setting』，出现setting画面。3.在setting画面中，将PWE＝1.出现P/S100报警，表示参数可以修改。4.按『system』健。5.按“参数”软件健，出现参数画面。6.键入所需要修改的参数号。7.按“搜索”健，页面直接翻到所需要修改的参数位。8.在MDI方式下，可以修改所需要的参数。9.参数修改后，将设定画面的参数写入保护开关置0（PEW=0）。10.如果修改参数后，出现000号报警，说明必须重新上电后，参数才能生效。二：引导画面数据的数据备份与恢复1：数据的分区和分类1）：ROM-FLASH-ROM，只读存储器，用于存储系统文件和机床厂家的（MTB）文件2）：SRAM－静态随机存储器，用于存储用户数据，断电后需要电池保护，具有易失性。2：数据的分类1）：系统文件－FANUC提供的CNC和伺服控制软件。2）：MTB文件－PMC程序、机床厂家编辑的宏程序执行器等3）：用户文件－系统参数、螺距误差补偿值、加工程序、宏程序、刀具补偿值、工件坐标系数据、PMC参数等等。3：数据的备份和保存。SRAM数据由于需要电池保护容易丢失，要通过“引导画面BACKUP”方式或”数据输入输出方式“保存前者保留的数据无法用WORD和写字板的软件打开。F－ROM数据相对稳定，不易丢失，但是如果更换主板和存储器时，有可能丢失，其中的FANUC系统文件可由FANUC公司恢复，但是机床厂家的PMC程序以及用户宏程序执行器很难恢复，所以备份数据十分必要。三：SRAM数据的备份。通过系统引导程序把数据备份到C－F卡中，该法简便易行，恢复容易。步骤如下：1：CNC-SRAM的数据备份到C-F卡上。1）：启动引导系统（BOOTSYSTEM）操作：同时按住软件右端两个健，并接通NC电源。系统就进入引导画面。用软键『up』、『down』进行选择处理，按软键『select』，并按软键『yes』、『no』确认。2）用软键『up』、『down』选择到“SRAMDATABACKUP”上，进入到SRAMDATABACKUP”子画面上，便是SRAM数据的备份画面。（通过此功能，可以将系统的用户数据，包括、螺距误差补偿值、加工程序、宏程序、刀具补偿值、工件坐标系数据、PMC参数等等全部存储到C-F中，或者以后恢复到CNC中。）3）在该子画面中，第一步：选择“1..SRAMBACKUP”，显示确认的信息。第二步：按『yes』健，就开始保存数据。第三步：如果要备份的文件以及存在在卡中，系统就会提示是否覆盖原文件？第四步：在“filename”处显示现在正在写入的文件名。第五步：结束后，显示以下信息。请按『select』键。SRAMBACKUPCOMPLETE.HITSELECTKEY.2：C－F卡的数据恢复到CNCSRAM中第一步：选择上述子画面’2.RESTORESRAM”,显示以下信息，按『yes』键RESTORESRAMDATAOK?HITYESORNO.第二步：系统显示以下确认信息：RESTORESRAMDATAFROMMEMORYCARD.第三步：正常结束后，显示以下信息，请按软键『select』。RESTORECOMPLETE.HETSELECTKEY.三：F-ROM中数据的拷贝和恢复1：系统F-ROM中数据拷贝到C-F卡中机床厂家编辑的梯形图、manualguide程序或cap程序存储在F-ROM中。步骤如下：第一步：进入到引导系统（bootsystem）第二步：进入“4SYSTEMDATASAVE”画面，就进入到了数据拷贝子画面。该画面中，有存储在快闪存储器的文件名称。第三步：1）把光标移到需要存储的文件名字上，按『select』软键。2）系统显示以下信息SAVEOK?HITYESORNO.3）按『yes』开始存储，『no』中止存储。4）存储结束后，显示以下信息，信息的内容包含文件名，确认后按『select』键。FILESAVECOMPLETE.HITSELECTKEY.SAVEFILENAME:PMC-RA.000其他说明：在上述画面中，系统文件和用户文件是有区别的，系统文件有保护，不可随意拷贝，防止随意损坏、复制原厂商的软键而设防的，而用户文件没有保护。2：C-FOM中的数据恢复（把C-F卡中的数据加载到数控系统中）第一步：进入引导区第二步：进入菜单选项“SYSTEMDATALOADING”，进入画面。存储卡的文件将列表显示，把光标移到所需要的文件，然后按『select』键，显示以下信息：LOADINGOK?HITYESORNO?按『yes』开始读入。正常结束后，显示以下信息，按『select』LOADINGCOMPLETEHITSELECTKEY.四：引导画面备份数据...
