PLC控制的全自动洗衣机课程设计程序及调试图VIP免费

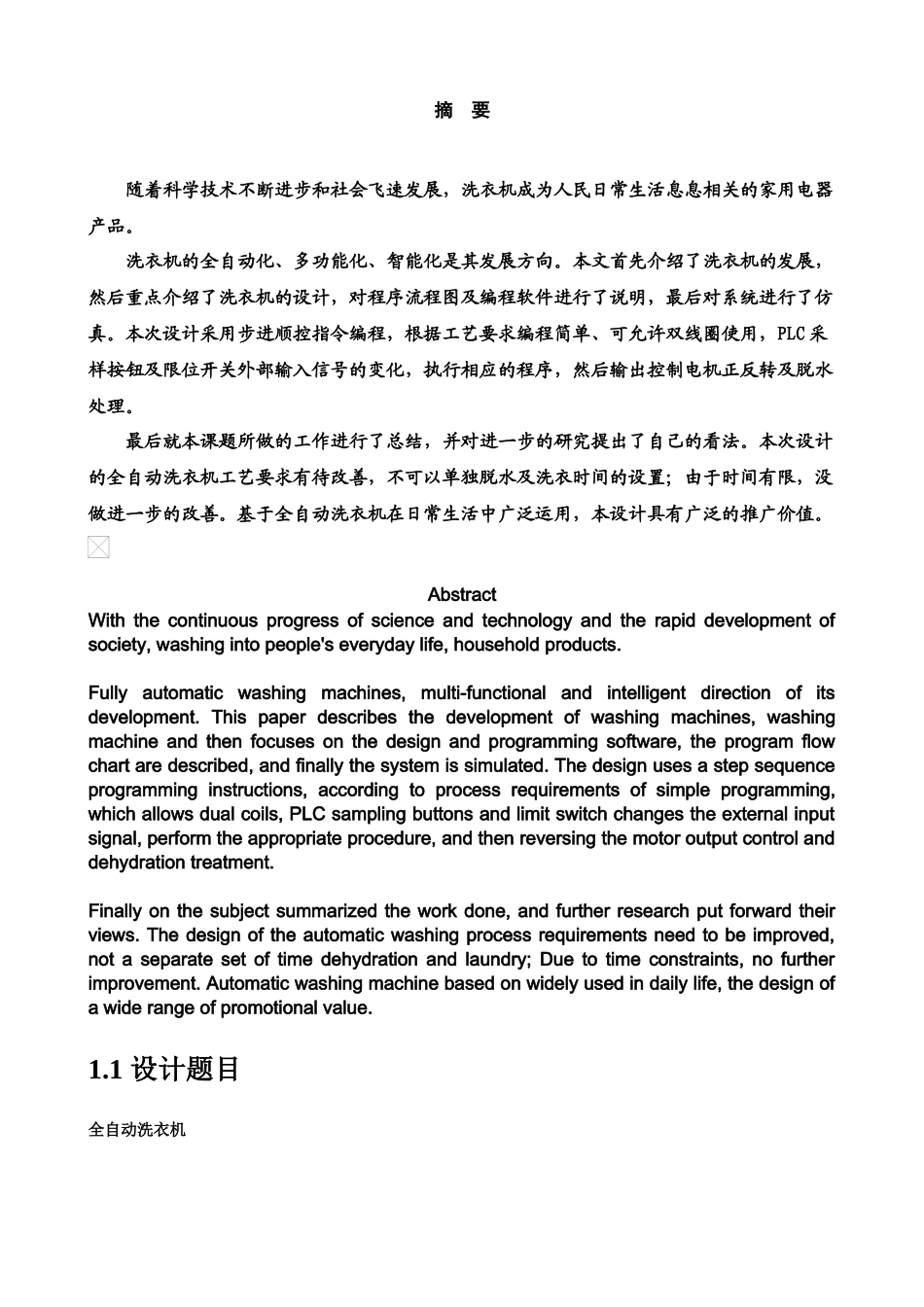

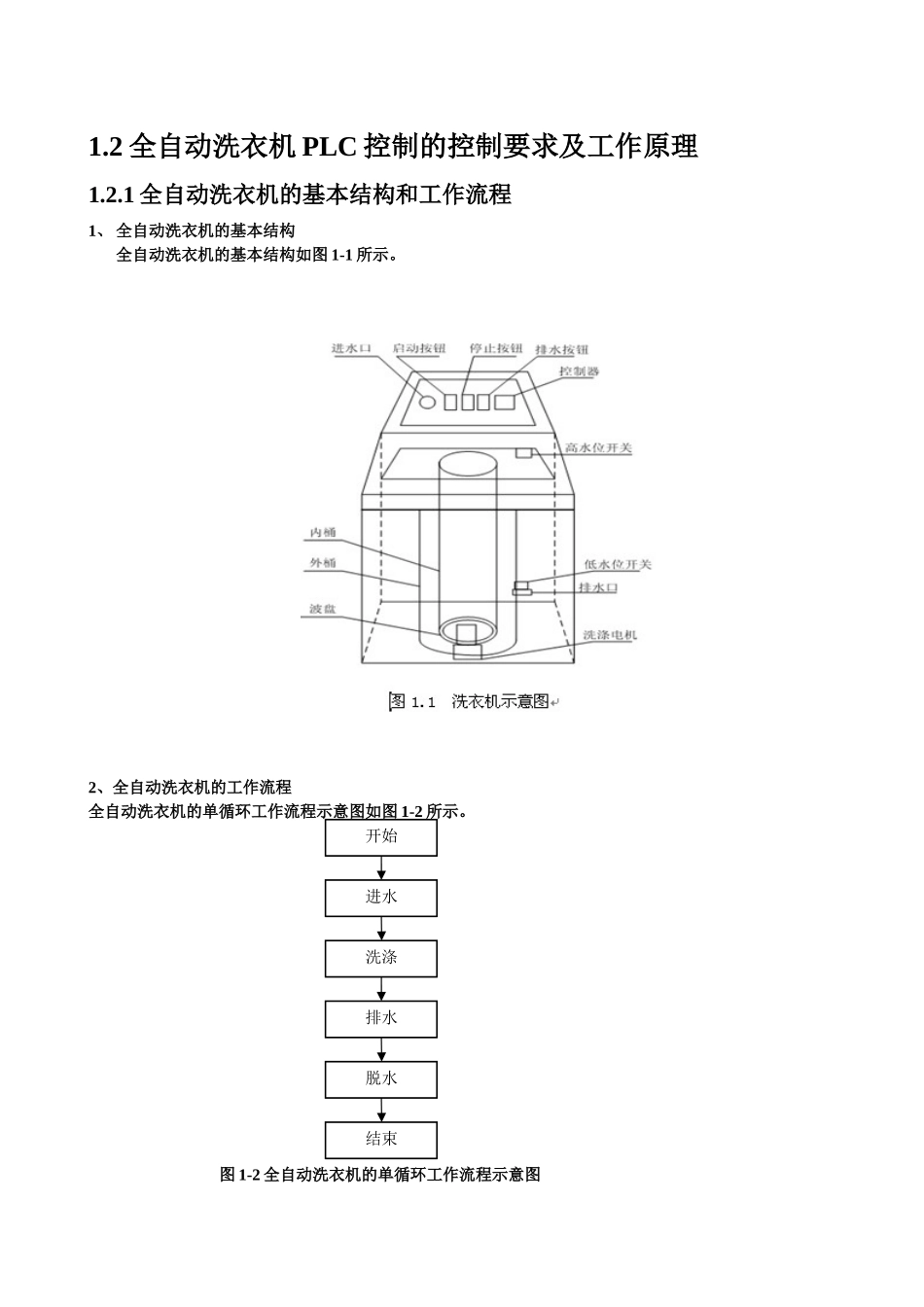

目录摘要………………………………………………………….1.1设计题目1.2全自动洗衣机PLC控制的控制要求及工作原理1.2.1全自动洗衣机的基本结构和工作流程1.2.2洗衣机控制要求及工作原理2.1全自动洗衣机控制系统的硬件设计2.1.1控制系统硬件控制方案2.2.2PLC控制和I/O分配3.1全自动洗衣机控制系统程序设计3.1.1程序流程分析3.2.2程序的编制及调试4.1总结5.1参考文献摘要随着科学技术不断进步和社会飞速发展，洗衣机成为人民日常生活息息相关的家用电器产品。洗衣机的全自动化、多功能化、智能化是其发展方向。本文首先介绍了洗衣机的发展，然后重点介绍了洗衣机的设计，对程序流程图及编程软件进行了说明，最后对系统进行了仿真。本次设计采用步进顺控指令编程，根据工艺要求编程简单、可允许双线圈使用，PLC采样按钮及限位开关外部输入信号的变化，执行相应的程序，然后输出控制电机正反转及脱水处理。最后就本课题所做的工作进行了总结，并对进一步的研究提出了自己的看法。本次设计的全自动洗衣机工艺要求有待改善，不可以单独脱水及洗衣时间的设置；由于时间有限，没做进一步的改善。基于全自动洗衣机在日常生活中广泛运用，本设计具有广泛的推广价值。AbstractWiththecontinuousprogressofscienceandtechnologyandtherapiddevelopmentofsociety,washingintopeople'severydaylife,householdproducts.Fullyautomaticwashingmachines,multi-functionalandintelligentdirectionofitsdevelopment.Thispaperdescribesthedevelopmentofwashingmachines,washingmachineandthenfocusesonthedesignandprogrammingsoftware,theprogramflowchartaredescribed,andfinallythesystemissimulated.Thedesignusesastepsequenceprogramminginstructions,accordingtoprocessrequirementsofsimpleprogramming,whichallowsdualcoils,PLCsamplingbuttonsandlimitswitchchangestheexternalinputsignal,performtheappropriateprocedure,andthenreversingthemotoroutputcontrolanddehydrationtreatment.Finallyonthesubjectsummarizedtheworkdone,andfurtherresearchputforwardtheirviews.Thedesignoftheautomaticwashingprocessrequirementsneedtobeimproved,notaseparatesetoftimedehydrationandlaundry;Duetotimeconstraints,nofurtherimprovement.Automaticwashingmachinebasedonwidelyusedindailylife,thedesignofawiderangeofpromotionalvalue.1.1设计题目全自动洗衣机1.2全自动洗衣机PLC控制的控制要求及工作原理1.2.1全自动洗衣机的基本结构和工作流程1、全自动洗衣机的基本结构全自动洗衣机的基本结构如图1-1所示。2、全自动洗衣机的工作流程全自动洗衣机的单循环工作流程示意图如图1-2所示。图1-2全自动洗衣机的单循环工作流程示意图结束开始脱水排水洗涤进水1.2.1洗衣机控制要求及工作原理全自动洗衣机控制系统的要求:（1）按下启动按扭及水位选择开关，开始进水直到高（中、低）水位，关水（2）2秒后开始洗涤（3）洗涤时，正转30秒，停2秒，然后反转30秒，停2秒（4）如此循环5次，总共320秒后开始排水，排空后脱水30秒（5）开始清洗，重复（1）～（4），清洗两遍（6）清洗完成，报警3秒并自动停机（7）若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）全自动洗衣机工作原理:以日常生活中最常见的波轮式全自动洗衣机为例，洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同一中心安放的。外桶固定，作盛水用。内桶可以旋转，作脱水（甩水）用。内桶的四周有很多小孔，使内外桶的水流相通。该洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时，通过电控系统使进水阀打开，经进水管将水注入到外桶。排水时，通过电控系统使排水阀打开，将水由外桶排出到机外。洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现，此时脱水桶并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。高、低水位开关分别用来检测高、低水位启动按钮用来启动洗衣机工作。停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。波轮式全自动洗衣...
