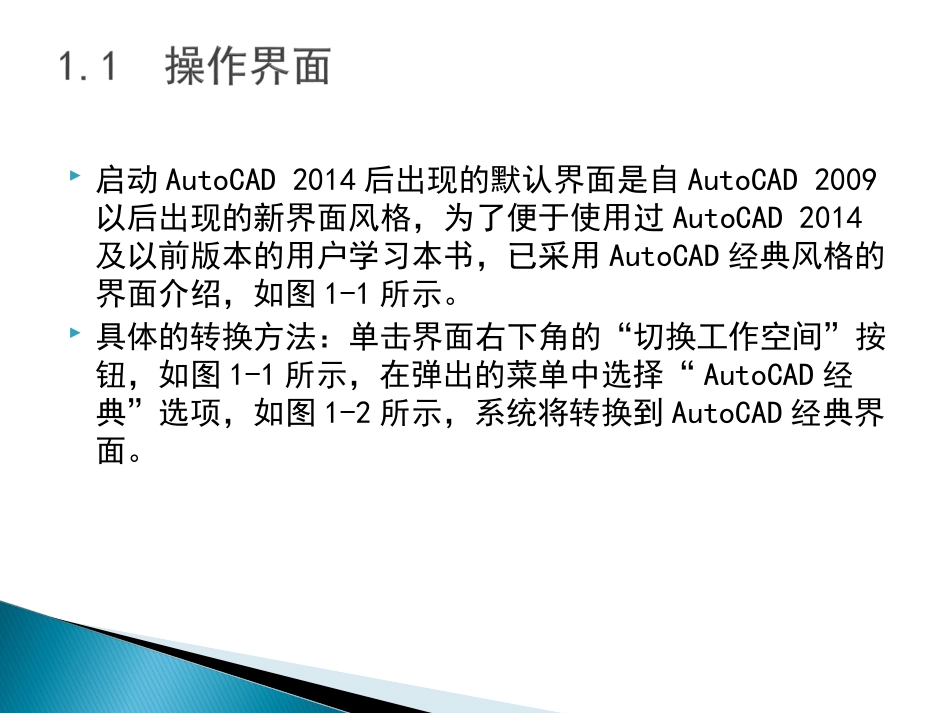

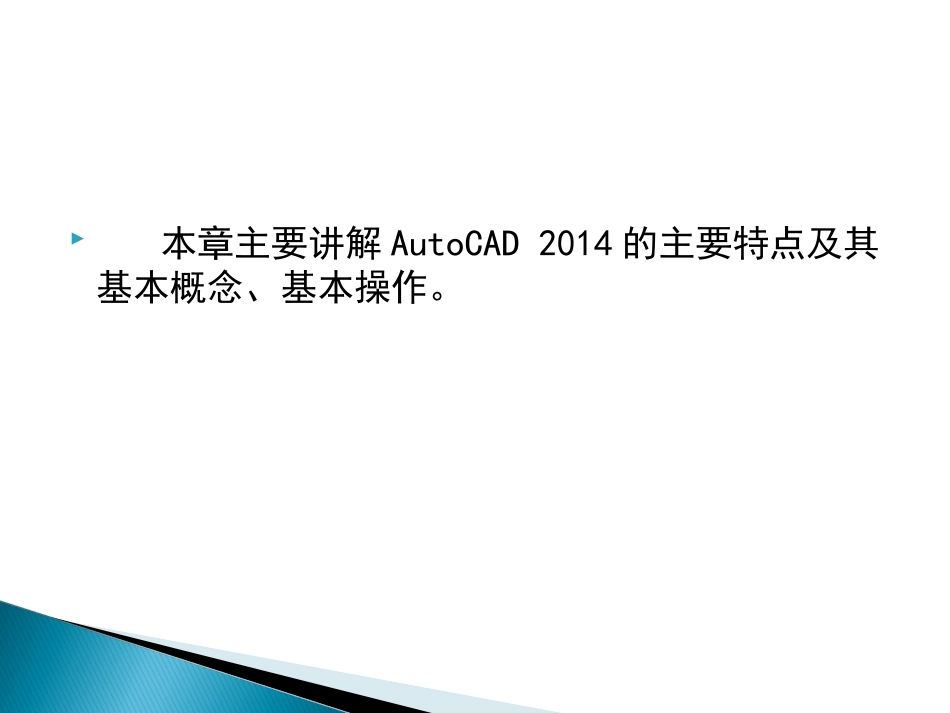

本章主要讲解AutoCAD2014的主要特点及其基本概念、基本操作。启动AutoCAD2014后出现的默认界面是自AutoCAD2009以后出现的新界面风格，为了便于使用过AutoCAD2014及以前版本的用户学习本书，已采用AutoCAD经典风格的界面介绍，如图1-1所示。具体的转换方法：单击界面右下角的“切换工作空间”按钮，如图1-1所示，在弹出的菜单中选择“AutoCAD经典”选项，如图1-2所示，系统将转换到AutoCAD经典界面。图1-1AutoCAD2014中文版操作界面一个完整的AutoCAD经典操作界面包括标题栏、绘图区、十字光标、菜单栏、工具栏、坐标系图标、命令行窗口、状态栏、布局标签、滚动条和快速访问工具栏等。图1-2工作空间转换在AutoCAD2014中文版绘图窗口的最上端是标题栏。在标题栏中，显示了系统当前正在运行的应用程序（AutoCAD2014）和用户正在使用的图形文件。第一次启动AutoCAD时，在绘图窗口的标题栏中，将显示AutoCAD2014在启动时创建并打开的图形文件的名字AutodeskAutaCAD2014.dwg，如图1-1所示。绘图区是指标题栏下方的大片空白区域，绘图区域是用户使用AutoCAD绘制图形的区域，用户完成一幅设计图形的主要工作都是在绘图区域中完成的。绘图区域的十字线交点反映了鼠标在当前坐标系中的位置，十字线的方向与当前用户标系的X轴、Y轴方向平行。光标的长度默认为屏幕大小的5%，用户可以根据绘图的实际需要更改其大小。改变光标大小的方法如下。在绘图窗口中选择工具菜单中的选项命令，屏幕上将弹出系统配置对话框。打开显示选项卡，在“十字光标大小”区域中的编辑框中直接输入数值，或拖动编辑框后的滑块，即可对十字光标的大小进行调整，如图1-3所示。图1-3“选项”对话框中的“显示”选项卡修改绘图窗口颜色的步骤如下。（1）选择“工具”下拉菜单中的“选项”，打开“选项”对话框，再打开如图1-3所示的“显示”选项卡，单击“窗口元素”区域中的“颜色”按钮，打开如图1-4所示的“图形窗口颜色”对话框。（2）单击“图形窗口颜色”对话框中“颜色”字样右侧的下拉箭头，在打开的下拉列表中选择需要的窗口颜色，然后单击“应用并关闭”按钮，此时AutoCAD的绘图窗口就变成了窗口背景色，通常按视觉习惯选择白色为窗口颜色。图1-4“图形窗口颜色”对话框在绘图区域的左下角，有一个直角指向图标，被称为坐标系图标，表示用户绘图时正使用的坐标系形式，见图1-1。坐标系图标的作用是为点坐标确定一个参照系。根据工作需要，用户可以选择将其关闭。方法是选择菜单命令：视图→显示→UCS图标→开，如图1-5所示。选择该命令图1-5“视图”菜单一般来讲，AutoCAD下拉菜单中的命令有以下3种。1．带有小三角形的菜单命令这种类型的命令后面带有子菜单。例如，单击“绘图”菜单，指向其下拉菜单中的“圆弧”命令，屏幕上就会进一步下拉出“圆弧”子菜单中所包含的命令，如图1-6所示。图1-6带有子菜单的菜单命令2．打开对话框的菜单命令这种类型的命令，后面带有省略号。例如，单击菜单栏中的“格式”菜单，选择其下拉菜单中的“表格样式（B）”命令，如图1-7所示。屏幕上就会打开对应的“表格样式”对话框，如图1-8所示。3．直接操作的菜单命令这种类型的命令将直接进行相应的绘图或其他操作。例如，选择视图菜单中的“重画”命令，系统将刷新显示所有视口，如图1-9所示。图1-7打开相应对话框的菜单命令图1-8“表格样式”对话框图1-9直接执行菜单命令工具栏是一组图标型工具的集合，把光标移动到某个图标，稍停片刻即在该图标一侧显示相应的工具提示，同时在状态栏中，显示对应的说明和命令名。此时，单击图标也可以启动相应命令。在默认情况下，可以看到绘图区顶部的“标准”工具栏、“样式图层”工具栏、“特性”工具栏以及“图层”工具栏，如图1-10所示，还可以看到位于绘图区左侧的“绘图”工具栏，右侧的“修改”工具栏和“绘图次序”工具栏，如图1-11所示。图1-10默认情况下出现的工具栏图1-11“绘图”、“修改”、“绘图次序”工具栏1．设置工具栏将光标放在任意工具栏的非标题区，用鼠标右键单击，系统会自动打开单独的工具栏标签，如图1-12所示。用鼠标左键...
