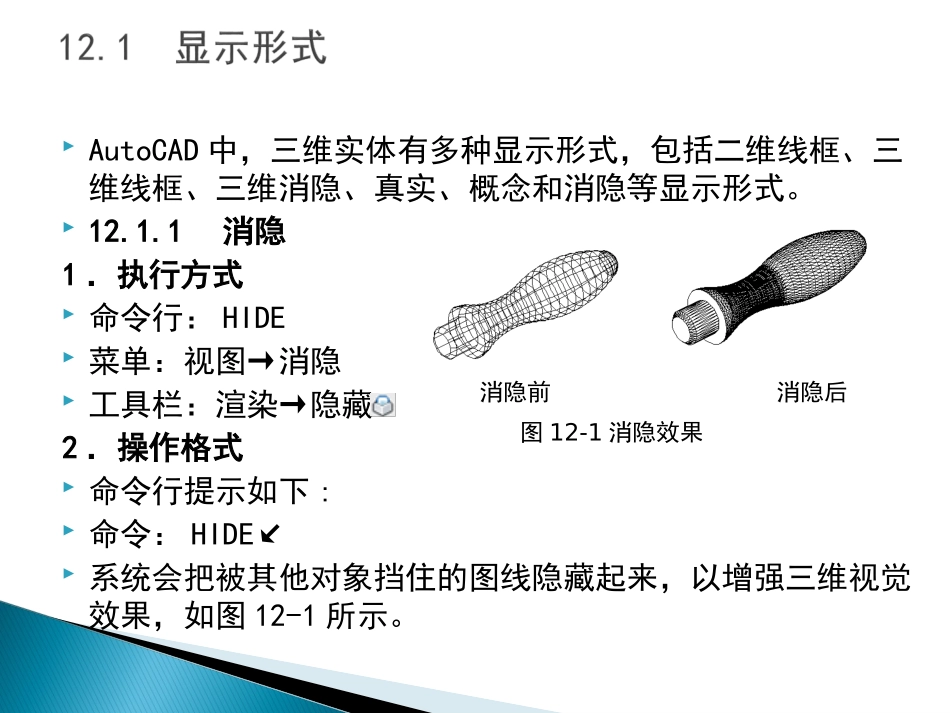

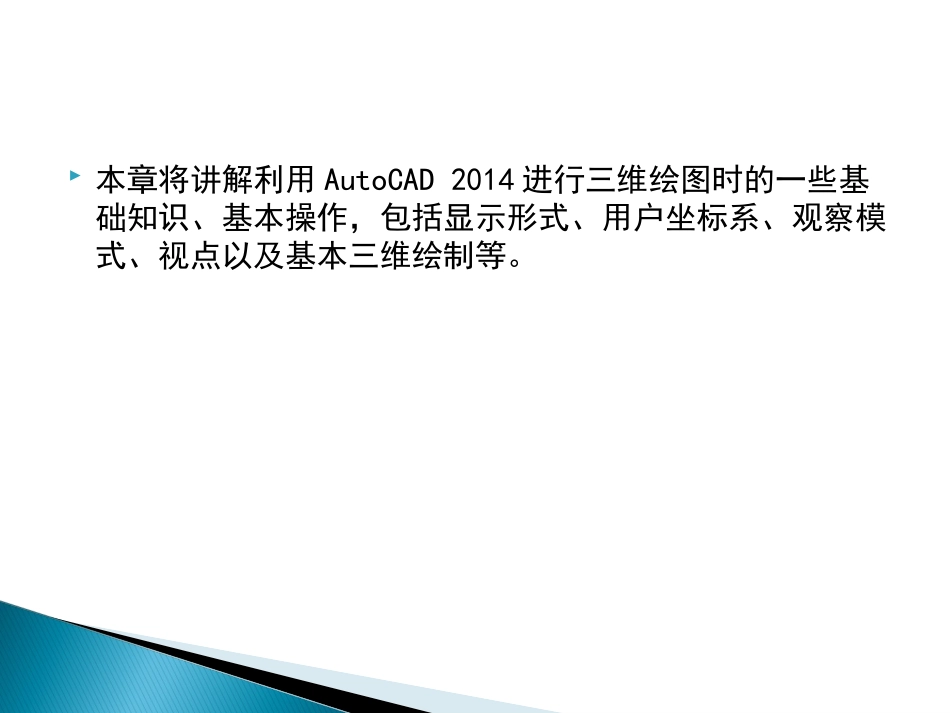

本章将讲解利用AutoCAD2014进行三维绘图时的一些基础知识、基本操作，包括显示形式、用户坐标系、观察模式、视点以及基本三维绘制等。AutoCAD中，三维实体有多种显示形式，包括二维线框、三维线框、三维消隐、真实、概念和消隐等显示形式。12.1.1消隐1．执行方式命令行：HIDE菜单：视图→消隐工具栏：渲染→隐藏2．操作格式命令行提示如下:命令：HIDE↙系统会把被其他对象挡住的图线隐藏起来，以增强三维视觉效果，如图12-1所示。消隐前消隐后图12-1消隐效果1．执行方式命令行：VSCURRENT菜单：视图→视觉样式→二维线框等工具栏：视觉样式→二维线框等2．操作格式命令行提示如下。命令:VSCURRENT↙输入选项[二维线框(2)/线框(W)/隐藏(H)/真实(R)/概念(C)/着色(S)/带边缘着色(E)/灰度(G)/勾画(SK)/X射线(X)/其他(O)]<二维线框>:3．选项说明（1）二维线框（2）线框（3）隐藏（4）真实（5）概念（6）着色（7）带边缘着色（8）灰度（9）勾画（10）X射线（11）其他图12-2UCS坐标和手柄的二维线框图图12-3UCS坐标和手柄的三维线框图图12-4UCS坐标和手柄的消隐图图12-5UCS坐标和手柄的真实图图12-6概念图图12-7着色图图12-8带边缘着色图图12-9灰度图图12-10勾画图图12-11X射线图1．执行方式命令行：VISUALSTYLES菜单：视图→视觉样式→视觉样式管理器或工具→选项板→视觉样式工具栏：视觉样式→视觉样式管理器2．操作格式命令行提示如下。命令:VISUALSTYLES↙执行该命令后，系统将打开视觉样式管理器，可以对视觉样式的各参数进行设置，如图12-12所示。图12-13所示为按图12-12所示进行设置的概念图的显示结果。图12-12视觉样式管理器图12-13显示结果为了方便创建三维模型，AutoCAD允许用户根据自己的需要设定坐标系，即用户坐标系（UCS）。合理地创建UCS，用户可以方便地创建三维模型。AutoCAD使用的是笛卡儿坐标系。AutoCAD使用的直角坐标系有两种类型，一种是绘制二维图形时，常用的坐标系，即世界坐标系（WCS），由系统默认提供。世界坐标系又称通用坐标系或绝对坐标系。对于二维绘图来说，世界坐标系足以满足要求。1．执行方式命令行：UCS菜单：工具→新建UCS工具栏：UCS2．操作格式命令：UCS↙当前UCS名称:*世界*指定UCS的原点或[面(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/x/y/z/z轴(ZA)]<世界>:3．选项说明（1）指定UCS的原点（2）面(F)（3）对象(OB)（4）视图(V)（5）世界(W)（6）x、y、z（7）z轴112123原坐标系指定一点指定两点指定三点图12-14指定原点图12-15选择面确定坐标系图12-16选择对象确定坐标系具体操作方法是：按状态栏上的允许/禁止动态UCS按钮。可以使用动态UCS在三维实体的平整面上创建对象，而无需手动更改UCS方向。在执行命令的过程中，当将光标移动到面上方时，动态UCS会临时将UCS的xy平面与三维实体的平整面对齐，如图12-17所示。动态UCS激活后，指定的点和绘图工具（例如极轴追踪和栅格）都将与动态UCS建立的临时UCS相关联。原坐标系绘制圆柱体时的动态坐标系图12-17动态UCSAutoCAD在增强原有的动态观察功能和相机功能的前提下又增加了漫游和飞行以及运动路径动画功能。12.3.1动态观察AutoCAD提供了具有交互控制功能的三维动态观测器，用三维动态观测器用户可以实时地控制和改变当前视口中创建的三维视图，以得到所期望的效果。1．受约束的动态观察图12-19“动态观察”和“三维导航”工具栏图12-18快捷菜单原始图形拖动鼠标图12-20受约束的三维动态观察2．自由动态观察3．连续动态观察图12-21自由动态观察图12-22连续动态观察增加了控制盘新功能。使用该功能，可以方便地观察图形对象。1．执行方式命令行：NAVSWHEEL菜单：视图→Steeringwheels2．操作格式命令:NAVSWHEEL↙执行该命令后，将会显示控制盘，如图12-23所示，控制盘随着鼠标一起移动，在控制盘中选择某项显示命令，并按住鼠标左键，移动鼠标，则图形对象进行相应的显示变化。单击控制盘上的按钮，系统将打开如图12-24所示的快捷菜单，...
