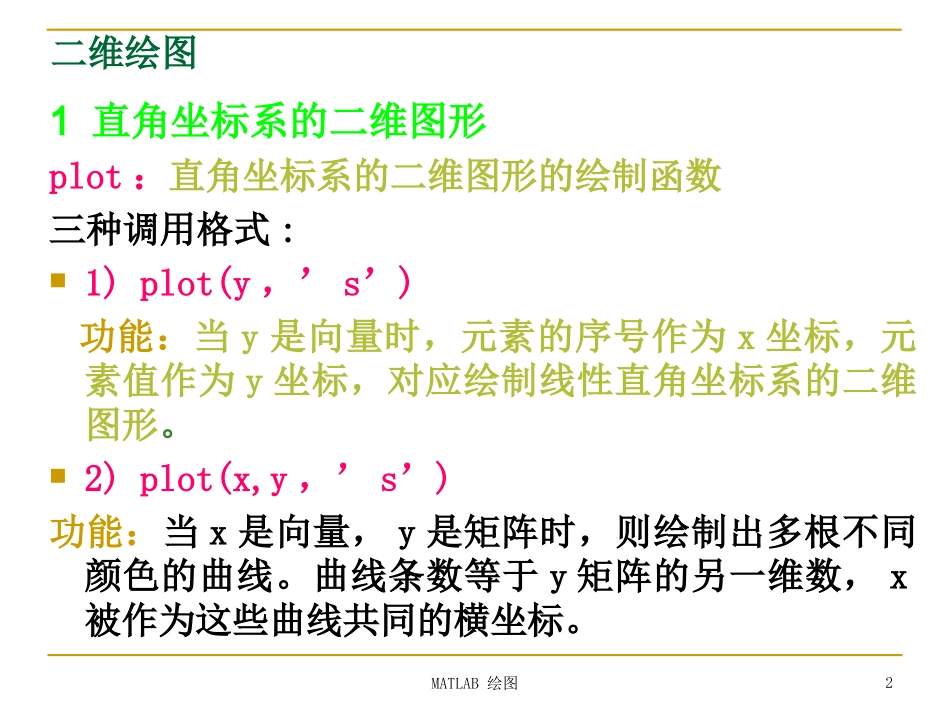

MATLAB绘图MATLAB绘图2二维绘图1直角坐标系的二维图形plot：直角坐标系的二维图形的绘制函数三种调用格式:1)plot(y，’s’)功能：当y是向量时，元素的序号作为x坐标，元素值作为y坐标，对应绘制线性直角坐标系的二维图形。2)plot(x,y，’s’)功能：当x是向量，y是矩阵时，则绘制出多根不同颜色的曲线。曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。MATLAB绘图33)plot(x1,y1,’s1’,x2,y2,’s2’…,xn,yn，’sn’)功能：绘制（xi,yi,’si’）对应的二维图形。S是表示所绘图形的线形、点型和颜色的字符串。函数调用格式中的S是线形、点型和颜色的组合字符，默认值为b-.（蓝色实线实点标记)。MATLAB绘图4绘图函数的常用的颜色含义类型符号蓝色(默认)b(Blue)黄色y(Yellow)品红色(紫色)m(Magenta)青色c(Cyan)红色r(Red)绿色g(Green)白色w(White)黑色k(Black)MATLAB绘图5绘图函数的常用的线形含义类型符号实线(默认)-点线:点划线-.虚线--MATLAB绘图6绘图函数的常用的数据点形含义类型符号实点标记（默认）.圆圈标记o叉号形×x星号标记＊*钻石形标记◇d向下的三角形标记v向上的三角形标记^向左的三角形标记<向右的三角形标记>五角星标记☆pMATLAB绘图72绘制图形的辅助操作1图形标记title(txt)功能:在图形窗口顶端的中间位置输出字符串txt作为标题。xlabel(txt)功能:在x轴下的中间位置输出字符串txt作为标注。ylabel(txt)功能:在y轴边上的中间位置输出字符串txt作为标注。MATLAB绘图8text(x,y,txt)功能:在图形窗口的(x,y)处写字符串txt。坐标x和y按照与所绘制图形相同的刻度给出。gtext(txt)功能:通过使用鼠标或方向键，移动图形窗口中的十字光标，在图形窗口中添加字符串txt。legend(str1,str2,…)功能:在当前图上输出图例，并用说明性字符串str1,str2等作为标注。legendoff功能:从当前图形中清除图例。MATLAB绘图92屏幕控制命令功能figure(n)创建和显示当前序号为n的图形窗口。clf清除当前图形窗口的图形。clc清除命令窗口的命令。home移动光标到命令窗口的左上角。hold是否保持当前图形的切换命令。holdon命令保持当前图形并加入另一个图形，holdoff命令释放当前图形窗口（缺省状态），ishold命令如果当前图形处于holdon状态，则返回1；否则，返回0。MATLAB绘图10subplot(m,n,p)将图形窗口分割成m行n列,并设置p所指定的子窗口为当前窗口。子窗口按行由左至右，由上至下进行编号。subplot设置图形窗口为缺省模式，即单窗口模式，等价于subplot(1,1,1)。grid是否画分格线的双向切换命令，gridon设置为画分格线，gridoff为不画分格线。MATLAB绘图11解x=linspace(0,2*pi,100);y=sin(x);z=cos(x);a=sin(x).*cos(x);b=sin(x)./(cos(x)+eps)subplot(2,2,1);plot(x,y),title(‘sin(x)’)subplot(2,2,2);plot(x,z),title(‘cos(x)’)subplot(2,2,3);plot(x,a),title(‘sin(x)cos(x)’)subplot(2,2,4);plot(x,b),title(‘sin(x)/cos(x)’)例将屏幕分割为四块，并分别画出y=sin(x)，z=cos(x)，a=sin(x)*cos(x),b=sin(x)/cos(x)。MATLAB绘图123设定坐标系统axis([xminxmaxyminymax])设定坐标系统的最大和最小值。axis（’auto’）将当前图形的坐标系统恢复到自动缺省状态。axis（’square’）将当前图形的坐标系统设置为方形。axis（’equal’）将当前图形的坐标轴设成相等。MATLAB绘图13axis（’off’）关闭坐标系统。axis（’on’）显示坐标系统。box坐标形式在封闭式和开启式之间切换指令。boxon命令使坐标形式呈封闭形式boxoff命令坐标形式呈开启形式。MATLAB绘图14极坐标系绘图polar：极坐标系绘图函数polar(theta,r)在极坐标中绘图。向量theta的元素代表弧度参数，向量r代表从极点开始的长度。MATLAB绘图15半对数和对数坐标系绘图函数:semilogx，semilogy,loglog格式：semilogx(x,y)功能：在半对数坐标系中绘图，x轴用以10为底的对数刻度标定。这类似于plot(log10(x),y),但是对于log10(0)不能给出警告信息。对数坐标绘图MATLAB绘图16semilogy(x,y)功能：在半对数坐标系中绘图，y轴用以10为底的对数刻度标定。这类...
