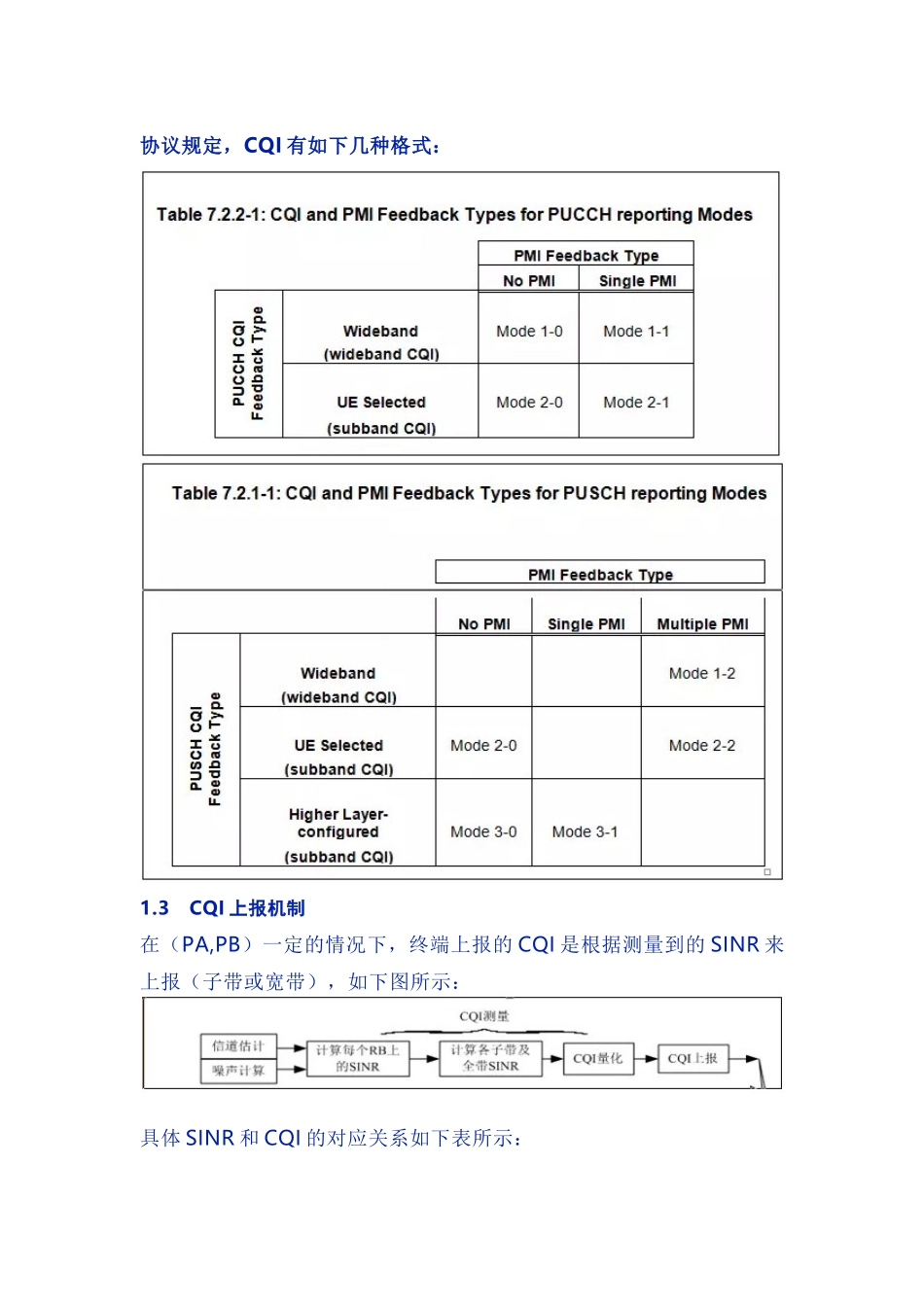

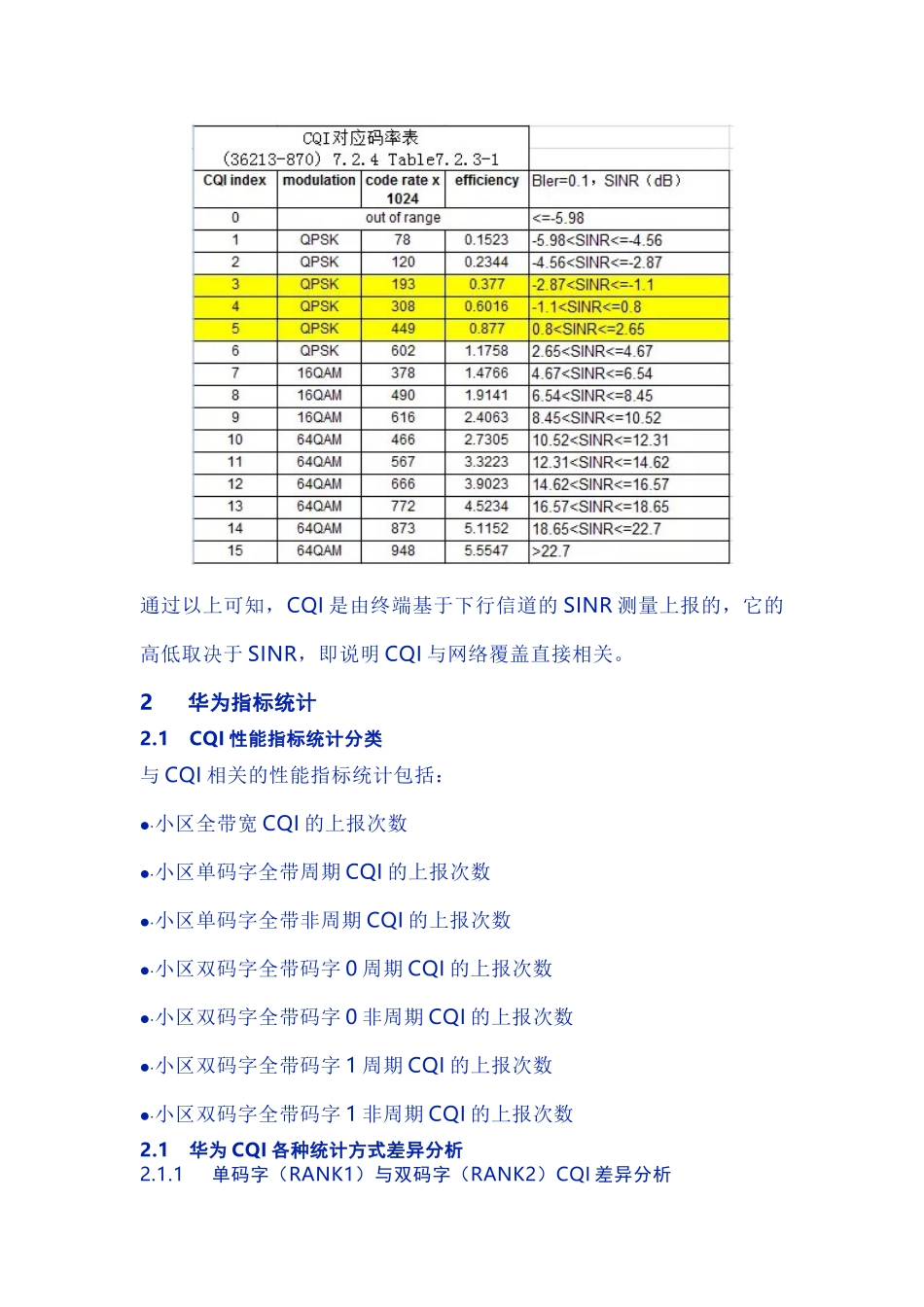

1、原理介绍1.1基本概念CQI，信道质量指示（ChannelQualityIndication）；主要用来衡量小区下行信道的质量，有UE进行测量并上报。UE根据高层指示对相应导频信号进行测量，然后上报CQI报告，网络侧根据UE上报的CQI测量报告并结合当前网络资源情况，决定是否需要对UE的调制方式、资源分配、MIMO的相关配置进行调整。1.2CQI类型CQI上报模式：周期CQI上报和非周期CQI上报。•周期CQI如果是固定CQI周期，则CQI周期采用固定值，默认为40ms。如果打开CQI自适应或自适应优化，则CQI周期有5ms，20ms，40ms。•非周期CQI非周期CQI的上报需要eNB主动触发。进入频选的用户会触发非周期CQI上报，周期为2ms。CQI上报密集度分类：宽带CQI和子带CQI。•宽带CQIUE在所有需要CQI测量的子带（PRB组）内统一测量并上报一个CQI值。•子带CQIUE对eNB配置的各CQI测量子带进行CQI测量后，只将其中M个CQI最好的子带位置上报给eNB。华为话统没有子带CQI相关统计。CQI传输信道：PUSCH传输和PUCCH传输。对于没有PUSCH分配的子帧，周期CQI/PMI/RI上报在PUCCH上发送；对于有PUSCH分配的子帧，周期上报以随路信令的方式在PUSCH上发送。如果周期上报和非周期上报将在同一个子帧发生，那么UE在该子帧只能发送非周期上报。协议规定，CQI有如下几种格式：1.3CQI上报机制在（PA,PB）一定的情况下，终端上报的CQI是根据测量到的SINR来上报（子带或宽带），如下图所示：具体SINR和CQI的对应关系如下表所示：通过以上可知，CQI是由终端基于下行信道的SINR测量上报的，它的高低取决于SINR，即说明CQI与网络覆盖直接相关。2华为指标统计2.1CQI性能指标统计分类与CQI相关的性能指标统计包括：小区全带宽CQI的上报次数小区单码字全带周期CQI的上报次数小区单码字全带非周期CQI的上报次数小区双码字全带码字0周期CQI的上报次数小区双码字全带码字0非周期CQI的上报次数小区双码字全带码字1周期CQI的上报次数小区双码字全带码字1非周期CQI的上报次数2.1华为CQI各种统计方式差异分析2.1.1单码字（RANK1）与双码字（RANK2）CQI差异分析均值差异：一般情况下RANK2的CQI均值要高RANK1。如下后两列为单码字（RANK1）和双码字（RANK2）的CQI均值数据，可以看到，双码字的CQI比单码字的CQI平均值高1阶左右。CQI大于7比例差异：如下后两列所示，码字1（RANK2）的CQI大于7的比例平均约高于码字0（RANK1）约10%。2.2.1周期CQI与非周期CQI值差异分析下行频选开关打开，进入频选的用户会上报非周期CQI。如下为周期CQI和非周期CQI的均值和大于7的比例。如第2列和第6列，CQI大于7的比例，非周期CQI高于周期CQI约7个百分点。均值非周期CQI平均约高于周期CQI0.6阶。在打开CQI误检优化开关后，周期CQI会提升，两者的差距会缩小。如下数据，非周期CQI大于7的比例要高于周期CQI平均7%左右。3影响CQI指标的关键参数如下为涉及到CQI的关键参数，当涉及到CQI问题时，需要重点关注如下参数。相关参数影响CQI的原理在文档后面有描述，这里不展开叙述。4CQI问题分析定位思维导图5网上问题处理5.1CQI指标变化5.1.1业务模型变化或差异用户数逐渐增加，引起下行PRB增加K国L局点，发现从8月1号到8月底，CQI在缓慢的下降（从12.3下降到12.1），如下图所示：分析关联KPI，如下两图所示：DLPRBUsageRate（下行PRB利用率）与UserAverage（平均用户数），CQIAverage（平均CQI）与UserAverage（平均用户数）。当用户数增加的时候，PRB利用率会相应的增加（调度是按照用户业务、按RB为单位分配：相同的业务量如果是分给两个用户调度，相比一个用户就会使用更多的RB资源），反之用户数减少的时候，PRB利用率会相应的减小；CQI随着PRB利用率变化而变化。注意：由于M2000只能保存1个月的话统数据，第一次采集的时候未采集到对应的话统，上面的数据都是基于后一个月的话统进行分析。反之也会成立：用户数减少，引起下行PRB减少，CQI抬升。开户速率降低，导致网络下行业务量与PRB降低K国Z局点，全网CQI从11月22日开始突然抬升，如下图所示：分析关联KPI，如下三图所示：1、DLPRBUsedAverage（下行PRB利用率）在11月22开始突降；2、UserD...
