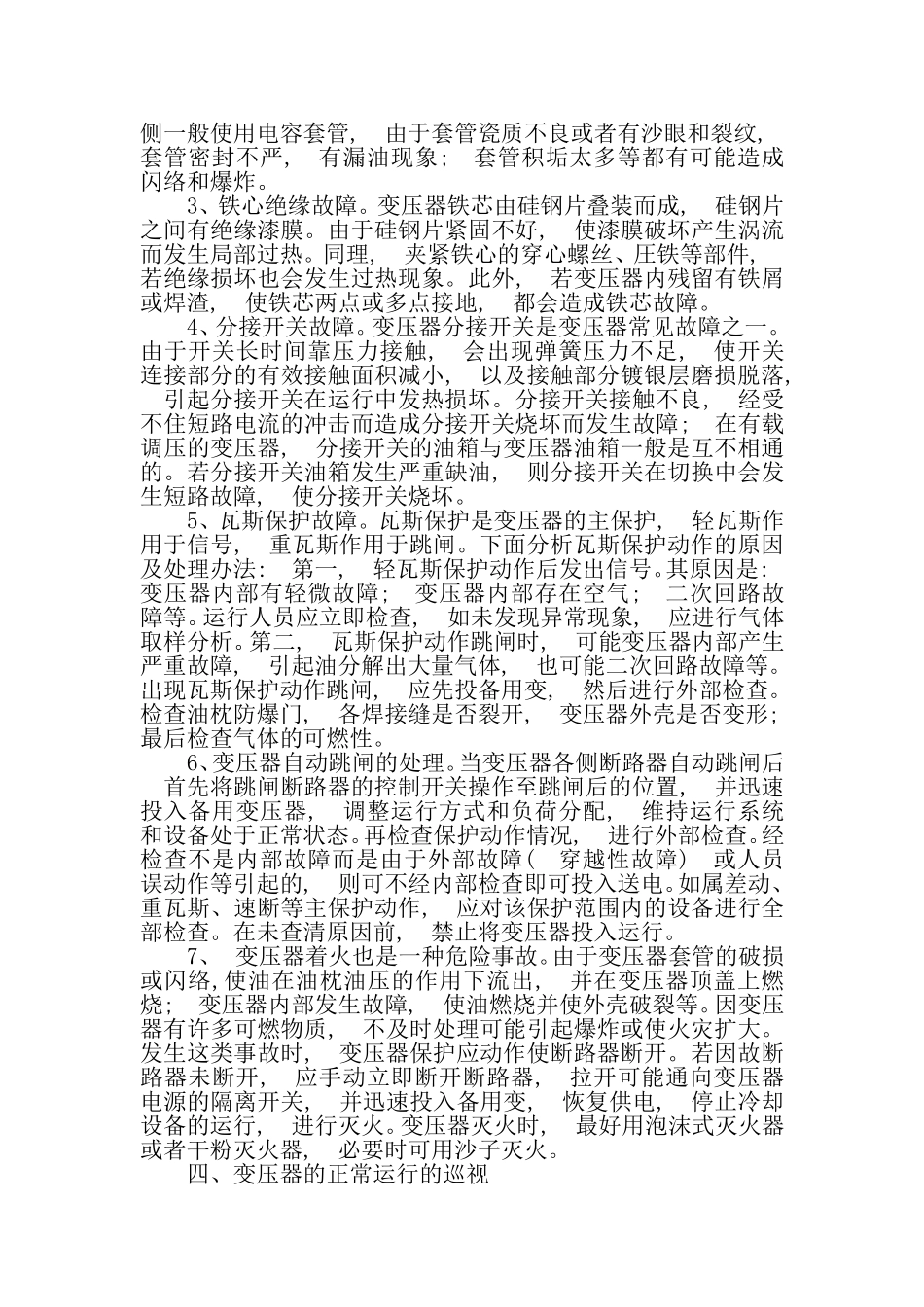

变压器的日常维护和故障处理变压器在日常的供电系统中有着很重要的作用。因此变压器故障将对供电系统造成巨大的影响，影响居民的正常生活和企业的正常生产，因此,加强变压器的定期维护,采取切实有效的措施防止变压器故障的发生,对确保变压器的安全稳定运行有重要的意义。一、我社区变压器的分布情况目前我社区四个街坊共有变压器11台，其中36街坊5台，35街坊2台、15街坊2台、16街坊2台，最大的容量为36街坊57号楼地下变电站的两台1250KVA，最小的为500KVA。二、变压器常见的故障现象分类及原因1、变压器本身出厂时就存在的问题。如端头松动、垫块松动焊接不良、铁心绝缘不良、抗短路强度不足等。2、线路干扰。线路干扰在造成变压器事故的所有因素中属于最重要的。主要包括：合闸时产生的过电压,在低负荷阶段出现的电压峰值,线路故障,由于闪络以及其他方面的异常现象等。这类故障在变压器故障中占有很大的比例。因此,必须定期对变压器进行冲击保护试验,检测变压器抗励磁涌流的强度。3、由于使用不当造成的变压器绝缘老化的速度加快。一般变压器的平均寿命只有17.8年,大大低于预期为35～40年的寿命。4、遭雷击造成过电压。5、过负荷。过负荷是指变压器长期处于超过铭牌功率工作状态下的变压器。过负荷经常会发生在发电厂持续缓慢提升负荷的情况下,冷却装置运行不正常,变压器内部故障等等,最终造成变压器超负荷运行。由此产生过高的温度则会导致绝缘的过早老化,当变压器的绝缘纸板老化后,纸强度降低。因此,外部故障的冲击力就可能导致绝缘破损,进而发生故障。6、受潮:如有洪水、管道泄漏、顶盖渗漏、水分沿套管或配件侵入油箱以及绝缘油中存在水分等。7、没有进行正确的维护。三、变压器运行中常见故障分析及处理措施1、绕组的主绝缘和匝间绝缘故障。变压器绕组的主绝缘和匝间绝缘是容易发生故障的部位。主要原因是:由于长期过负荷运行、或散热条件差、或使用年限长,使变压器绕组绝缘老化脆裂,抗电强度大大降低;变压器多次受到短路冲击,使绕组受力变形,隐藏着绝缘缺陷,一旦遇有电压波动就有可能将绝缘击穿;变压器油中进水使绝缘强度大大降低而不能承受允许的电压,造成绝缘击穿;在高压绕组加强段处或低压绕组部位,由于绝缘膨胀,使油道阻塞,影响了散热,使绕组绝缘由于过热而老化,发生击穿短路;由于防雷设施不完善,在大气过电压作用下,发生绝缘击穿。2、变压器套管故障。主要是套管闪络和爆炸,变压器高压侧一般使用电容套管,由于套管瓷质不良或者有沙眼和裂纹,套管密封不严,有漏油现象;套管积垢太多等都有可能造成闪络和爆炸。3、铁心绝缘故障。变压器铁芯由硅钢片叠装而成,硅钢片之间有绝缘漆膜。由于硅钢片紧固不好,使漆膜破坏产生涡流而发生局部过热。同理,夹紧铁心的穿心螺丝、圧铁等部件,若绝缘损坏也会发生过热现象。此外,若变压器内残留有铁屑或焊渣,使铁芯两点或多点接地,都会造成铁芯故障。4、分接开关故障。变压器分接开关是变压器常见故障之一。由于开关长时间靠压力接触,会出现弹簧压力不足,使开关连接部分的有效接触面积减小,以及接触部分镀银层磨损脱落,引起分接开关在运行中发热损坏。分接开关接触不良,经受不住短路电流的冲击而造成分接开关烧坏而发生故障;在有载调压的变压器,分接开关的油箱与变压器油箱一般是互不相通的。若分接开关油箱发生严重缺油,则分接开关在切换中会发生短路故障,使分接开关烧坏。5、瓦斯保护故障。瓦斯保护是变压器的主保护,轻瓦斯作用于信号,重瓦斯作用于跳闸。下面分析瓦斯保护动作的原因及处理办法:第一,轻瓦斯保护动作后发出信号。其原因是:变压器内部有轻微故障;变压器内部存在空气;二次回路故障等。运行人员应立即检查,如未发现异常现象,应进行气体取样分析。第二,瓦斯保护动作跳闸时,可能变压器内部产生严重故障,引起油分解出大量气体,也可能二次回路故障等。出现瓦斯保护动作跳闸,应先投备用变,然后进行外部检查。检查油枕防爆门,各焊接缝是否裂开,变压器外壳是否变形;最后检查气体的可燃性。6、变压器自动跳闸的处理。当变压器各侧断路器自动跳闸后首先将跳闸断路器的控制开关操作至跳闸后的位置,并迅速投入备用变压器,调整运行方式和...
