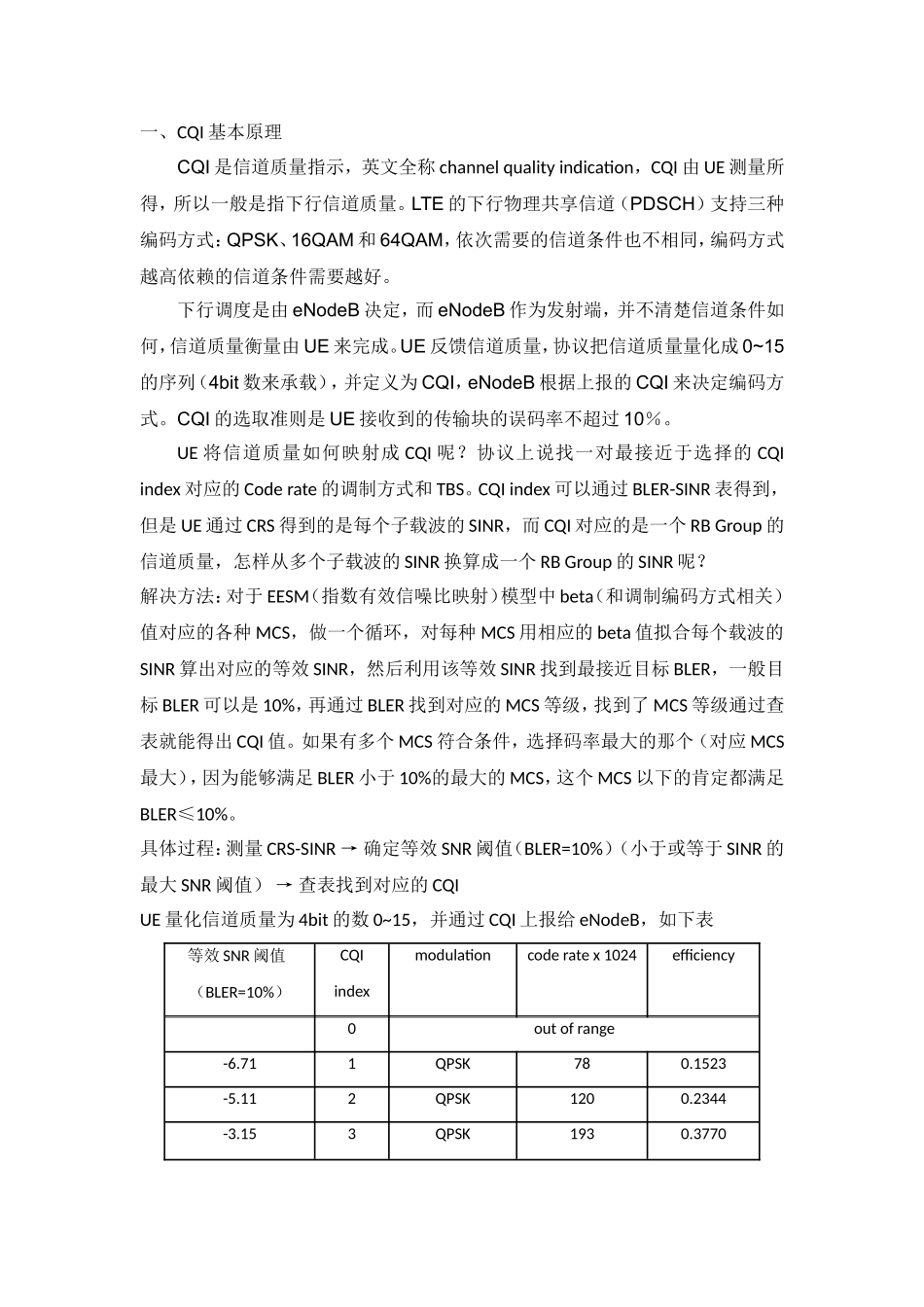

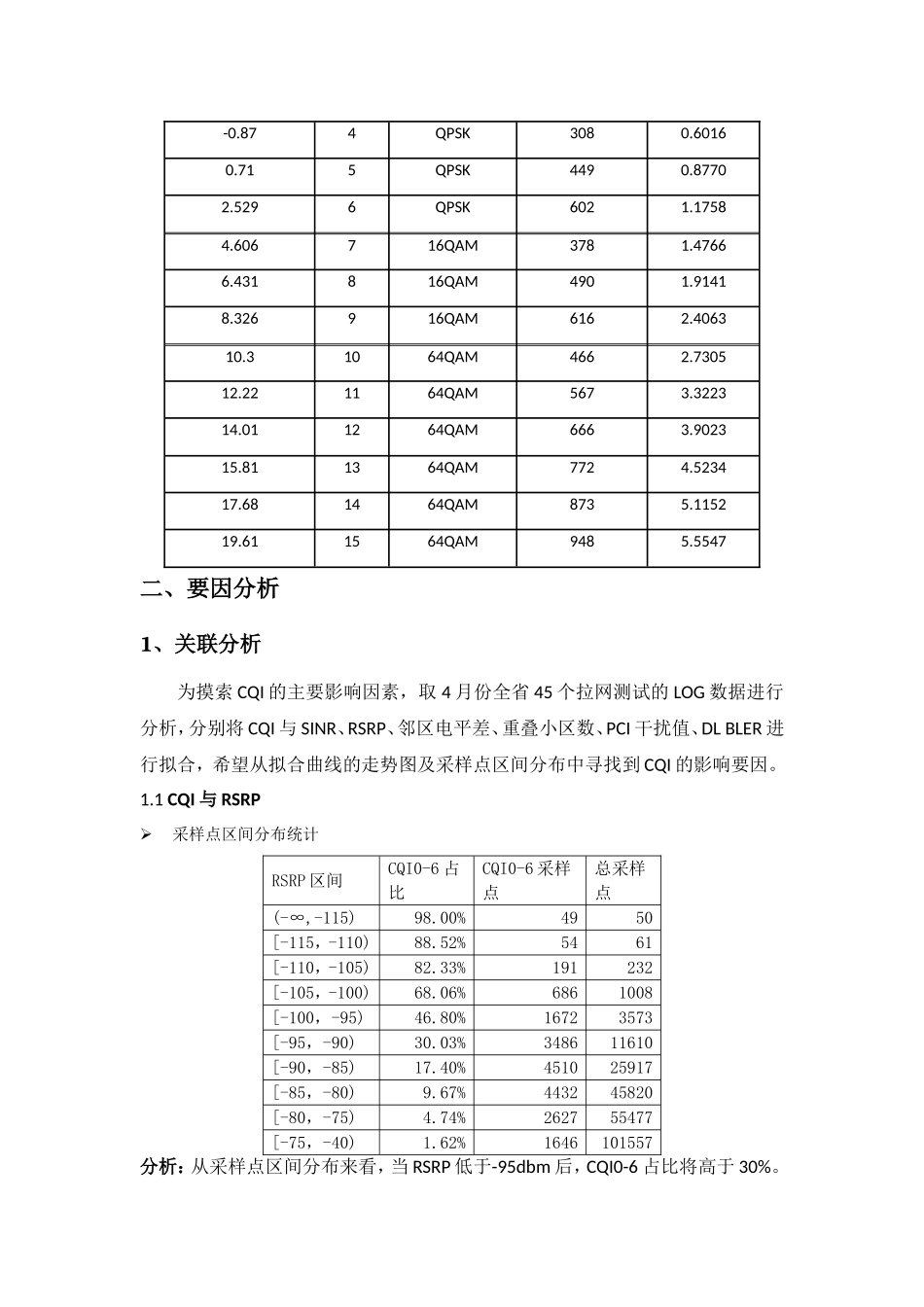

一、CQI基本原理CQI是信道质量指示，英文全称channelqualityindication，CQI由UE测量所得，所以一般是指下行信道质量。LTE的下行物理共享信道（PDSCH）支持三种编码方式：QPSK、16QAM和64QAM，依次需要的信道条件也不相同，编码方式越高依赖的信道条件需要越好。下行调度是由eNodeB决定，而eNodeB作为发射端，并不清楚信道条件如何，信道质量衡量由UE来完成。UE反馈信道质量，协议把信道质量量化成0~15的序列（4bit数来承载），并定义为CQI，eNodeB根据上报的CQI来决定编码方式。CQI的选取准则是UE接收到的传输块的误码率不超过10％。UE将信道质量如何映射成CQI呢？协议上说找一对最接近于选择的CQIindex对应的Coderate的调制方式和TBS。CQIindex可以通过BLER-SINR表得到，但是UE通过CRS得到的是每个子载波的SINR，而CQI对应的是一个RBGroup的信道质量，怎样从多个子载波的SINR换算成一个RBGroup的SINR呢？解决方法：对于EESM（指数有效信噪比映射）模型中beta（和调制编码方式相关）值对应的各种MCS，做一个循环，对每种MCS用相应的beta值拟合每个载波的SINR算出对应的等效SINR，然后利用该等效SINR找到最接近目标BLER，一般目标BLER可以是10%，再通过BLER找到对应的MCS等级，找到了MCS等级通过查表就能得出CQI值。如果有多个MCS符合条件，选择码率最大的那个（对应MCS最大），因为能够满足BLER小于10%的最大的MCS，这个MCS以下的肯定都满足BLER≤10%。具体过程：测量CRS-SINR→确定等效SNR阈值（BLER=10%）（小于或等于SINR的最大SNR阈值）→查表找到对应的CQIUE量化信道质量为4bit的数0~15，并通过CQI上报给eNodeB，如下表等效SNR阈值（BLER=10%）CQIindexmodulationcoderatex1024efficiency0outofrange-6.711QPSK780.1523-5.112QPSK1200.2344-3.153QPSK1930.3770-0.874QPSK3080.60160.715QPSK4490.87702.5296QPSK6021.17584.606716QAM3781.47666.431816QAM4901.91418.326916QAM6162.406310.31064QAM4662.730512.221164QAM5673.322314.011264QAM6663.902315.811364QAM7724.523417.681464QAM8735.115219.611564QAM9485.5547二、要因分析1、关联分析为摸索CQI的主要影响因素，取4月份全省45个拉网测试的LOG数据进行分析，分别将CQI与SINR、RSRP、邻区电平差、重叠小区数、PCI干扰值、DLBLER进行拟合，希望从拟合曲线的走势图及采样点区间分布中寻找到CQI的影响要因。1.1CQI与RSRP采样点区间分布统计RSRP区间CQI0-6占比CQI0-6采样点总采样点(-∞,-115)98.00%4950[-115，-110)88.52%5461[-110，-105)82.33%191232[-105，-100)68.06%6861008[-100，-95)46.80%16723573[-95，-90)30.03%348611610[-90，-85)17.40%451025917[-85，-80)9.67%443245820[-80，-75)4.74%262755477[-75，-40)1.62%1646101557分析：从采样点区间分布来看，当RSRP低于-95dbm后，CQI0-6占比将高于30%。拟合曲线RSRP与平均CQI的拟合曲线分析：从RSRP与CQI的拟合曲线来看，CQI与RSRP存在的一定关联性，一定区间内随着RSRP的变大，CQI也有所增大。1.2CQI与SINR采样点区间分布统计SINR区间CQI0-6占比CQI0-6采样点总采样点（-∞，-6）96.32%262272[-6,-3)89.62%544607[-3,0)82.92%15101821[0,3)61.22%35615817[3,6)34.18%384211240[6,9)21.21%440220759[9,12)11.32%349630885[12,50)0.98%1705173864分析：从采样点区间分布来看，当SINR低于6dB后，CQI0-6采样点占比将高于30%，SINR高于12dB后CQI0-6采样点占比不到1%。拟合曲线SINR与平均CQI拟合曲线分析：从SINR与CQI的拟合曲线来看，CQI与SINR存在强关联性，随着SINR的变大，CQI呈现近直线式上升。1.3CQI与第一邻区（同频）电平差采样点区间分布统计主邻电平差区间CQI0-6占比CQI0-6采样点总采样点（-∞，-30）35.80%198553[-30，-20）24.23%158652[-20，-10）35.98%326906[-10，-5）39.85%7661922[-5，-4）37.22%3931056[-4，-3）31.60%4921557[-3，-2）30.57%7132332[-2，-1）28.45%9243248[-1，0）25.79%11194339[0，1）21.97%243011060[1，2）17.30%12387158[2，3）13.40%11088266[3，4）10.72%9879205[4，5）7.82%82610566[5，6）5.93%66711254[6...
