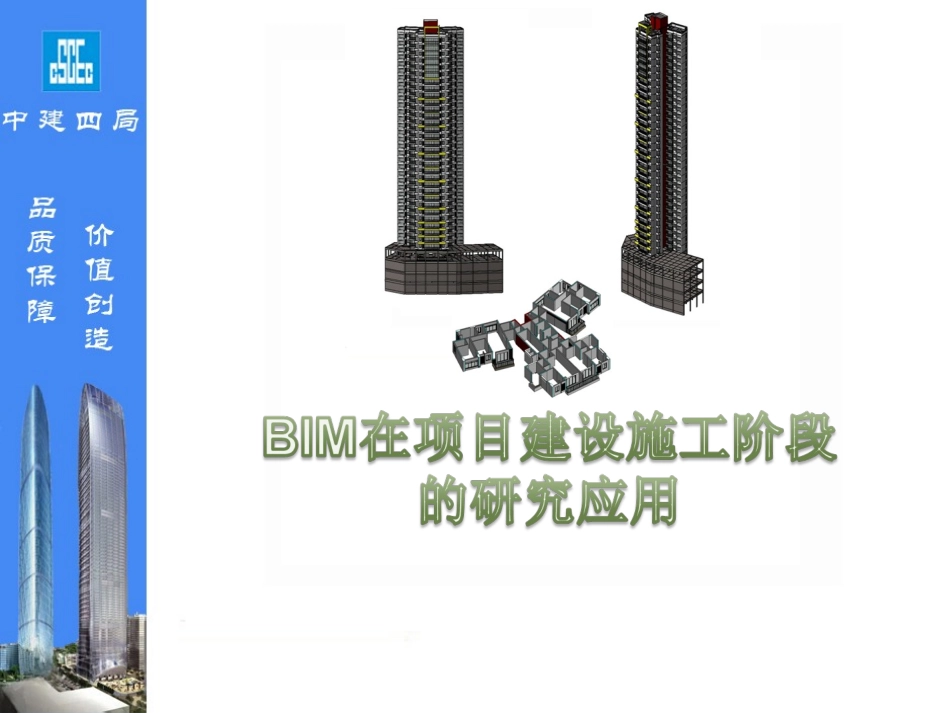

BIM在项目建设施工阶段的研究与应用(验收)VIP专享VIP免费

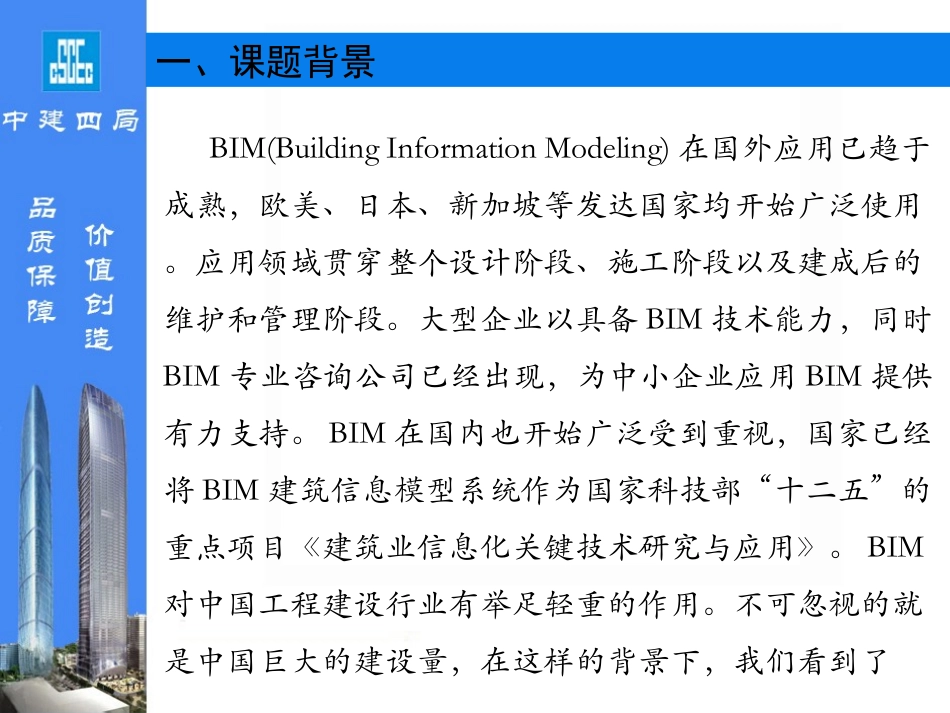

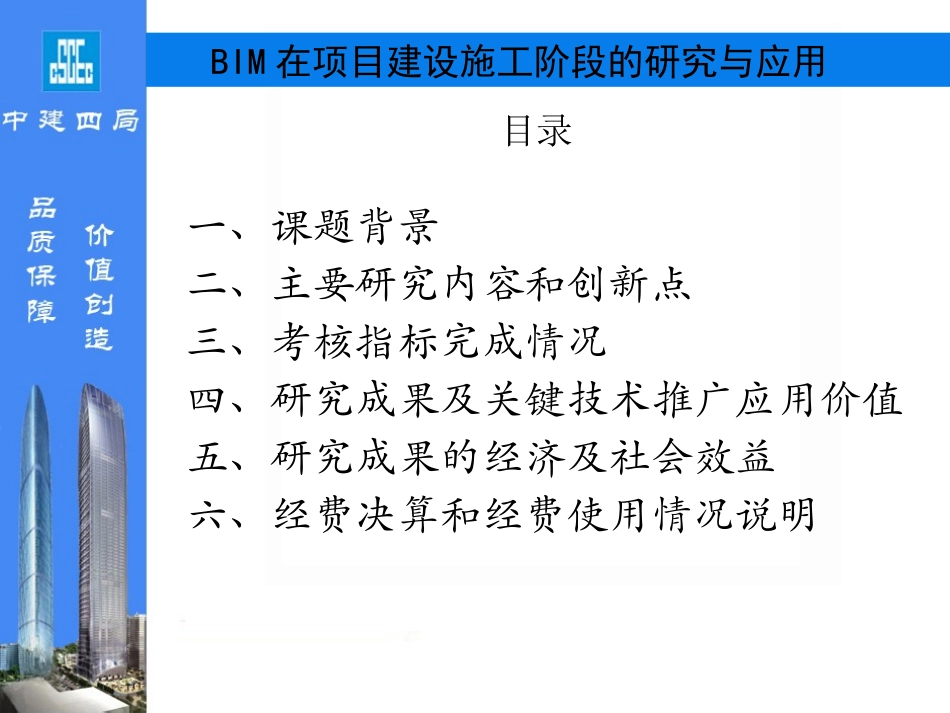

一、课题背景二、主要研究内容和创新点三、考核指标完成情况四、研究成果及关键技术推广应用价值五、研究成果的经济及社会效益六、经费决算和经费使用情况说明BIM在项目建设施工阶段的研究与应用目录一、课题背景BIM(BuildingInformationModeling)在国外应用已趋于成熟，欧美、日本、新加坡等发达国家均开始广泛使用。应用领域贯穿整个设计阶段、施工阶段以及建成后的维护和管理阶段。大型企业以具备BIM技术能力，同时BIM专业咨询公司已经出现，为中小企业应用BIM提供有力支持。BIM在国内也开始广泛受到重视，国家已经将BIM建筑信息模型系统作为国家科技部“十二五”的重点项目《建筑业信息化关键技术研究与应用》。BIM对中国工程建设行业有举足轻重的作用。不可忽视的就是中国巨大的建设量，在这样的背景下，我们看到了一、课题背景中国和BIM结缘的必然性。巨大的建设量带来大量的沟通和实施环节的信息流失造成了众多损失，BIM所带来的信息整合，重新定义了设计流程，能够很大程度上改善这一状况。此外，建筑生命全周期管理和节能分析，也在很大程度上满足了可持续发展和国家资源规划管理信息化的需求。1、主要研究内容1.1根据二维图纸完成了BIM-3D模型，并且在3D模型中导入时间轴，完成了4D模型，在4D模型中导入商务信息，完成了5D模型。二、主要研究内容和创新点结构模型安装模型建筑模型采用project等进度计划编制软件编制各分部分项工程进度计划，将该计划导入3D信息模型之中，可以达到进度摸拟，以及人、机、料的可视化掌控。将进度计划导入3D信息模型进度摸拟和人、机、料跟踪情况二、主要研究内容和创新点在3D信息模型之中，将施工过程中的各种施工信息录入，如砼厂家、强度报告，钢筋厂家、强度报告，以及各构造施工材料、人工、机械的用量。再根据清华斯维尔软件的定额功能，可以实时反应各分部分项工程的成本消耗情况。各种原材的相关信息二、主要研究内容和创新点5D模型之中可以实时抽取相关工程量及消耗情况进行成本分析二、主要研究内容和创新点1.2结构与建筑、安装之间进行设计碰撞检查本工程边设计边施工，目前共75处设计变更，根据设计图纸变更及建模过程中发现的图纸，我们将最终图纸变更加载到模型中，对设计变更加以论证，进一步完善模型。例如：工程之中结构相互矛盾之处二、主要研究内容和创新点安装与结构相互矛盾之处二、主要研究内容和创新点1.3BIM与绿色施工相结合，指导绿色施工未来方舟是我司绿色施工示范工程，为配合绿色施工的发展，我局采用BIM技术对绿色施工项目进行包括场地定位、施工模拟、技术交底、数据统计、效益分析等一系列全程指导。在实现绿色施工的同时也不断的提升BIM技术的应用能力。二、主要研究内容和创新点①BIM指导废料回收工艺流程现场碎砖、砼块等废料破碎机5-20mm水泥砖、水泥构件20-40地下室回填中砂、粗砂石料摇摆筛二、主要研究内容和创新点BIM对废料回收场地进行规划3.1.2废料回收数据统计（8月份）二、主要研究内容和创新点BIM对废料回收数据统计（局部2013年11月份）已用废料量5-20mm级配碎石20-40mm地下室回填细砂、粗砂利用率145m³39.4m³36.5m³58.3m³92.68％废料总量570m³二、主要研究内容和创新点②BIM对木方再利用的施工指导梳齿锯全自动接木机刨直机二、主要研究内容和创新点木方再利用的场地规划木方再利用的效益分析废旧木方量（m³）成品木方量（m³）损耗率（％）节约成本（元）48m³39m³18％39*1000=39000元二、主要研究内容和创新点③BIM模拟数控弯箍机（龙门吊一体式）施工二、主要研究内容和创新点④BIM对电梯井防护门专利的指导施工二、主要研究内容和创新点1.4BIM指导QC活动小组的活动情况BIM在项目“提高整体加腋板砼外观质量”QC活动中的应用，针对整体加腋板砼尺寸偏差较大问题，BIM作为一项改进主要问题的实施对策，对复杂的加腋板进行建模、分析，对各个转折点进行细化，明确尺寸要求，并对模板配置进行编号。根据三维模型，排出满堂脚手架立杆的具体位置，各水平横杆的布置，以确保整体加腋板砼的成型质量，达到QC活动目的。二、主要研究内容和创新点2、创新点BIM在国内的应用尚不成熟，尤其...
