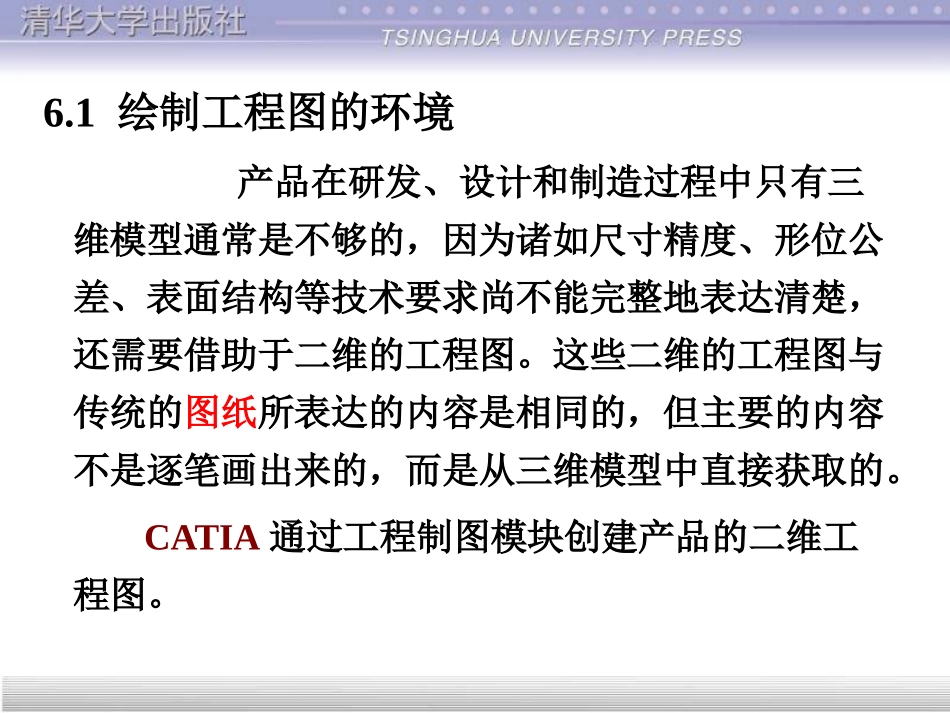

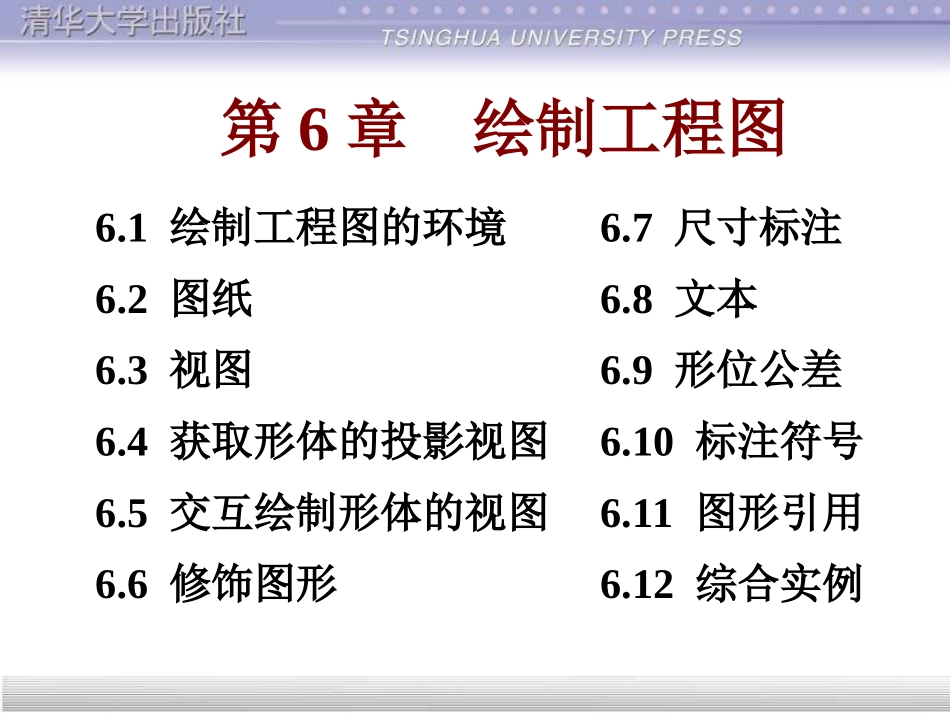

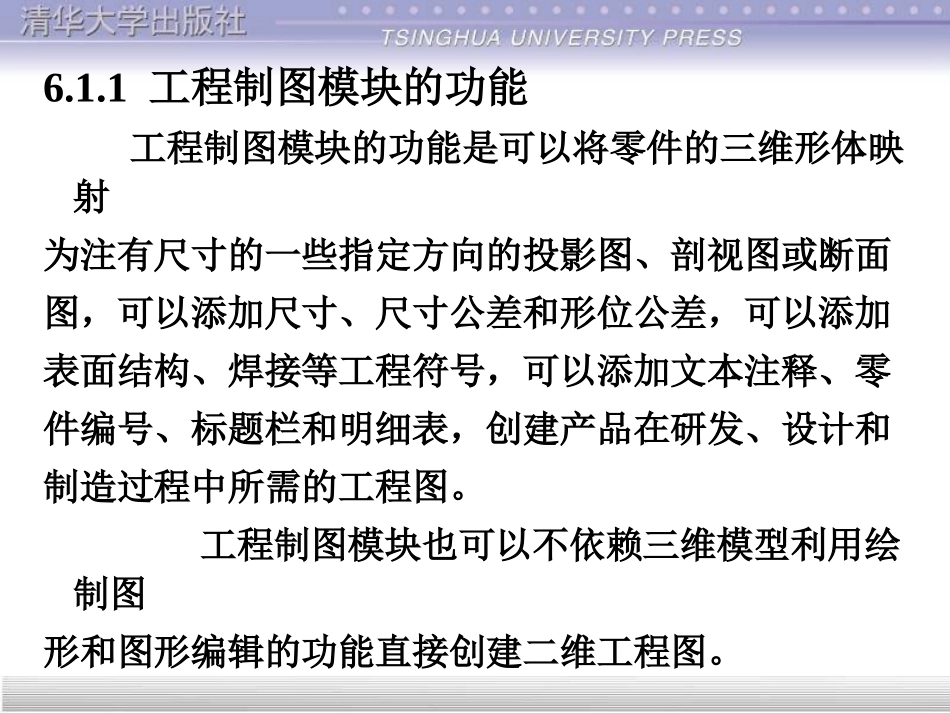

第6章绘制工程图6.1绘制工程图的环境6.7尺寸标注6.2图纸6.8文本6.3视图6.9形位公差6.4获取形体的投影视图6.10标注符号6.5交互绘制形体的视图6.11图形引用6.6修饰图形6.12综合实例6.1绘制工程图的环境产品在研发、设计和制造过程中只有三维模型通常是不够的，因为诸如尺寸精度、形位公差、表面结构等技术要求尚不能完整地表达清楚，还需要借助于二维的工程图。这些二维的工程图与传统的图纸所表达的内容是相同的，但主要的内容不是逐笔画出来的，而是从三维模型中直接获取的。CATIA通过工程制图模块创建产品的二维工程图。6.1.1工程制图模块的功能工程制图模块的功能是可以将零件的三维形体映射为注有尺寸的一些指定方向的投影图、剖视图或断面图，可以添加尺寸、尺寸公差和形位公差，可以添加表面结构、焊接等工程符号，可以添加文本注释、零件编号、标题栏和明细表，创建产品在研发、设计和制造过程中所需的工程图。工程制图模块也可以不依赖三维模型利用绘制图形和图形编辑的功能直接创建二维工程图。工程制图模块生成CATDrawing类型的文件。工程制图模块与草图设计模块都能够创建和编辑二维图形，不同的是前者绘制的工程图是相对独立的，可以打印输出，也可以和其他CAD系统交换图形信息，而后者绘制的二维图形只能提供给零件设计等模块用于创建三维的形体或曲面等对象。工程制图模块的绘制图形和图形编辑功能的命令与操作和草图设计模块基本相同，因此本章着重介绍工程制图模块的视图管理和图形标注等功能。6.1.2进入和退出绘制工程图的环境1.从开始菜单进入绘制工程图的环境选择菜单开始机械设计工程制图，弹出图6-1所示的新建工程图对话框。图6-1新建工程图对话框通过标准栏确定制图的标准，有ISO（国际标准）、ANSI（美国标准）等7种选择，应该选择ISO。通过页样式栏确定图幅，若选择了ISO，则有AOISO、A1ISO等8种选择，例如选择A3ISO。通过纵向和横向按纽确定图幅的方位。若选中当启动工作台时隐藏复选框，再次开始一个新图时将不再显示该对话框。单击确定按钮，即可进入图6-2所示的绘制工程图的环境，开始建立一个新的图形文件。重复以上操作，还可以再建立一个新的图形文件。CATIA允许同时建立多个图形文件。图6-2绘制工程图的环境2．从文件菜单进入绘制工程图的环境选择菜单文件新建或单击图标，弹出图6-3所示的新建对话框。选择该对话框的Drawing，然后单击确定按钮，即可弹出图6-1所示的新建工程图对话框。通过该对话框的操作，进入绘制工程图的环境，开始建立一个新的图形文件。图6-3新建对话框3．从零件设计环境进入绘制工程图的环境选择菜单开始机械设计工程制图,弹出图6-4所示的新工程图创建对话框。若单击修改按钮，弹出图6-1所示的新建工程图对话框，重新确定图幅。自动布局的4个图标依次是：无视图布局、六面视图和轴测图的布局、主仰右视图布局和主俯左视图布局。确定视图的布局之后，单击确定按钮，进入绘制工程图的环境，开始建立一个新的图形文件。图6-4新工程图创建对话框。4.以现有的图形文件为起点进入绘制工程图的环境选择菜单文件新建自，将弹出文件选择对话框。选择一个已存在的图形文件，然后单击确定按钮，即可进入绘制工程图的环境，以该文件为起点建立一个新的图形文件。5.退出绘制工程图的环境选择菜单文件关闭或单击当前窗口右上角的即可退出当前的图形文件；选择菜单开始或文件的退出或单击CATIA窗口右上角的“”即可退出CATIA环境。打开、保存或另存为一个图形文件的操作与Windows支持的其他应用程序相同。6.1.3设置绘制工程图的环境选择菜单工具选项，弹出选项对话框，单击该对话框内特征树的工程制图节点，即可显示图6-5所示的常规等多个选项卡。图6-5包括常规等多个选项卡的对话框简要介绍前三个选项卡的功能如下：通过常规选项卡可以设置网格的间距、网格的显示状态、是否启用网格捕捉等（参照3.1.2），若选择显示标尺复选框，将显示图6-2所示的水平和垂直方向的标尺。通过布局选项卡可以控制是否显示视图的名称、视图的框架和缩放比例。通过视图选项卡可以控制是否生成三维形体的轴、中心线、圆角、螺纹等图形对象...
