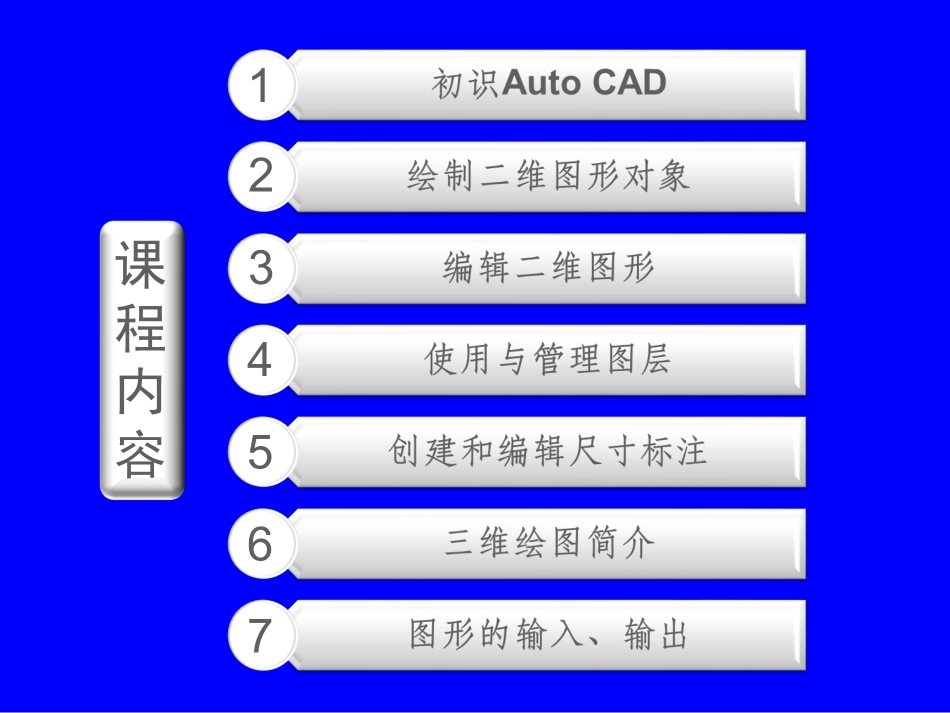

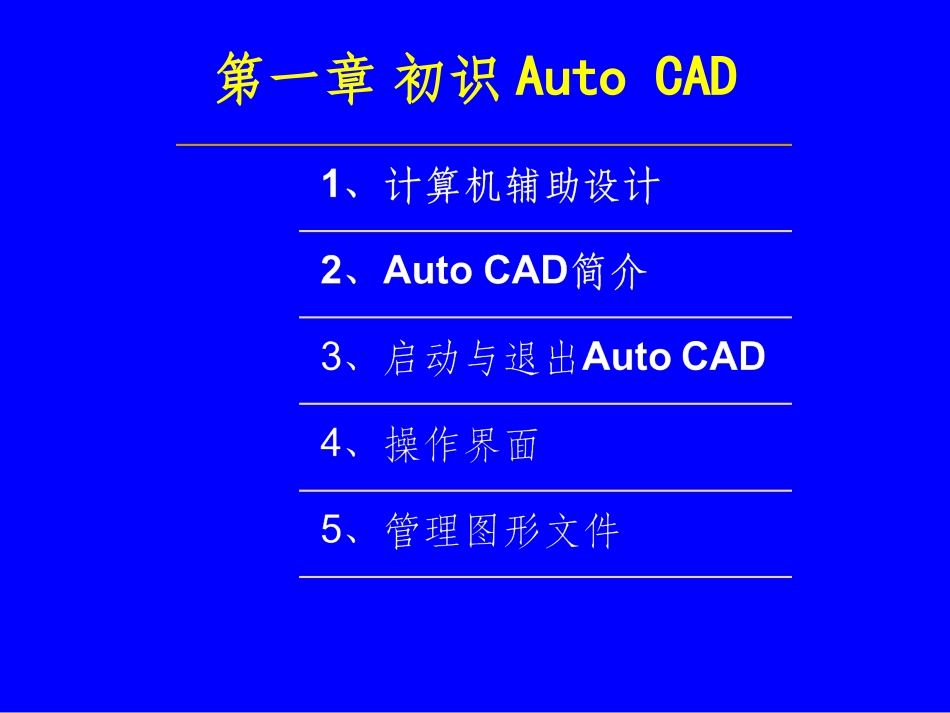

计算机辅助设计与制图——AutoCAD基础讲义1234567课程内容第一章初识AutoCAD第一章初识AutoCAD计算机辅助系统Computer-aidedsystem大型CAD软件大型CAD/CAM/CAE软件系统：1、UGNX（Unigraphics）系统20世纪70年代，美国麦道飞机公司开发，90年代被EDS公司收并，为通用汽车公司服务，2007年被西门子收购，有着美国航空和汽车两大产业的背景。2、Pro/Engineer（Pro/E）美国参数技术公司（ParametricTechnologyCorporation）1985年成立，参数化设计，基于特征设计的实体造型CAD/CAM/CAE软件，是参数化技术的最早应用者，在目前的三维造型软件领域中占有着重要地位。大型CAD/CAM/CAE软件系统：3、CATIA法国达索（Dassault）在CADAM（IBM）公司基础上开发，高级曲面造型，运动分析，有限元分析，广泛应用于航空、航天、汽车业（奔驰、本田、现代、克莱思勒）、船舶制造、土木建筑、电力与电子等。大型CAD/CAM/CAE软件系统：4、Solidworks美国Solidworks公司，1995年问世，价格便宜（硬件、软件件）。基于Windows平台的三维机械CAD软件易学易用的操作、参数化尺寸驱动全相关的实体特征造型三维机械CAD系统。大型CAD/CAM/CAE软件系统：5、SolidEdge美国EDS子公司UGSolution产品。类似Solidworks。钣金、大装配功能较强。大型CAD/CAM/CAE软件系统：6、AutoCAD及AutodeskInventor美国Autodesk公司开发的PC机CAD软件，成立于1982年，是全球最大的二维、三维设计和工程软件公司。AutoCAD特点：2D工程绘图软件，2D绘图、编辑功能较强，二次开发能力较强，具有部分3D实体造型功能。AutodeskInventor是一款三维可视化实体模拟软件，采用自参数化特征造型技术。大型CAD/CAM/CAE软件系统：第一章初识AutoCADAutoCAD的发展AutoCAD1.0AutoCADR12（Windows版本）AutoCADR14（简体中文版）AutoCAD2000AutoCAD2004AutoCAD2016AutoCAD的特点第一章初识AutoCAD通过桌面快捷方式启动AutoCAD通过“开始”菜单通过双击AutoCAD格式的文件单击标题栏右侧的“关闭”按钮退出AutoCAD选择[文件][退出]菜单命令在命令行中输入exit/quit/close命令按下【Ctrl+Q】快捷键按下【Alt+F4】快捷键第一章初识AutoCAD工具栏：用于快速执行一些常用命令绘图区：用于操作绘图工作区绘图区和布局图纸区之间的转换命令行：用于执行命令和操作命令状态栏：用于设置和显示CAD的绘图状态标题栏：主要用于显示CAD的版本号和当前文件的名字菜单栏：用于执行命令工具选项板在标题栏中显示了软件及当前图形文件的名称，单击标题栏右侧的、/、按钮，可分别对AutoCAD窗口进行最小化、还原/最大化和关闭操作。标题栏菜单栏如果某菜单项右侧带有省略号“…”，表示执行该菜单命令后将会打开一个对话框，通过对话框可为该命令的操作指定参数。如果某菜单项右侧带有“”符号，表示该项还包括下一级菜单，用户可进一步选定下一级菜单中的菜单命令。如果菜单项右侧没有任何符号，则表示单出该菜单命令后将直接执行某个菜单命令。菜单栏工具栏它包含许多由图标表示的按钮，单击这些图标按钮能够方便地调用相应的AutoCAD命令，实现各种操作。其中在菜单栏下方默认为显示“标准”工具栏和“对象特性”工具栏。工具栏选择[工具][自定义][工具栏]菜单命令，在打开的如图所示的“自定义”对话框中可选择要打开或关闭显示的工具栏。绘图区是用户进行绘图的区域，用户的所有工作结果都将反映在这个窗口中。AutoCAD默认绘图区的背景颜色为黑色，用户也可通过如下方法设置绘图区的背景为其他颜色，其具体操作如下：绘图区（1）选择[工具][选项]菜单命令，在打开的“选项”对话框中单击“显示”选项卡，打开如图所示对话框。（2）在“窗口元素”栏中单击按钮，打开如图所示“颜色选项”对话框，在该对话框的“颜色”下拉列表框中选择所需的颜色。（3）单击按钮，返回“选项”对话框中后单击按钮即可。通过工具选项板可快速为对象创建填充图案，或在绘图区中插入相应的图块。工具选项板单击“标准”工具栏中的按钮即可调用工具选项板。用户还可以将计算机中已有的图案、图块等对象加入到工具选项板中，以方便随时进行调用。十字光标...
