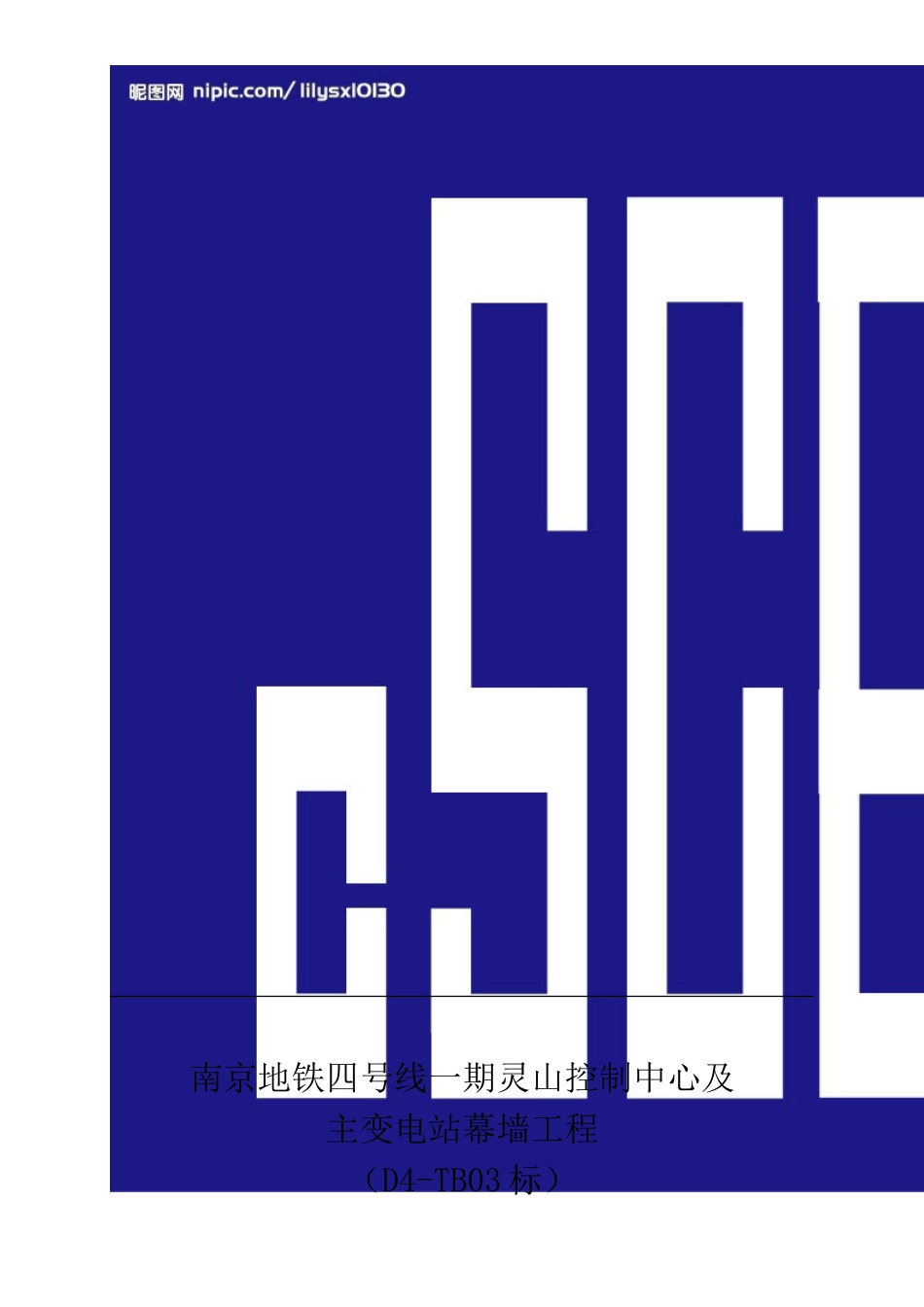

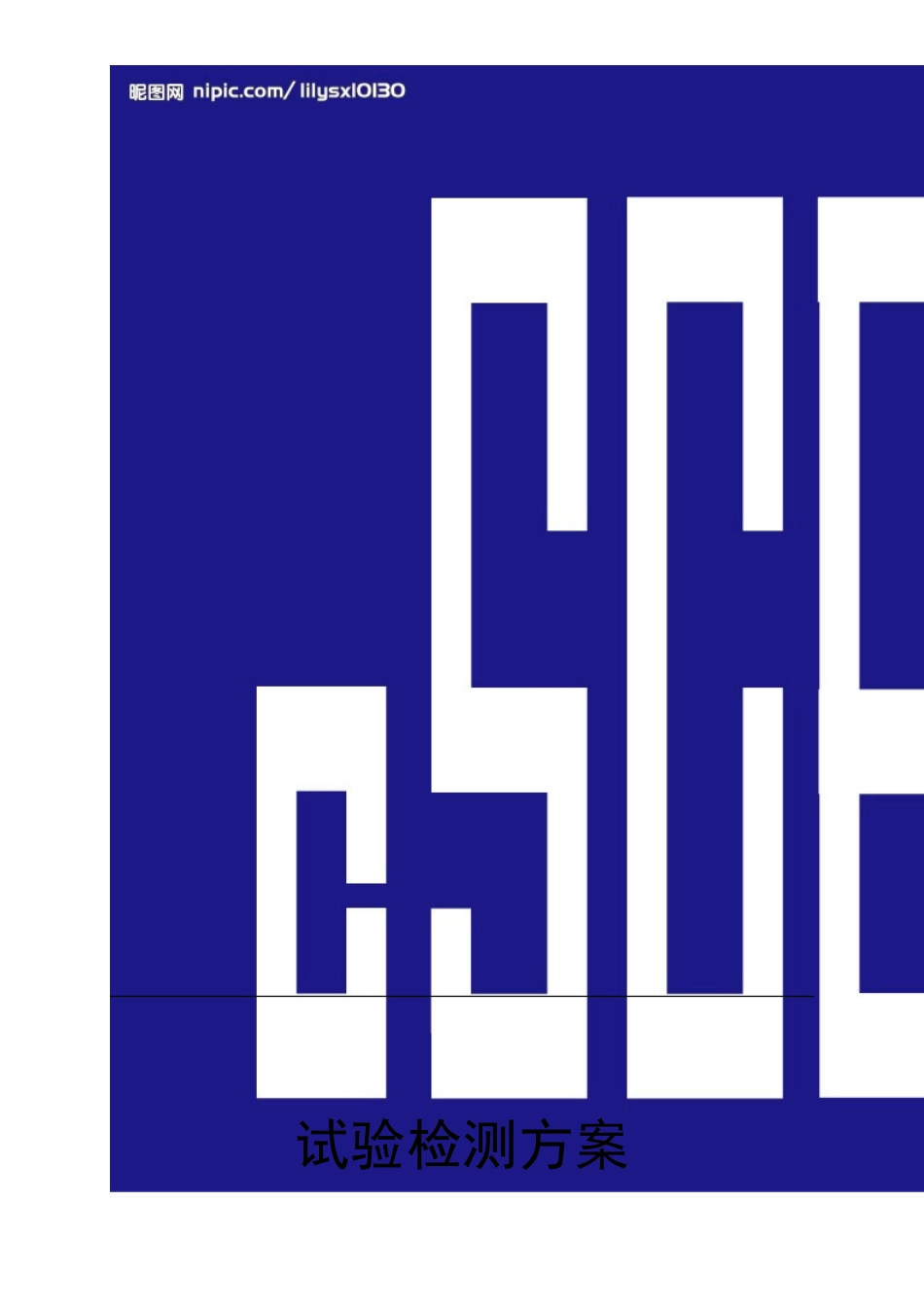

南京地铁四号线一期灵山控制中心及主变电站幕墙工程（D4-TB03标）试验检测方案编制人：审核人：批准人：中国建筑装饰集团有限公司目录一、工程概况...............................................................................................1二、编制依据...............................................................................................1三、检测项目和频率....................................................................................2四、工程实体检测.......................................................................................14五、见证取样送检制度...............................................................................17六、工程测量管理制度....................................................................................19建筑幕墙试验检测方案一、工程概况1、项目名称：南京地铁四号线一期灵山控制中心及主变电站幕墙工程（D4-TB03标）2、建设单位：南京地铁建设有限责任公司3、建筑设计：中铁第四勘探设计院集团有限公司4、建设地点：南京市江宁区麒麟镇高井5、工程简介控制中心总建筑面积58461.06平方米，为一类高层建筑，塔楼22层，裙房4层，地下室2层，建筑高度为99.77m，地上42812.06平方米，地下15649平方米，主塔楼结构形式为现浇钢筋混凝土框架剪力墙结构体系，裙房采用现浇钢筋混凝土框架结构体系。主变电站总建筑面积2213.5平方米，建筑2层，高度15.6m。南京地铁四号线一期灵山控制中心及主变电站幕墙工程（D4-TB03标）主要包括竖明横隐玻璃幕墙、菱形格网外包3.0mm氟碳喷涂铝单板(室外表面处理为氟碳喷涂)、裙楼3mm穿孔铝单板(室内外面双表面处理均为氟碳喷涂)、主入口钢结构玻璃雨篷、铝合金断桥隔热上悬窗、地下车库入口雨篷、外立面景观亮化。主要工程量施工部位项目名称单位数量备注主楼玻璃幕墙m213607铝板装饰条m211357裙楼玻璃幕墙m2960穿孔铝板幕墙m25625.56铝单板幕墙m21490铝板装饰条m24748岩棉薄抹灰氟碳漆外墙m25000二、编制依据1、GB/T21086-2008《建筑幕墙》2、GB50210-2001《建筑装饰装修工程质量验收规范》3、GB50411-2007《建筑节能工程施工质量验收规范》4、2014年版《南京轨道交通工程建设质量检测项目和频率规定》5、南京地铁四号线D4-TB03标施工蓝图和合同文件6、GB/T700-2006《碳素结构钢》7、苏JG/T046-2012《岩棉外墙外保温系统应用技术规程》8、JGJ52-2006《普通混凝土用砂、石质量及检测方法标准》9、GB/T25975-2010《建筑玻璃技术应用规程》10、JGJ113-2009《建筑玻璃技术应用规程》11、GB/T11944-2012《岩棉外墙外保温系统应用技术规程》12、GB/T25975-2010《建筑外墙外保温用岩棉制品》13、GB/T2680-1994《建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定》14、GB/T23444-2009《金属及金属复合材料吊顶板》15、JGJ102-2003《玻璃幕墙工程技术规范》16、GB/T13912-2002《金属覆盖层/钢铁制件热浸镀锌层技术要求及试验方法》17、GB/T11944-2012《中空玻璃标准》18、GB/T2518-2008《连续热镀锌钢板及钢带》19、GB/T19686-2005《建筑用岩棉、矿渣棉绝热制品》20、苏JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》21、JGJ145-2013《混凝土结构后锚固定技术规程》22、GB/T21431-2008《建筑物防雷装置检测技术规范》23、GB50601-2010《建筑物防雷工程施工质量验收规范》24、DGJ32/J22-2006《水泥基复合保温砂浆建筑保温系统技术规程》25、GB50661-2011《钢结构焊接规范》26、GB/T50621-2010《钢结构现场检测技术标准》27、GB50205-2001《钢结构工程施工质量验收规范》28、GB16776-2005《建筑用硅酮结构密封胶》29、GB/T13477-2002《建筑密封材料试验方法》30、GB/T3183-2003《砌筑水泥》三、检测项目和频率1、钢材的材料检测专业材料检测内容单位数量检测依据检测频率检测数量使用部位备注建筑装饰装修钢材化学成分分析吨380.34GB/T700-20061幕墙骨架自购300*300*12方管弯曲试验、拉伸试验吨34.5GB/T700-2...
