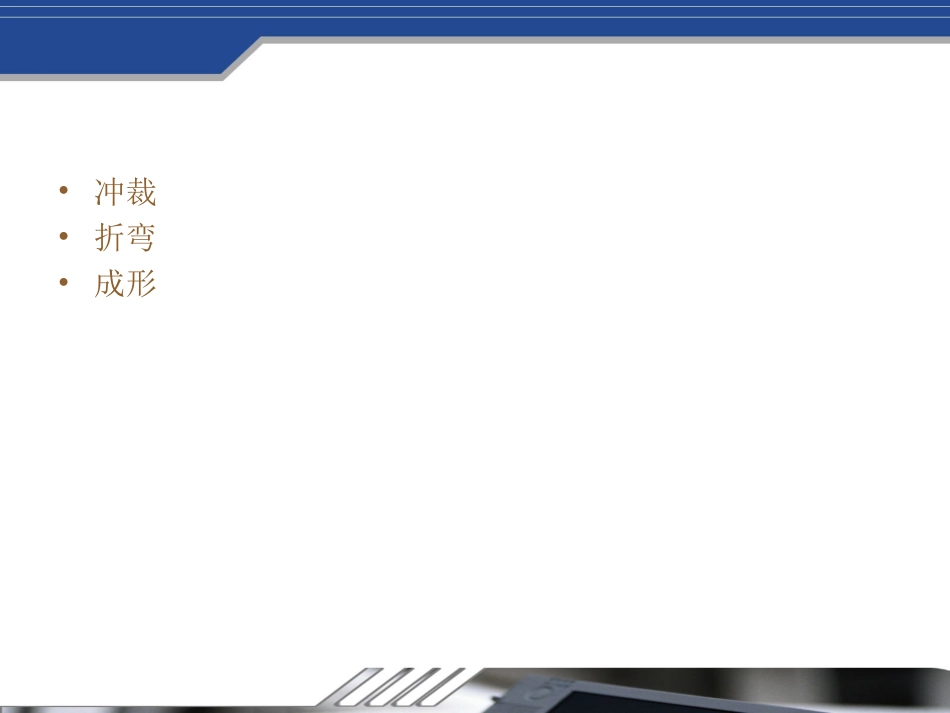

钣金结构设计规范•冲裁•折弯•成形设计(Design)的意义：•（1）、“设计”是企画(Planning)、构想(Idea)、图面(Drawing)三体合一的工作。“设计”和感性、主观的“艺术”不同；必需同时兼备企划、构想与图面等机能。•（2）、“设计”是介于艺术(Art)与科技(Science&HighTech)之间的工作。设计倾向艺术时，如工艺、雕刻；或绘画、舞蹈、戏剧等。设计倾向科技时，如家电、交通工具、计算机；或飞机、宇宙飞船等。我们要谈到的设计属于后者。•（3）、“设计”需整合市场(Marketing)。同时平衡(Balance)与满足(Satisfaction)生产者(Manufacturers)与消费者(Consumers)两者之需求。生产者重视成本、量产、行销利润与市场需求。消费者重视合理价格、形色佳、品质高与功能良好。什么是好的设计？•“好的设计”可以创造与提升生活的品质。•(1)从消费者的角度来看：•·产品的造型色应优美统一，材质与表面的处理应精良。因为消费者买东西时，眼睛所见即为造型及色彩，一旦心动就会动手触摸，故才质的选取及表面处理十分重要。•·适合消费者家庭或其它场合的需求、使用方便、功能实用且携带、运送与保管均便利。•·品质和功能内外合一。品质应泛指制造的品质、外观的品质、结构的品质及功能的品质，四者俱备始为好的品质。•·合理的价格、适合包装与流通分配，譬如现代流行的分解组合家具即十分符合绿色设计原理。•(2)从经营者（泛指生产、制造、加工、贩卖者）的立场来看：•材质、零件组合规格化、各产品间可共享，并且材料、零件容易采购，产品容易制造、量产、流通、输送且产品标准化、系列化。•·合乎各地区市场求的高品质产品、少量多样化。•·有合理的成本及利润，值得永续研究发展。•·能配合企业设计、采购、生产、销售、服务、财务一体化，让企业各部门能协调一致，永续经营。(3)从环保方面来看：•好的产品是应用目前符合环保的材质，或改变现有材质，开发新的境保材料，以开发符合环保条件的商品，考虑到生产者和消费者间的关系。•钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切、折、焊接、铆接、拼接（如机箱机柜）、成型（如汽车车身）等。其显著的特征就是同一零件厚度一致。一般来说基本设备包括剪板机、数控冲床、折弯机以及各种辅助设备如：钻/车床、等离子切割机、焊机等。有更多的加工设备如激光、水射流切割机/复合机以及各种辅助设备如：开卷机、校平机、去毛刺机等。•钣金件的结构设计时应充分考虑加工工艺的要求和特点。•按照钣金件的通用工艺流程来谈钣金件结构设计的规范和工艺规范。冲裁•冲裁分为普通冲裁和精密冲裁，由于加工方法的不同，冲裁件的加工工艺性也有所不同。常用结构件一般只用到普通冲裁。•（1）、冲裁件的形状和尺寸力求简单对称，使排样时废料最少，提高材料利用率。如图1a）所示零件，若外形无关紧要，只是三孔位置有较高要求，改为图b)所示形状，可用无废料排样，材料利用率提高40%。冲裁•切割面几何形状越简单，切割下料越方便、简单、切割的路径越短、切割量也越小。如直线比曲线简单、圆比椭圆及其它高阶曲线简单、规则图形比不规则图形简单。冲裁•（2)、从模具的寿命及生产、维护、使用的安全角度，所有工件不得有尖锐的角存在。冲裁件的外形或内孔交角处应采用圆角过渡，其圆角最小值如下表：冲裁•为了减少外圆角模，建议常用倒角：冲裁•受冲孔模强度限制，孔径不能过小。最小孔径与材料厚度的关系：冲裁•（3）为了保证模具的寿命和工作的质量，冲裁的尺寸、孔间距离和冲裁件轮廓的圆角半径均不宜过小，一般冲裁件的最小尺寸及公差、偏差见下表:冲裁•(4)、冲裁件的悬臂、狭槽及孔与孔、孔与边的距离要求•应尽量避免冲裁件上过长的悬臂与狭槽，一般情况下，应使凹槽或悬臂的宽度B＞2t,长度L≤5B，r≥0.5t，当凹槽有一倾斜角且底部为圆角时，B≥t；当t＜1时，按t＝1mm算（t为料厚）。冲裁•(5)、成型件上的孔与边及直壁的距离要求•在成型件上如弯曲件或拉深件上冲孔时，空边与直壁之间的距离不能过小。一旦距离过小，如果是先冲孔后弯曲（或拉深），弯曲（或拉深）时孔会产生变形；如...
