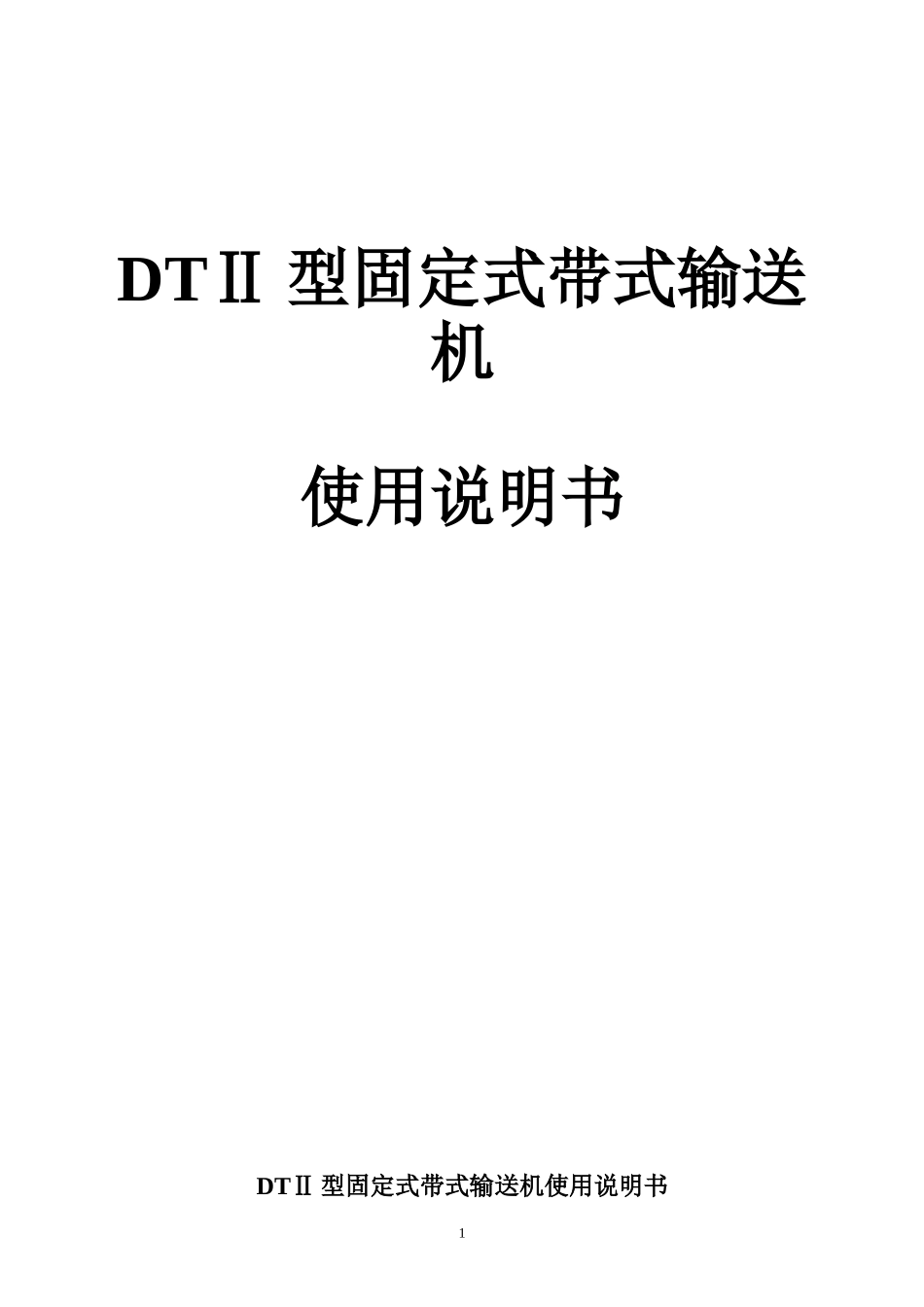

DTⅡ型固定式带式输送机使用说明书DTⅡ型固定式带式输送机使用说明书11.用途：DTⅡ型固定式带式输送机（以下简称DTⅡ型）由于输送量大、结构简单、维护方便、成本低、通用性强等优点广泛地在冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等行业中用来输送散状物料和成件物品。根据输送工艺要求，单机输送，也可以多台或与其它输送机组成水平或倾斜的输送系统。DTⅡ型在环境温度-25~+40℃的范围内使用，输送物料的温度在50℃以下，对于有耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另行采取相应的防护措施。2.技术特征和技术参数：2.1、DTⅡ型可输送物料容量在2.5t/m以下；2.2、按带宽分为：500、650、800、1000、1200、1400、1600、1800、2000、2200、2400等11种；2.3、按驱动功率分为：1.5、2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132、160、200KW等20种。2.4、按带速分为：0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0、（4.5）、5.0、（5.6）、6.5m/s等12种。此外还有0.3m/s的带速系手选带式输送机专用；本系列输送能力见表1，表中输送能力是按水平输送，动堆积角为20°，托辊槽角为35°的条件下计算出的。表1带速、宽度与输送能力的匹配关系带宽（mm）带速(m/s)0.81.01.251.62.02.53.154.0（4.5）5.0（5.6）6.5输送能力（m3/h）50069871081391742176501271591982543183978001982483103974966207811000324405507649811101412781622120059374295111881486187223772674297114008251032132116522065260233043718413016002186273334444373492054666122180027953494440355916291698978299083200034704338546669417808867697171127722006843869097761086312166141202400828910526118421315814737171042.5、输送机允许输送的物料块度取决于带宽、带速、槽角和倾角，也取决于大块物料出现的频率。各种带宽适用的最大块度，本系列推荐按表2选取。当输送硬岩时，带宽超过1200mm后，一般应限制在350mm。而不能随带宽的增长而加大。表2单位（mm）带宽50065080010001200140016001800200022002400最大块度1001502003003503503503503503503503.结构概述3.1整机布置：DTⅡ的整机布置应有设计者根据物料输送工艺及其它要求进行主参数选择及计算后，选用本系列的各个部件组成一台完整的输送机。制造厂按总图或部件清单生产供货，设计者应对整机的主要性能负责，制造厂应对部件本身的性能及质量负责，一般整机布置有下面几种形式（见图1）。2图13.2基本结构：3.2.1输送带3.2.1.1输送带是输送机中的引构件和承载构件。本系列带式输送机采用普通型输送带。抗拉体（芯层）有棉帆布、尼龙帆布、聚酯帆布和钢丝绳芯。DTⅡ型系列设计中考虑的输送带规格和技术参数见表3和表4。表3帆布输送带规格及技术参数（参考值）抗拉体材料输送带型号扯断强度N/mm,层每层厚度mm每层质量Kg/m3伸长率（定负荷）%带宽范围mm层数范围覆盖胶厚度/质量mm/Kg/m上下棉帆布CC-56561.51.361.5～2500～14003～81.5/1.703.0/3.401.5/1.70尼NN-1001001.01.021.5～2500～12002～43龙帆布4.5/5.106.0/6.808.0/9.503.0/3.40NN-1501501.11.121.5～2650～16003～6NN-2002001.21.221.5～2650～18003～6NN-2502501.31.321.5～2650～22003～6NN-3003001.41.421.5～2650～22003～6聚酯帆布EP-1001001.21.22～1.5500～10002～4EP-2002001.31.32～1.5650～22003～6EP-3003001.51.52～1.5650～22003～6表4钢丝绳芯输送带规格及技术参数（参考值）项目规格（mm）630800100012501600200025003150400045005000纵向拉伸强度N/mm630800100012501600200025003150400045005000钢丝绳最大直径mm3.03.54.04.55.06.07.58.18.69.110钢丝绳间距mm1010121212121515171718带厚mm1314161717202225253030上覆盖胶厚度mm5566688881010下覆盖胶厚度mm5566666881010带宽（mm）钢丝绳根数8007575636363635050100095957979797964645657531200113113949494947676686864140011311311111111111189897980751600151151126126126126101101919185180017114314314314311411410310296200015915915915912812811411410722001761761...
