爱立信RBS6000主要故障代码(全)VIP免费

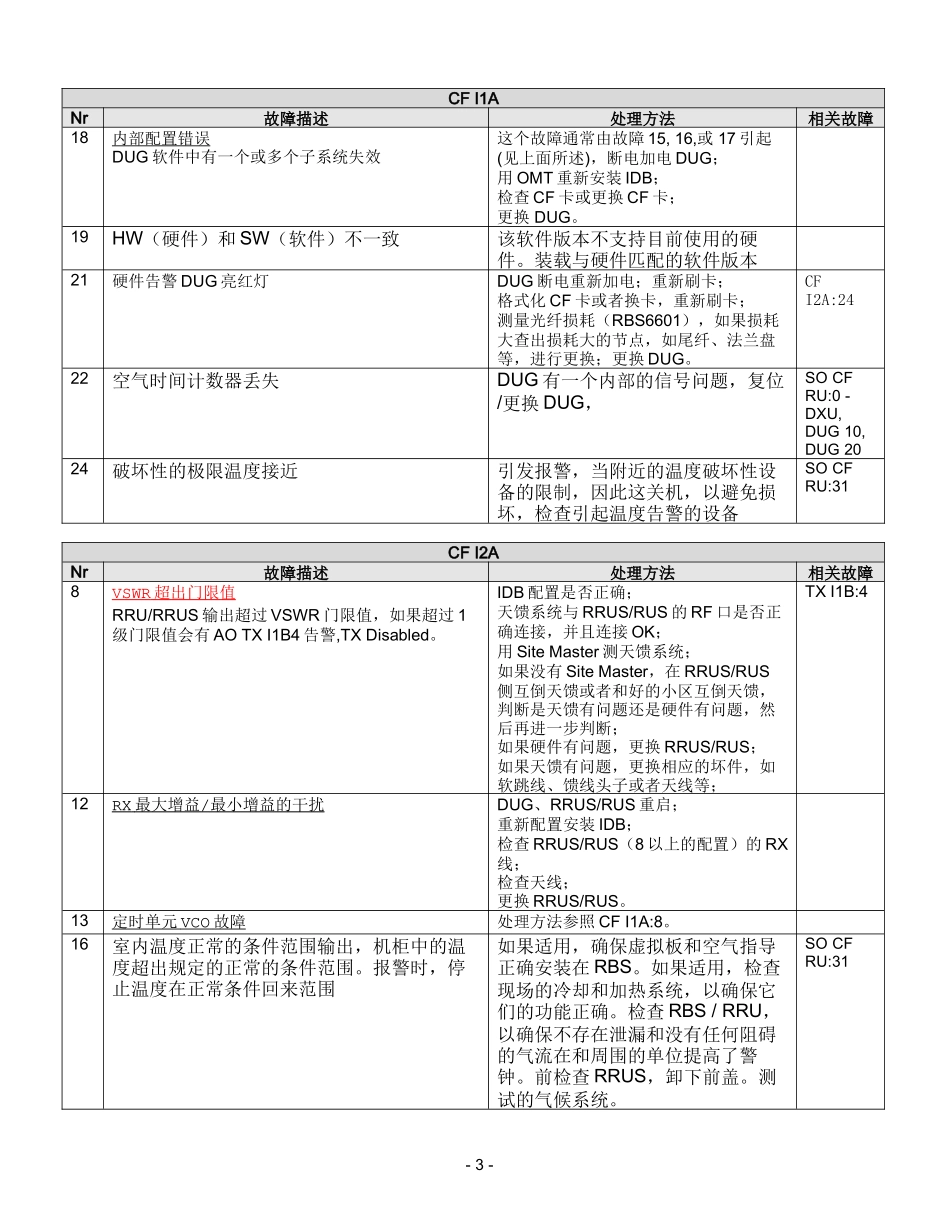

RBS6000主要故障代码描述(G11A)绪论:一、故障映射内部故障映射级别1A（I1A）该级别报告的故障会影响MO功能。出错硬件在信令MO中。内部故障映射级别1B（I1B）该级别报告的故障会影响MO功能。故障原因与信令MO无关。内部故障映射级别2A（I2A）该级别报告的故障不会影响MO功能。出错硬件在信令MO中。外部条件映射级别1（EC1）该级别报告的条件会影响MO功能。这些条件是外部TG。外部条件映射级别2（EC2）该级别报告的条件不会影响MO功能。这些条件是外部TG。替换装置映射（RUMap）该映射报告的装置怀疑是导致上述内部故障映射的硬件设备。二、逻辑替换单元逻辑RU指可以称为物理单元，但实际上不是指单个物理单元。逻辑替换单元包括四大类型。如果分析时无法提供更详细的故障位置信息，则显示逻辑RU。逻辑RU用于帮助用户确定故障位置。1.总线它经常被称为单个物理单元，但部署在带电缆的机柜底板上。如果RU映射中出现总线，说明故障硬件可能连接到总线上的任何装置或总线自身。逻辑总线RU包括：􀁺EC总线􀁺时钟总线􀁺Y-LINK总线2.天线逻辑天线指发射器/接收器和物理天线之间的整个信号路径。逻辑天线RU是：􀁺天线3.环境RU记录基站不能影响到的条件。该RU包括两部分：􀁺电源，处理外部电源问题􀁺气候，处理湿度和温度方面的问题假设机柜温度过高，或者输入的交流主电源超过正常范围，则逻辑RU“环境”指示故障。逻辑RU是：􀁺环境4.IDB尽管RBS数据库不是物理装置，但它仍被视作一个可替换的单元。它只包括数据库中的数据，而不包括它驻留的介质。三、故障映射概况Abis界面上的故障代码是按照每个MO定义的。SORU映射和I1A/I2A故障映射应同时读取。SO故障映射可确定故障，RU映射可指示故障所在的位置。AOI1B故障对应一个SOI2A故障。因此，通过读取SOCF或SOTRXC的I2A故障映射和RU映射，可以找出导致AOI1B故障的硬件。在这种情况下，BTS内部硬件会影响单个AO。AO不能报告硬件的自身故障，因为该任务分配给了负责硬件管理的SO。可以说，结果是AOI1B故障映射报告的，而原因则是SOI1A/I2A故障映射和RU映射报告的。-1-CFI1ANr故障描述处理方法相关故障0-2DUG上产生的复位。只是信息提示3看门狗（Watchdog）重启使用OMT读取RBS日志，并向爱立信发送故障报告，以进行修改；确定BSC侧RXMOI:SWVER=xxxxxx与BTS侧的软件版本一致；检查CF卡有没有插好，并且插CF卡槽位的针没有问题；重新刷RBS软件；替换CF卡；替换DUG。4软件故障重启使用OMT读取RBS日志，并向爱立信发送故障报告，以进行修改；确定BSC侧RXMOI:SWVER=xxxxxx与BTS侧的软件版本一致；检查CF卡有没有插好，并且插CF卡槽位的针没有问题；重新刷RBS软件；替换CF卡；替换DUG。5RAM故障重启使用OMT读取RBS日志，并向爱立信发送故障报告，以进行修改；确定BSC侧RXMOI:SWVER=xxxxxx与BTS侧的软件版本一致；检查CF卡有没有插好，并且插CF卡槽位的针没有问题；重新刷RBS软件；替换CF卡；替换DUG。6重启，内部功能修改只是信息提示8定时单元的VCO故障下面是三种可能的故障:1、VCO的控制值超出范围，需要重新校正，不久后也可能会发出CFI2Ａ:13的告警。２、VCO的温度太低，加热器启动不了，可以通过对DUG断电加电来解决。3、VCO没有分配13MHz时钟信号。4、如果大量RBS出现此告警，可能是本地传输或外部时钟参考值有问题DUG可能有硬件故障或者电源问题，对DUG进行断电加电处理；如果TG同步，检查同步线和BSC侧同步设置；多次连续通断传输；多次连续重启DUG；放置一段时间，可能是十几分钟，也可能超过4、5个小时，问题自己解决；检查本地传输；更换DUG。CFI2A:139定时总线故障重启DUG；更换DUG。15RBSIDB被破坏DUG中的IDB或者RBS数据库被破坏或者不能通过软件来读取。用OMT来重新安装IDB并复位DUG；检查CF卡或更换CF卡；若无效，更换DUG。16RU数据库被破坏DUG中的RU数据库被破坏或者不能通过软件来读取。复位DUG；断电加点DUG；检查CF卡或更换CF卡；更换DUG。17硬件配置与IDB不一致IDB与机架内的硬件不匹配(如：错误的频带,机架类型,传输类型等)。检查硬件配置是否正确(如正确的频带等)，用ＯＭＴ重新安装IDB。-2-CFI1ANr故障描述处理方法相关故障18内部...
