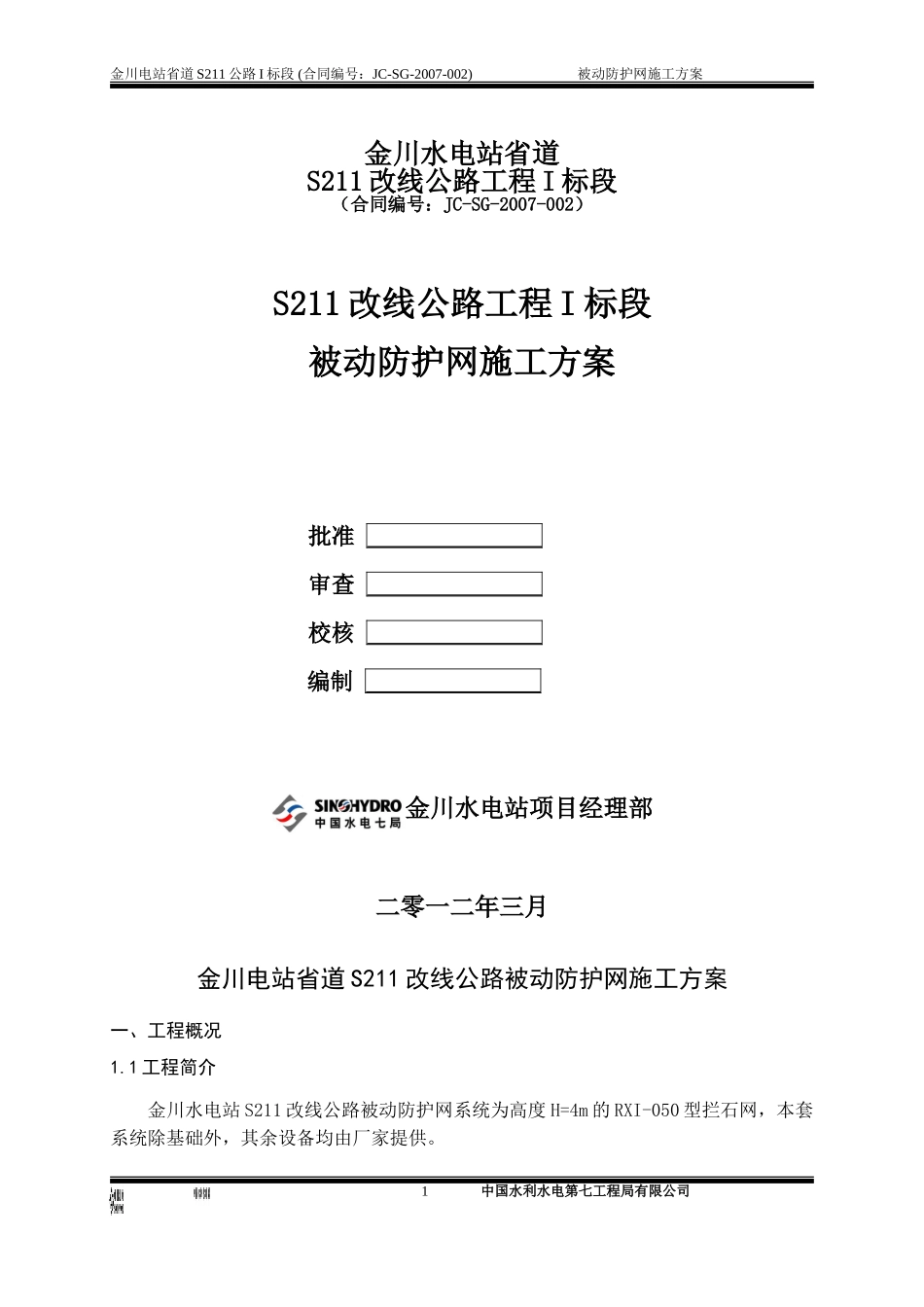

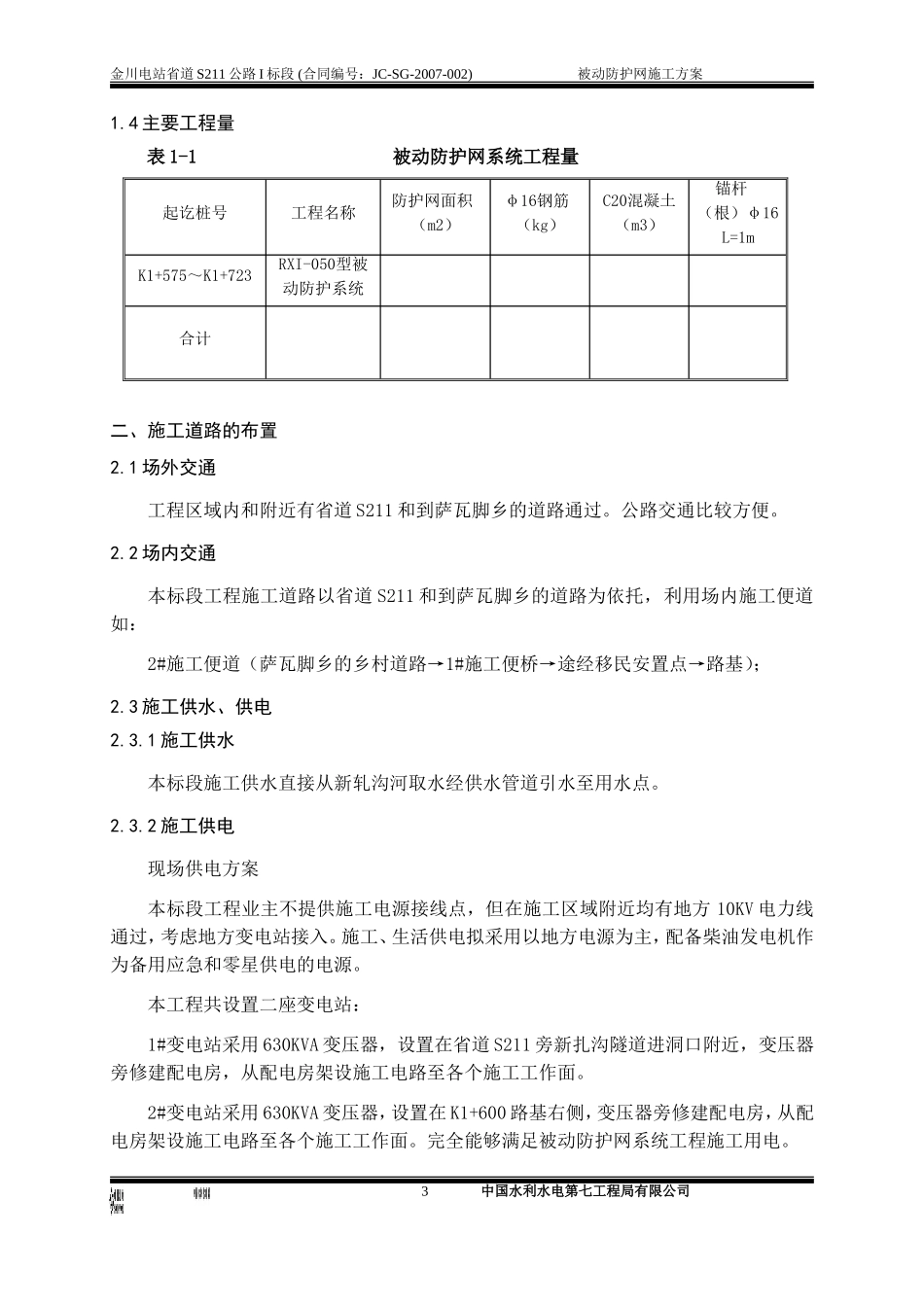

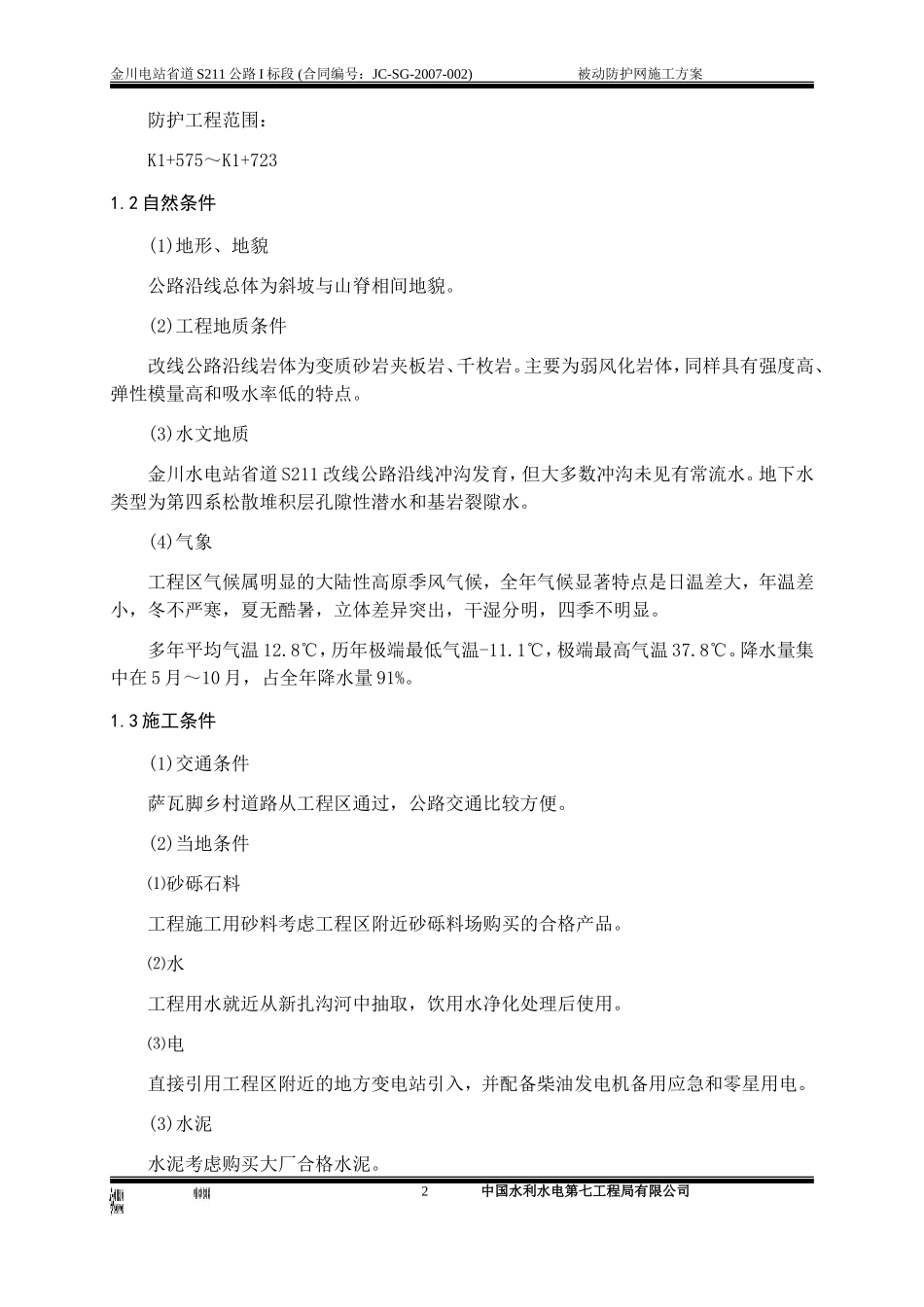

金川电站省道S211公路I标段(合同编号：JC-SG-2007-002)被动防护网施工方案金川水电站省道S211改线公路工程I标段（合同编号：JC-SG-2007-002）S211改线公路工程I标段被动防护网施工方案批准审查校核编制金川水电站项目经理部二零一二年三月金川电站省道S211改线公路被动防护网施工方案一、工程概况1.1工程简介金川水电站S211改线公路被动防护网系统为高度H=4m的RXI-050型拦石网，本套系统除基础外，其余设备均由厂家提供。1中国水利水电第七工程局有限公司金川电站省道S211公路I标段(合同编号：JC-SG-2007-002)被动防护网施工方案防护工程范围：K1+575～K1+7231.2自然条件(1)地形、地貌公路沿线总体为斜坡与山脊相间地貌。(2)工程地质条件改线公路沿线岩体为变质砂岩夹板岩、千枚岩。主要为弱风化岩体，同样具有强度高、弹性模量高和吸水率低的特点。(3)水文地质金川水电站省道S211改线公路沿线冲沟发育，但大多数冲沟未见有常流水。地下水类型为第四系松散堆积层孔隙性潜水和基岩裂隙水。(4)气象工程区气候属明显的大陆性高原季风气候，全年气候显著特点是日温差大，年温差小，冬不严寒，夏无酷暑，立体差异突出，干湿分明，四季不明显。多年平均气温12.8℃，历年极端最低气温-11.1℃，极端最高气温37.8℃。降水量集中在5月～10月，占全年降水量91%。1.3施工条件(1)交通条件萨瓦脚乡村道路从工程区通过，公路交通比较方便。(2)当地条件⑴砂砾石料工程施工用砂料考虑工程区附近砂砾料场购买的合格产品。⑵水工程用水就近从新扎沟河中抽取，饮用水净化处理后使用。⑶电直接引用工程区附近的地方变电站引入，并配备柴油发电机备用应急和零星用电。(3)水泥水泥考虑购买大厂合格水泥。2中国水利水电第七工程局有限公司金川电站省道S211公路I标段(合同编号：JC-SG-2007-002)被动防护网施工方案1.4主要工程量表1-1被动防护网系统工程量起讫桩号工程名称防护网面积（m2）φ16钢筋（kg）C20混凝土（m3）锚杆（根）φ16L=1mK1+575～K1+723RXI-050型被动防护系统合计二、施工道路的布置2.1场外交通工程区域内和附近有省道S211和到萨瓦脚乡的道路通过。公路交通比较方便。2.2场内交通本标段工程施工道路以省道S211和到萨瓦脚乡的道路为依托，利用场内施工便道如：2#施工便道（萨瓦脚乡的乡村道路→1#施工便桥→途经移民安置点→路基）；2.3施工供水、供电2.3.1施工供水本标段施工供水直接从新轧沟河取水经供水管道引水至用水点。2.3.2施工供电现场供电方案本标段工程业主不提供施工电源接线点，但在施工区域附近均有地方10KV电力线通过，考虑地方变电站接入。施工、生活供电拟采用以地方电源为主，配备柴油发电机作为备用应急和零星供电的电源。本工程共设置二座变电站：1#变电站采用630KVA变压器，设置在省道S211旁新扎沟隧道进洞口附近，变压器旁修建配电房，从配电房架设施工电路至各个施工工作面。2#变电站采用630KVA变压器，设置在K1+600路基右侧，变压器旁修建配电房，从配电房架设施工电路至各个施工工作面。完全能够满足被动防护网系统工程施工用电。3中国水利水电第七工程局有限公司金川电站省道S211公路I标段(合同编号：JC-SG-2007-002)被动防护网施工方案表1-2施工供电主要设备及材料表名称规格型号单位数量备注变压器S9-630KVA/10/0.4KV台1配电箱/个1计量柜（箱）HXGN15A-12-17套210KV高压线LGJ-3×50m1050400V线路LJ-3×95m200400V动力电缆VV-3×50+1×25m50柴油发电机20KW台1避雷器FS3—10组2接地扁钢－50×5吨0.7水泥电线杆长9m根1配电房20m2间1砖混结构三、主要施工程序及施工方法3.1主要施工程序施工程序：锚杆及基座定位→基坑开挖与混凝土（土质地层B类锚固）或钻锚杆孔（岩质地层A类锚固）→基座及锚杆安装→钢柱及拉锚绳安装与调试→支撑绳安装与调试—环形型网的铺挂与连接（采用缝合绳连接）→格珊的铺挂。3.2主要施工方法(1)依据施工图纸设计要求用全站仪确定锚杆孔孔位及基座位置。(2)基坑开挖与混凝土或钻锚杆孔土质地层B类锚固及钢柱基座基坑采用人工开挖的施工方法。基坑开挖结束后人工将基坑清理干净，而后人工浇注混凝剂基础并预埋钢丝绳锚杆或地脚螺栓锚杆。岩...
