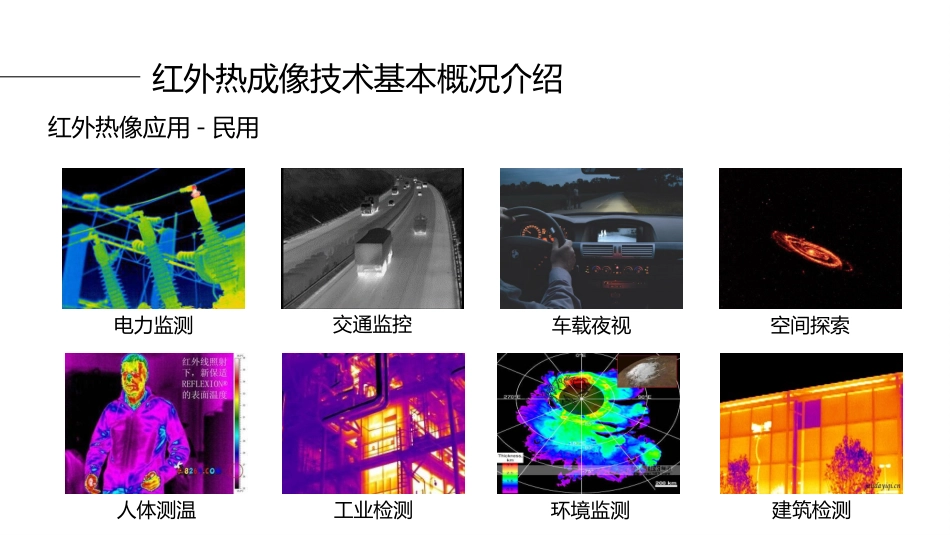

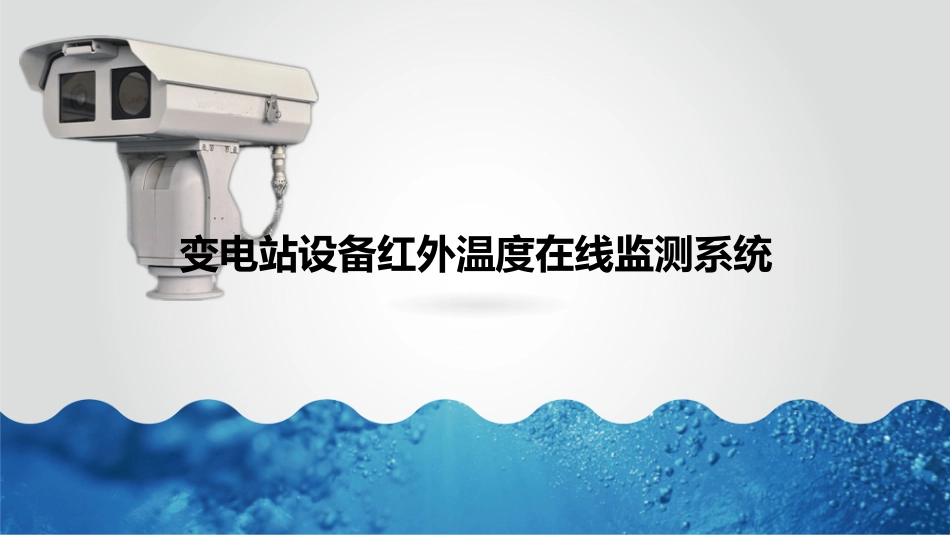

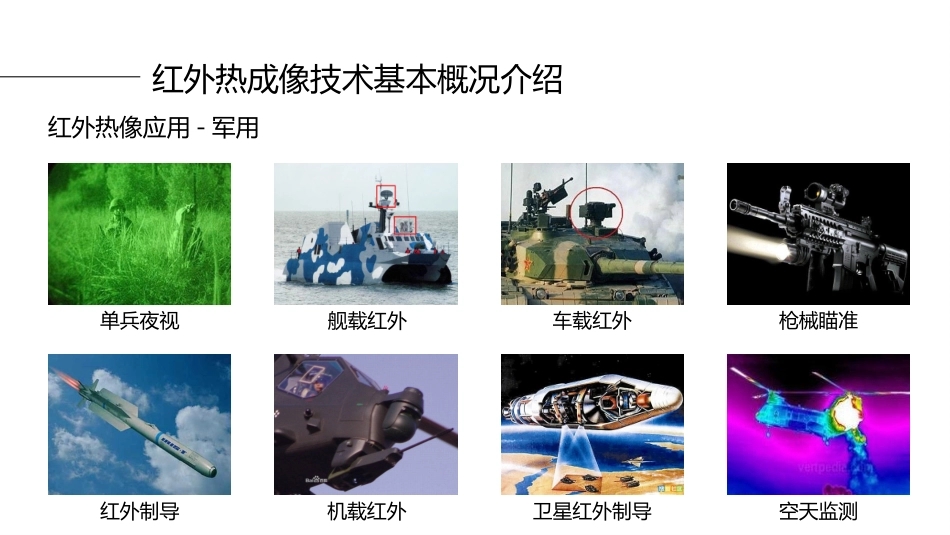

变电站设备红外温度在线监测系统红外热成像技术基本概况介绍单兵夜视舰载红外车载红外枪械瞄准卫星红外制导红外制导机载红外空天监测红外热像应用-军用红外热像应用-民用电力监测车载夜视交通监控空间探索人体测温工业检测建筑检测环境监测红外热成像技术基本概况介绍红外热成像技术原理表面红外线感应硅片感应电路0.75红外线1000(µm)近红外线中红外线远红外线0.75~33~4040~1000(µm)(nm)发热源产生的红外线被探测器接收红外热像原理红外热成像技术原理HgCdTen+红外线照射HgCdTen+HgCdTen+HgCdTen+硅片感应电路红外线增强时电子数量增多，从而改变像素灰度形成红外图像红外热成像红外热像原理红外热成像系统构成图红外热成像系统图像显示设备红外探测器芯片红外镜头红外机芯组件红外视频处理模块红外光学镜头内部结构红外光学镜片组红外热成像系统介绍红外测温在电力设备故障检测中的广泛应用智能化变电站测温系统智能化变电站测温系统需求无人值守环境偏远、恶劣供电系统工作效率亟待提高电力故障多伴随发热故障故障数据需存储排检故障依据数据传输及时有效红外测温系统的优势红外测温系统优势非接触式测温不干扰被测温度场不受被测温度场影响测量精度高测量范围广响应速度快灵敏度高不停电、不解体、不取样、更安全红外在线监测系统VS手持式热像仪工作方式24小时智能无休运行人工手动操作监测范围360°全方位多点监测单点测温精度高（可进行软件算法补偿）普通数据存储多形式智能保存历史、报警数据仅支持抓图、录像功能远程控制支持无变电站设备红外温度在线监测系统LBHW-08G变电站设备红外温度在线监测系统，提供户外变电站恶劣环境下的无人值守在线智能监控(7x24小时)解决方案。集成红外探测,配置超低照度的高清可见光网络相机及360°全景监测范围高速云台，同时配合强大的监控软件平台及红外分析软件，及时预警电力设备的热故障，保障运行安全。变电站设备红外温度在线监测系统组成前端机头系统网络传输系统监控管理系统前端机头成像系统组成出线简洁、安装方便出线：220V带屏蔽电源电缆标准RJ45超五类网线360°全景范围监控红外、可见光双路实时全数字输出局域网服务器端数据处理中心客户端数据处理中心远程监视端用户大型数据平台常规配置：服务器（工控机PC）视频管理设备：硬盘录像机报警设备：报警短信猫，声光报警器等电源控制设备等可设置在被监测现场的本地控制室内。监控中心管理系统组成本地监控中心（服务器端）远程监控中心（客户端）电视墙、画面分割监控中心管理系统组成本地监控中心软件（服务器端）本地监控中心计算机通过本公司自行开发的一级服务器端监控软件，对被测目标进行实时控制、实时分析、实时超温自动报警、实时信息存储、历史温度报表查看及变化曲线分析等操作管理。监控中心管理系统组成远程监控中心软件（客户端）远程监控中心硬件系统主要由系统服务器(计算机)、网络接口设备、存储打印设备等组成，可位于主控中心和区域监控中心，通过本公司自行开发的二级客户端监控软件，对多一级服务器监测点（如多个变电站站点）进行远端遥控和管理。包括：实时监测站点所有视频及温度信息、控制前端机头设备、实时报警响应等系统功能实时图像监控机头系统与本地监控中心之间可见光、红外双路视频实时传输监控中心可实时监测同一变电站多个前端机头系统（1~4台），实现一屏多路显示本地监控中心与远程监控中心之间双路视频实时压缩传输。低带宽视频实时传输（小于等于2Mbps）实时测温先进独特的前端测温技术红外图像每个像素点的温度数据实时无损耗无压缩传至本地监控中心，可供本地监控中心软件进行实时点、线、面测温。温度信息自动追踪显示图像最高温度点自动追踪并实时显示鼠标取点测温对图像上任意位置进行温度提取和显示预置方框内最高温度自动追踪和实时显示系统功能自动巡航及巡航方案用户自定义遍历预置位图像分割：分对象监测系统功能自动巡航及巡航方案用户自定义巡航方案自定义系统功能超温预警设备超温温限分对象设定巡航时智能判断超温预警多种实时报警联动方式本地监控中心报警列表显示本地监控pc声音报警本地监控中心短信报警远程实时...
