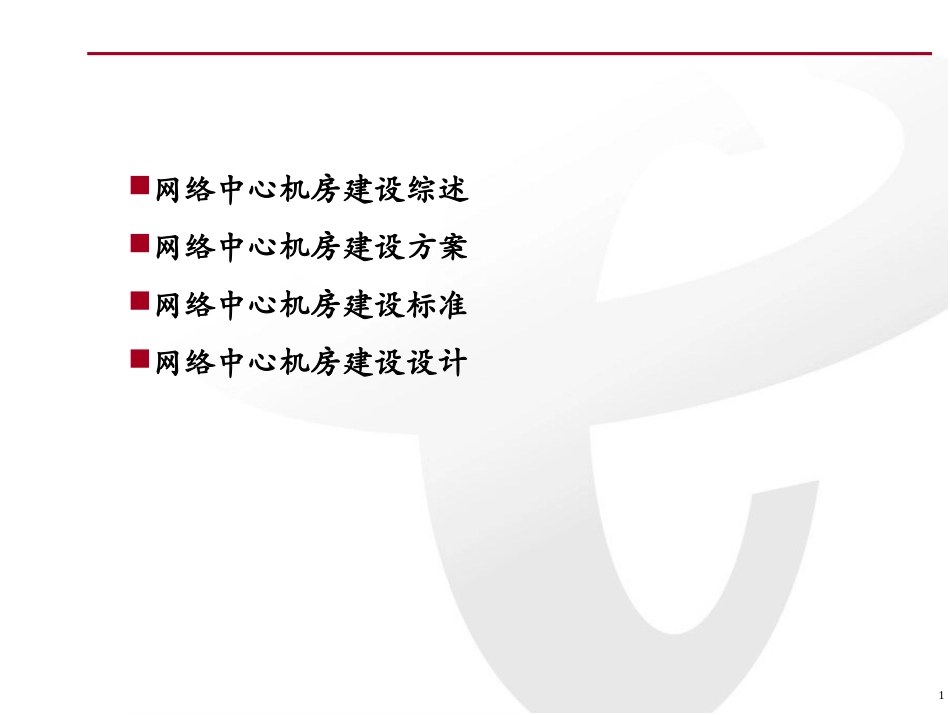

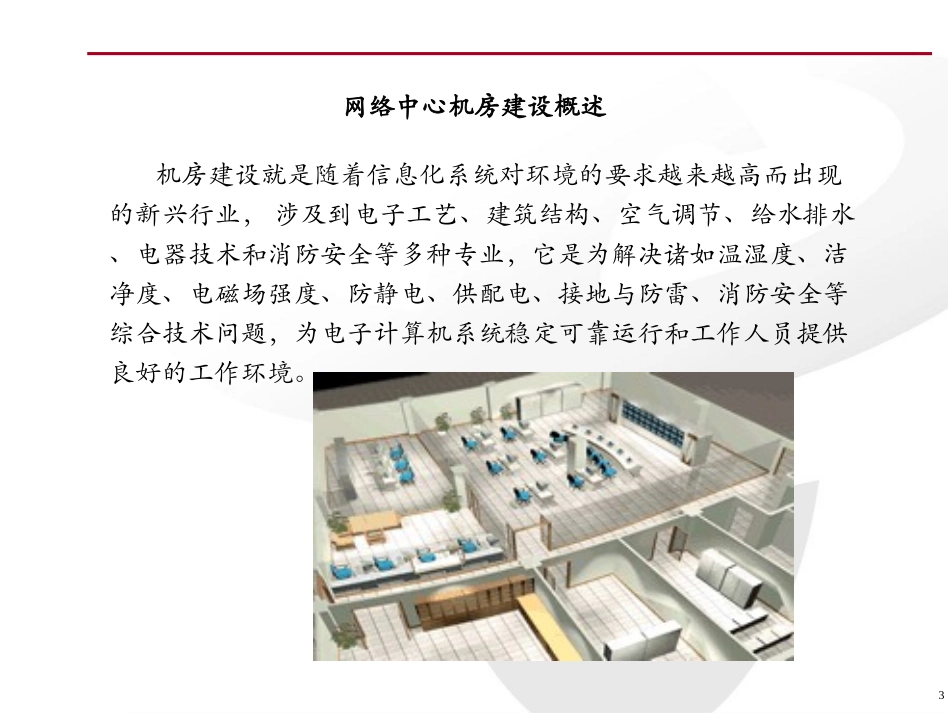

1网络中心机房建设综述网络中心机房建设方案网络中心机房建设标准网络中心机房建设设计2网络中心机房建设概述由于计算机设备的集成度越来越高，网络化程度也越来越高，所以信息系统更加依赖于高可靠的网络中心的不间断运行。网络中心的高可靠运行需求，给机房场地环境带来了更高的要求。3网络中心机房建设概述机房建设就是随着信息化系统对环境的要求越来越高而出现的新兴行业，涉及到电子工艺、建筑结构、空气调节、给水排水、电器技术和消防安全等多种专业，它是为解决诸如温湿度、洁净度、电磁场强度、防静电、供配电、接地与防雷、消防安全等综合技术问题，为电子计算机系统稳定可靠运行和工作人员提供良好的工作环境。4网络中心机房建设内容机房装修系统机房布线系统(网络布线、电话布线、DDN、卫星线路等布线)机房屏蔽、防静电系统(屏蔽网、防静电地板等)机房防雷接地系统机房保安系统(防盗报警、监控、门禁)机房环境监控系统机房专业(精密)空调通风系统机房服务器及网络设备机柜/机架机房照明及应急照明系统机房UPS配电系统机房设备远程控制管理系统(KVM)5网络中心机房建设标准建设标准另附，下表为机房建设的基本参数要求编号项目设计指标1温度20～25℃整定：22℃±2℃2湿度45%～65%，50±10%3温度变化率<5℃/时，不得结露4新风量新风量供给按每人每小时不小于40立方米或室内总送风量的3%5-10%取新风偏大，浪费能源，因为精密空调大风量，基数高5尘埃≤18000粒/L6噪音主操作员位置≤65dBA7照度机房300-500Lux，应急≥5-10Lux,8直流地接地阻值≤1欧，零、地电位差≤1V（大楼共点接地0.5欧）9交流地交流工作接地系统接地电阻＜4Ω10安全地电力系统安全保护接地电阻及静电接地电阻＜4Ω11电源频率电源频率：50HZ±0.2HZ、电源电压：380V/22V±5V12防雷保护防雷保护接地系统接地电阻＜10Ω13均布载荷主机房楼板500-700kg/m26怎样进行网络中心机房建设设计在进行网络中心机房设计前，先要确定所需要的机房面积。哪怎样计算所需要的机房面积呢？如果用户没有确定的机房场地及面积可以参考《机房建设标准》来计算1、网络中心机房组成应按计算机运行特点及设备具体要求确定，一般宜由主机房、基本工作间、第一类辅助房间、第二类辅助房间、第三类辅助房间等组成。2、网络中心机房的使用面积应根据计算机设备的外形尺寸布置确定。在计算机设备外形尺寸不完全掌握的情况下，电子计算机机房的使用面积应符合下列规定：7怎样进行网络中心机房建设设计一、主机房面积可按下列方法确定：1.当计算机系统设备已选型时，可按下式计算：A=K∑S（2.2.2-1）式中A--计算机主机房使用面积（m2）；K--系数，取值为5～7；S--计算机系统及辅助设备的投影面积（m2）。2.当计算机系统的设备尚未选型时，可按下式计算：A=KN（2.2.2-1）式中K--单台设备占用面积，可取4.5～5.5（m2/台）；N--计算机主机房内所有设备的总台数。二、基本工作间和第一类辅助房间面积的总和，宜等于或大于主机房面积的1.5倍。三、上机准备室、外来用户工作室、硬件及软件人员办公室等可按每人3.5m2～4m2计算。8怎样进行网络中心机房建设设计在确定设计网络中心机房面积及位置后，就要确定机房布局：即根据机房平面及用户需求，遵循机房建设规范及相关标准，划分合理的布局。机房布局，需要考虑以下几点：1、不仅要考虑到增加主机房有效面积的利用率，便于机房设备、服务器机柜的合理摆放；又要兼顾人员和设备的进出通道，避免人员频繁穿越机房区域；还要体现出企业机房的美观、科技形象。2、机房平面和空间布局应具有适当的灵活性，以便设备增容或扩建。3、尽可能合并和减少辅助机房区房间，提高主机房和一类辅助间的利用面积。4、便于设备摆放和人员操作，同时满足空调制冷、电源配电的需要。5、进出通道合理布局，便于机房管理人员、维护、参观访问人员合理分流。6、在做机房布局设计时需要与用户多沟通，深入了解用户对布局及功能区的需求，最终确定布局后才能进行下一步的工作。9怎样进行网络中心机房建设设计机房的功能布局一般分为：主机房：用于安置小型机/服务器等主机、通讯网络区域（内外网络）、存储区域...
