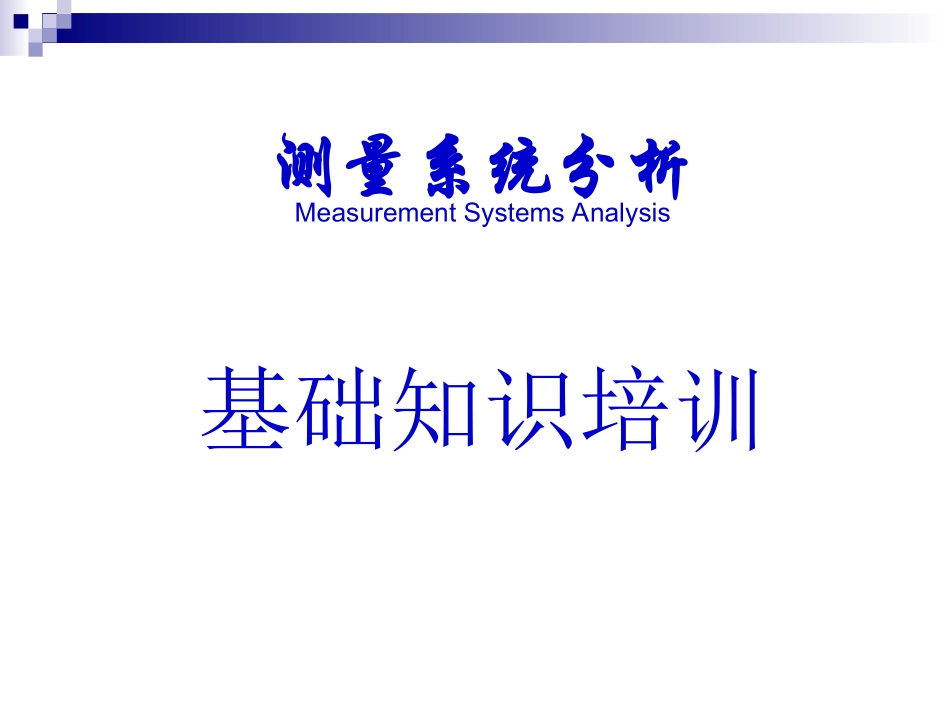

MSA 测量系统分析VIP免费

测量系统分析MeasurementSystemsAnalysis基础知识培训内容术语测量系统分析的目的、意义实施测量系统分析的时期测量系统分析的方法测量系统分析的具体过程结果分析测量系统：用来对被测特性赋值的操作、程序、测量设备、软件以及有关人员的集合；或者可以说用以获取测量结果（数据）的整个过程。根据定义，应将测量过程看成一个制造过程，其产品就是数据。术语测量系统的基本要素：被测对象测量者参照标准测量方法测量仪器测量结果测量过程环境（输入）（输出）术语传统上认为测量设备是测量系统主要的重点—越“重要”的特性，就采用越贵重的量具。测量设备只是测量过程的一部分。应考虑测量设备的适用性、匹配性，应考虑对整个测量系统（使用者、测量设备、测量对象、操作方法、作业场所）的研究。术语测量系统分析（MeasurementSystemsAnalysis）英文缩写MSA:测量系统分析是利用统计技术对测量系统进行分析，确保测量结果—数据的有效性。测量系统分析是质量体系中计量工作的延伸和改进，是质量精化的必须。术语测量系统分析的目的、意义测量系统分析的目的、意义一、在新项目APQP阶段：CYM的做法是：根据《制造工程计划书》和《检查基准书》（进货检查、制品检查）识别出控制过程特性、产品特性的项目所有的SC和CC特性及用户有特别要求的项目根据以上项目,编制《测量系统分析实施计划》实施测量系统分析的时期一、目的：对测量系统的“实用性”进行评估和确认操作人员在测量过程中的“一致性”；二、评价对象及方法三、具体任务内容：NO.123copyto:PJ×1生产×1提出MSA评价结果报告陈越鸰7.05数据整理陈越鸰6.296.30数据测取白代梅、徐雪梅等6.136.29备注2指针高度确认具1±0.4mm0433GO/NOGO活动＋任务任务实施者开始日期完成日期1995L指示检查台测量系统0344GO/NOGOMSA方法3人995L组合仪表50台备注3人995L组合仪表50台组装B08组装B08承认会签作成NO.测量系统名称评价人数评价用样品及样品数量具公司编号6月10日995L测量系统分析实施计划2011年新项目月度计划实施测量系统分析的时期一、在新项目APQP阶段：CYM新项目MSA实施计划:二、在量产阶段：CYM的做法是：每年底，从上一年《年度MSA定期测量系统分析计划》及本年度所有新项目《MSA测量系统分析实施计划》中识别出需要进行MSA分析的项目，编制次年《年度MSA定期测量系统分析计划》。每月25日前根据年度计划编制下月度《MSA测量系统分析实施计划》。实施测量系统分析的时期一、目的：对测量系统的“实用性”进行评估和确认操作人员在测量过程中的“一致性”；作成二、分析形式：重复性与再现性(R&R)、重复性、GO/NOGO；三、计划任务：1234567891011121S80示值检查台测量系统（示值、各特殊特性灯点亮）0280GO/NOGO●350组装B092S80/310B指针高度确认具8.65±0.4mm测量系统0281GO/NOGO●350组装B093S80/310B指针高度确认具0.7mm测量系统0281GO/NOGO●350组装B094S80/310B电烙铁测温仪测量系统0277R&R●310组装B275S80表玻璃成型件安装尺寸测量(游标卡尺0～500）0015R&R●310成型6310B示值检查台测量系统（示值、各特殊特性灯点亮）0280GO/NOGO●350组装B097P11-C示值检查台测量系统0229GO/NOGO●350组装B058P11-C指针高度确认具1+0.4mm测量系统0464GO/NOGO●350组装B0597D1背光组合外形尺寸98.6±0.3测量(游标卡尺0～150）0251R&R○310受入检查107D2示值检查台测量系统0423GO/NOGO●350组装B06117D2指针高度确认具测量系统355GO/NOGO●350组装B061210A2示值检查台测量系统0463GO/NOGO●350组装B031310A2指针高度确认具1.4-2.4mm测量系统0396GO/NOGO●350组装B031310A2指针高度确认具1.0-2.0mm测量系统0397GO/NOGO●350组装B0314锡膏厚度检测仪测量系统0449R&R○310SMT15磁通计测磁钢磁通量61±4MX0078R&R○310组装B4016CC30钢球压入高度2.8±0.03测量系统0097R&R○310组装B4017三座标测量系统0199R&R○31018影像测试仪测量系统0064R&R○310协助部门备注：在发生以下变更时,需重新进行MSA分析:1、操作人员发生变化；2、计量器具经修理、更换、调整后；3、待检...
