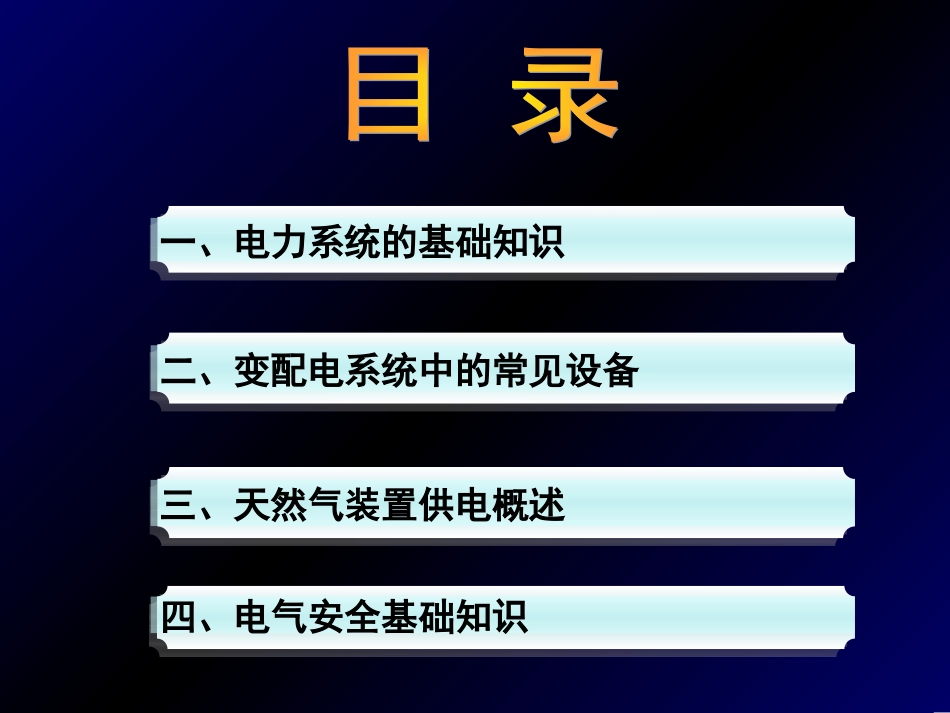

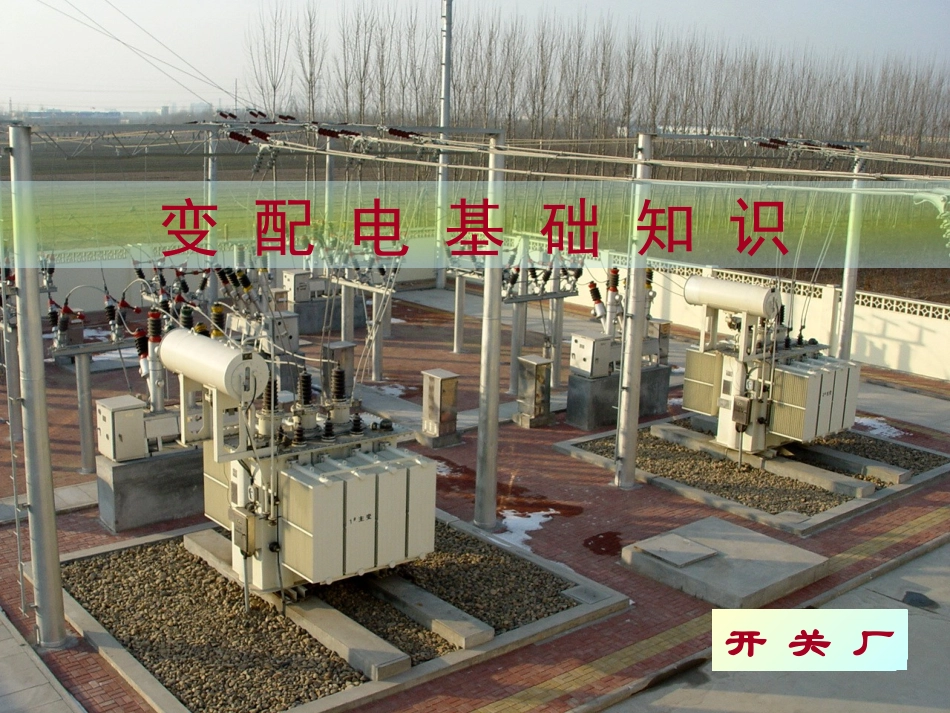

变配电基础知识开关厂四、电气安全基础知识三、天然气装置供电概述二、变配电系统中的常见设备一、电力系统的基础知识一、电力系统的基础知识电力系统的定义1发电厂2电力网3变配电系统4一次系统与二次系统5电能是由发电厂生产的。发电厂一般建在燃料、水力丰富的地方，而和电能用户的距离一般又很远。为了降低输电线路的电能损耗和提高传输效率，由发电厂发出的电能，要经过升压变压器升压后，再经输电线路传输，这就是所谓的高压输电。电能经高压输电线路送到距用户较近的降压变电所，经降压后分配给用户应用。这样，就完成一个发电、变电输电、配电和用电的全过程。我们把连接发电厂和用户之间的环节称为电力网。把发电厂、电力网和用户组成的统一整体称为电力系统。电力系统定义——解释1电力系统是动力系统的一部分，由发电厂、变电站、输配电装置、电力网的线路和用户用电设备组成的（即发、变、输、配、用电）。电力系统定义——含义1~ÊäµçÏß·µçÄÜÓû§µçÁ¦ÍøµçÁ¦ÏµÍ³·¢µç»úÉýѹ±äѹÆ÷½µÑ¹±äѹÆ÷电力系统定义——结构图1电力系统热力系统动力系统发电厂变电站输配电装置电力网的线路用户用电设备热电厂动力管道用户用热设备动力系统由电力系统互相联系的发电厂、变电站、电力线路和用户用电设备，以及由热力系统互相联系的热电厂、动力管道和用户用热设备的总体叫动力系统。1）电力系统的同时性：发电，输电，用电即生产、输送、分配和消费是同时完成，不能大量储存。2）电力系统的整体性：发电厂，变压器，高压输电线路，配电线路和用电设备在电网中是一个整体，不可分割，缺少任一环节，电力运行都可能完成。3）电力系统的快速性：电能输送过程迅速，系统中发电机、变压器、电力线路和用电设备等的投入和撤除都是在一瞬间完成的，所以，系统的暂态过程非常短暂。4）电力系统的连续性：电能需要时刻的调整。5）电力系统的实时性：电网事故发展迅速涉及面大，需要时刻安全监视。6）电力系统的随机性：运行中负荷随机变化，随时会发生异常情况及事故。电力系统定义——运行特点1发电厂是生产电能的工厂，它把非电形式的能量转换成电能，它是电力系统的核心。根据所利用能源的不同，发电厂分为水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂等类型。发电厂——定义2它是利用水流的位能来生产电能的。当控制水流的闸门打开时，强大的水流冲击水轮机，使水轮机转动，水轮机带动发电机旋转发电。其能量转换过程是：水流位能→机械能→电能。发电厂——水力发电厂，简称水电站。2发电机转子水利发电机示意图进水出水推动旋转它是利用燃料的化学能来生产电能的。通常的燃料是煤，在火电厂，煤被粉碎成煤粉，煤粉在锅炉的炉膛内充分燃烧，将锅炉内的水加热成高温高压的蒸汽，蒸汽推动汽轮机转动，汽轮机带动发电机旋转发电。其能量的转换过程是：煤的化学能→热能→机械能→电能。发电厂——火力发电厂，简称火电厂。2火力发电机示意图它是利用原子核的裂变能来生产电能的。其生产过程与火电厂基本相同，只是以核反应堆代替了燃煤锅炉，以少量的核燃料代替大量的煤炭。其能量转换过程是：核裂变能→热能→机械能→电能。由于核能是巨大的能源，而且核电站的建设具有重要的经济和科研价值，所以世界上很多国家都很重视核电建设，核电在整个发电量中的比重正逐年增长。发电厂——核能发电厂，通常称核电站。2核电站运行原理图示利用风力的动能来生产电能的，它建在有丰富风力资源的地方。地热发电厂，就是利用地球内部蕴藏的大量地热来生产电能的，它建在有足够地热资源的地方。发电厂——风力发电厂2发电厂——地热发电厂2利用地热的热能来生产电能，建在具有地热资源的地方。西藏自治区羊八井地热电厂正在发电。是利用太阳光的热能来生产电能的。太阳能发电厂建在常年日照时间长的地方。发电厂——太阳能发电厂2电力网又称电网，是电力系统的一部分。由变电站、配电装置和各种不同电压等级的线路组成。通过它将电力输送和分配到用电的地方去。它是联接发电厂和电能用户的中间环节，由变电所...
