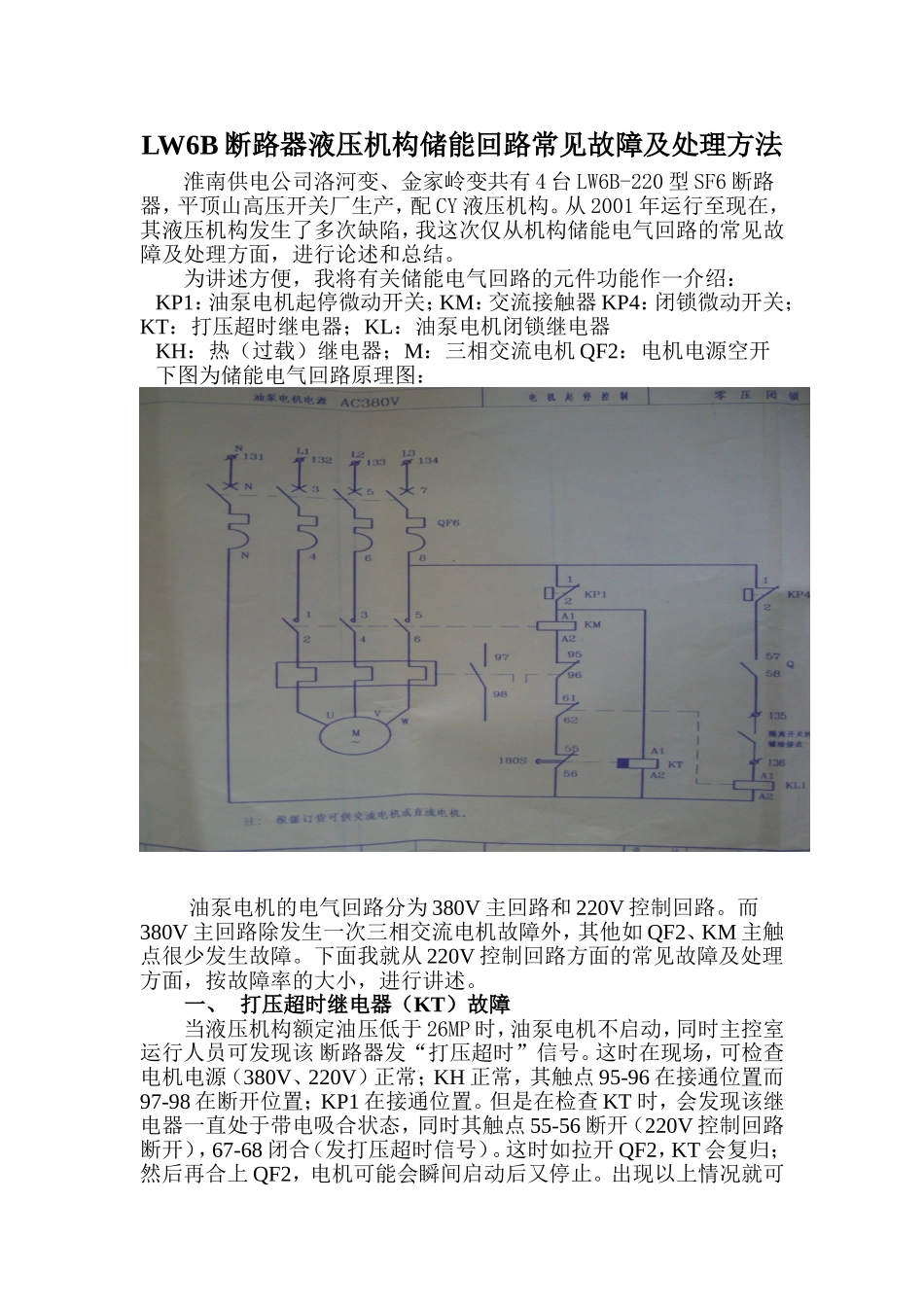

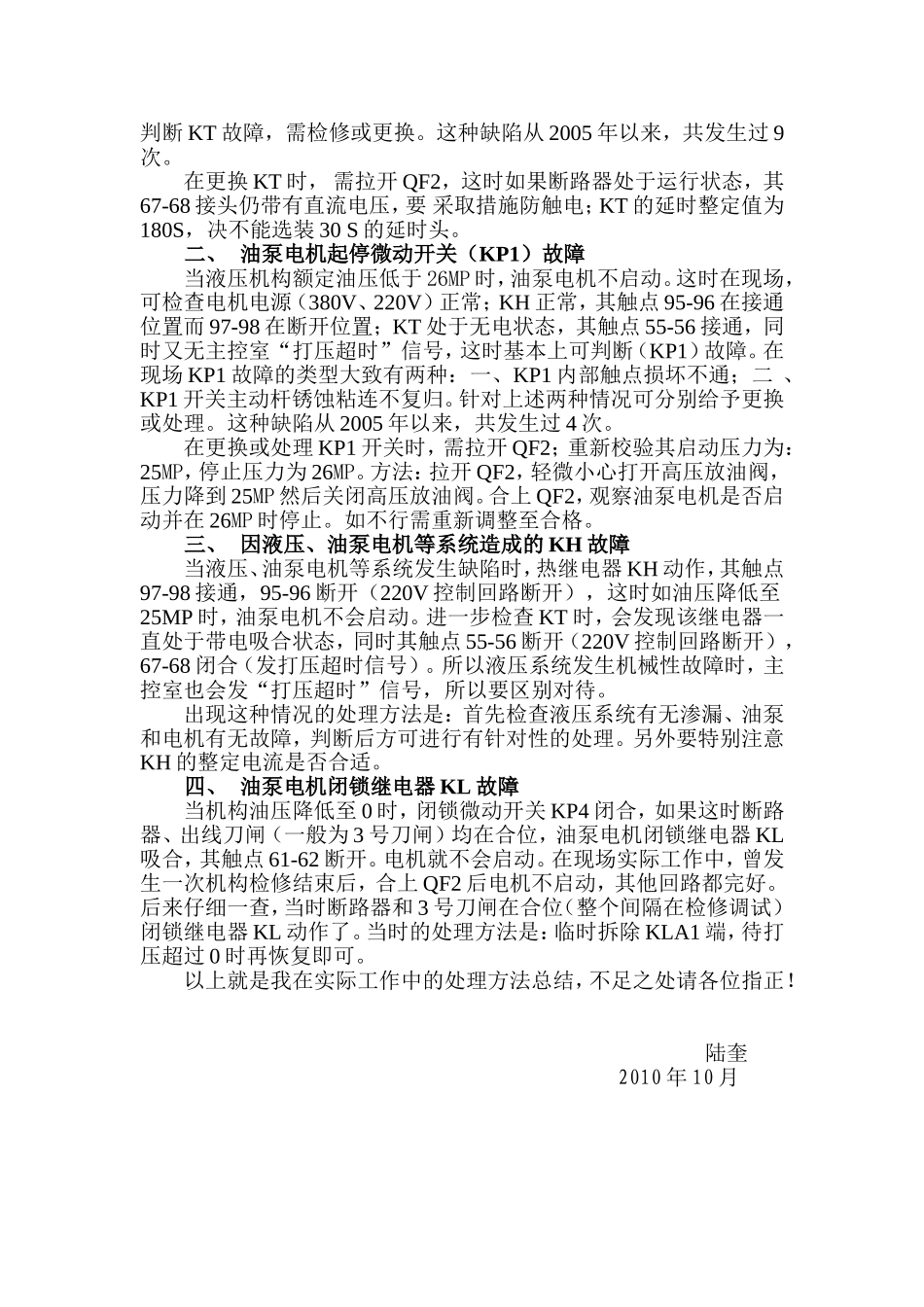

LW6B断路器液压机构储能回路常见故障及处理方法淮南供电公司洛河变、金家岭变共有4台LW6B-220型SF6断路器，平顶山高压开关厂生产，配CY液压机构。从2001年运行至现在，其液压机构发生了多次缺陷，我这次仅从机构储能电气回路的常见故障及处理方面，进行论述和总结。为讲述方便，我将有关储能电气回路的元件功能作一介绍：KP1：油泵电机起停微动开关；KM：交流接触器KP4：闭锁微动开关；KT：打压超时继电器；KL：油泵电机闭锁继电器KH：热（过载）继电器；M：三相交流电机QF2：电机电源空开下图为储能电气回路原理图：油泵电机的电气回路分为380V主回路和220V控制回路。而380V主回路除发生一次三相交流电机故障外，其他如QF2、KM主触点很少发生故障。下面我就从220V控制回路方面的常见故障及处理方面，按故障率的大小，进行讲述。一、打压超时继电器（KT）故障当液压机构额定油压低于26MP时，油泵电机不启动，同时主控室运行人员可发现该断路器发“打压超时”信号。这时在现场，可检查电机电源（380V、220V）正常；KH正常，其触点95-96在接通位置而97-98在断开位置；KP1在接通位置。但是在检查KT时，会发现该继电器一直处于带电吸合状态，同时其触点55-56断开（220V控制回路断开），67-68闭合（发打压超时信号）。这时如拉开QF2，KT会复归；然后再合上QF2，电机可能会瞬间启动后又停止。出现以上情况就可判断KT故障，需检修或更换。这种缺陷从2005年以来，共发生过9次。在更换KT时，需拉开QF2，这时如果断路器处于运行状态，其67-68接头仍带有直流电压，要采取措施防触电；KT的延时整定值为180S，决不能选装30S的延时头。二、油泵电机起停微动开关（KP1）故障当液压机构额定油压低于26MP时，油泵电机不启动。这时在现场，可检查电机电源（380V、220V）正常；KH正常，其触点95-96在接通位置而97-98在断开位置；KT处于无电状态，其触点55-56接通，同时又无主控室“打压超时”信号，这时基本上可判断（KP1）故障。在现场KP1故障的类型大致有两种：一、KP1内部触点损坏不通；二、KP1开关主动杆锈蚀粘连不复归。针对上述两种情况可分别给予更换或处理。这种缺陷从2005年以来，共发生过4次。在更换或处理KP1开关时，需拉开QF2；重新校验其启动压力为：25MP，停止压力为26MP。方法：拉开QF2，轻微小心打开高压放油阀，压力降到25MP然后关闭高压放油阀。合上QF2，观察油泵电机是否启动并在26MP时停止。如不行需重新调整至合格。三、因液压、油泵电机等系统造成的KH故障当液压、油泵电机等系统发生缺陷时，热继电器KH动作，其触点97-98接通，95-96断开（220V控制回路断开），这时如油压降低至25MP时，油泵电机不会启动。进一步检查KT时，会发现该继电器一直处于带电吸合状态，同时其触点55-56断开（220V控制回路断开），67-68闭合（发打压超时信号）。所以液压系统发生机械性故障时，主控室也会发“打压超时”信号，所以要区别对待。出现这种情况的处理方法是：首先检查液压系统有无渗漏、油泵和电机有无故障，判断后方可进行有针对性的处理。另外要特别注意KH的整定电流是否合适。四、油泵电机闭锁继电器KL故障当机构油压降低至0时，闭锁微动开关KP4闭合，如果这时断路器、出线刀闸（一般为3号刀闸）均在合位，油泵电机闭锁继电器KL吸合，其触点61-62断开。电机就不会启动。在现场实际工作中，曾发生一次机构检修结束后，合上QF2后电机不启动，其他回路都完好。后来仔细一查，当时断路器和3号刀闸在合位（整个间隔在检修调试）闭锁继电器KL动作了。当时的处理方法是：临时拆除KLA1端，待打压超过0时再恢复即可。以上就是我在实际工作中的处理方法总结，不足之处请各位指正！陆奎2010年10月
