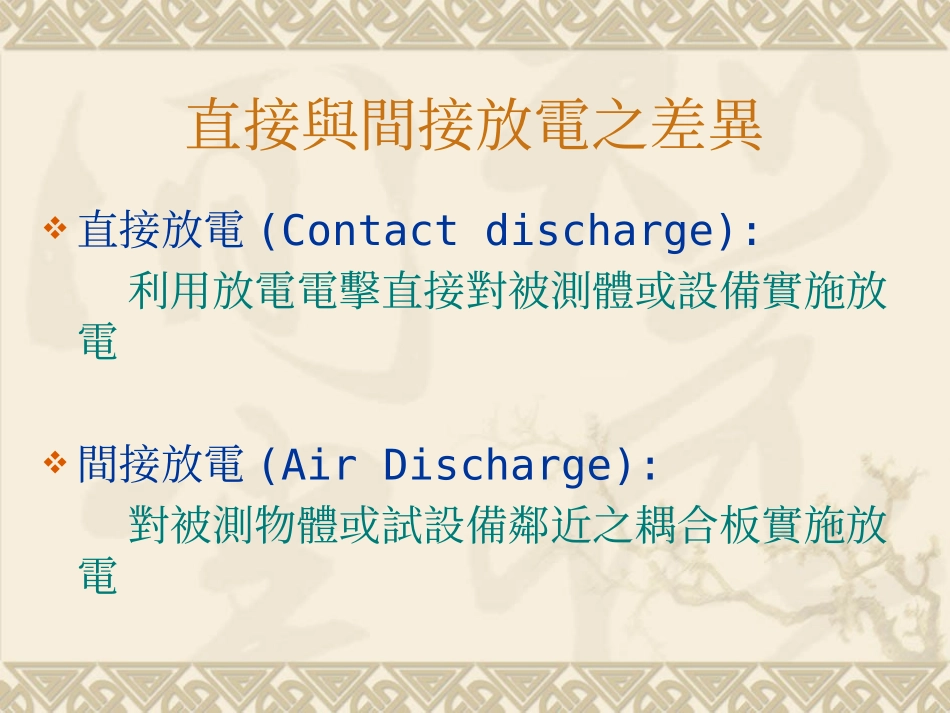

IEC61000-4-2靜電放電抗擾性測試PreparedBy利諾科技目的及應用場合靜電放電抗擾性測試模擬操作人員或物體在接觸設備時產生的放電及人或物體相對對鄰近物體之放電,以檢測被測設備抵抗靜電放電之干擾能力-直接放電:通過導體直接耦合方式-間接放電:透過空間輻射耦合方式直接與間接放電之差異直接放電(Contactdischarge):利用放電電擊直接對被測體或設備實施放電間接放電(AirDischarge):對被測物體或試設備鄰近之耦合板實施放電測試之目的IEC61000-4-2標準設立之目的主要建立共通的和可重現性之基準用來評核電力和電子設備在遭受靜電放電後呈現之性能否符合法規之規範除上之外,它還包括從人體接近被害設備物體間之發生之靜電放電此標準之應用場合此標準適用於非特殊之電子電氣設備,具基礎EMC之標準制定產品有關EMC(電磁兼容性)標準時應根據產品之特性和工作場合來選擇合適之測試與嚴格等級靜電放電(Electrostaticdischarge):具有不同靜電電位之物體在相互靠近或直接接觸引起之電荷轉移現象靜電放電測試等級接觸放電(ContactDischarge)空氣放電(AirDischarge)等級測試電壓/KV等級測試電壓/KV12122424363848415x特殊x特殊靜電放電測試等級靜電放電測試中,接觸放電(ContactDischarge)是首選的測試方式-也就是說在相同的放電電壓情況下,接觸放電之嚴格度遠大於空氣放電之嚴格度特例:某些情況下例如鍵盤之金屬導電部分藏在絕緣層覆蓋下,及設備螺絲釘之金屬部分有時可見不可及.此時就不得不用空氣放電之測試方法了測試等級具體之測試等級必須要由產品技術委員會根據產品之使用情況來選擇但標準中建議:在被測物體設備具有絕緣表面之情況下,可使用放電電壓高達15KV之空氣放電方法,然而現今許多測試是依據客戶端之要求執行比法規規定更嚴格之位準放電達到測試之目的也就是說放電電壓高過15KV靜電放電測試設備靜電放電產生器簡圖:DC高壓Rc=50~100MohmRd=330ohm放電開關Cs=150pF放電電極放電回路連接點*用150pF電容器模擬人體電容及330歐姆放電電阻模擬人體電阻對於再現人體放電,其測試之嚴格度是夠的靜電放電產生器輸出電流典型波形峰值電流上升時間:0.7-1ns30ns地方之電流60ns地方之電流放電電流波形參數測試等級電壓KV放電峰值電流+/-10%A放電開關操作時的上升時間tr/ns在30ns時之電流(+/-30%)A在60ns時之電流(+/-30%)A127.50.7~14224150.7~1843622.50.7~112648300.7~1168測試之方法測試分為兩種:[1]於實驗室進行測試之形式(適應性)測試[2]於最終安裝條件下對設備進行之安裝後測試一般實驗試進行之測試形式為標準之優先測試方法測試環境測試環境溫度:15~35℃℃相對溼度:30%~60%大氣壓力:86KPa(860mbar)~106KPa(1060mbar)*****電磁環境應不影響測試之結果*****測試前須確認事項測試時需用直接放電測試或間接放電測試方式進行被測物設備典型之工作條件為何?應該選擇哪一個條件下進行測試才有效?被測物是按照桌上型或是按落地式方式逕行測試?首先確定施加放電點用20次/秒方式先預掃放電一次對有懷疑之地方做重點測試測試前須確認事項在可接觸點上採用直接放電,在不可接觸點上或絕緣表面採用空氣放電(AirDischarge)被測物需進行何種等級之測試?每個測試點應施加放電次數幾次?被測物除了做直接放電測試外,是否還需進行間接放電?針對放電耦合板放置位置又如何?是否還要進行安裝後之靜電放電測試法規如何說?只要有可能-一律採用接觸放電方式進行測試針對待測物體具塗裝飾漆而非絕緣用途之漆之情況下:要用放電電擊刺穿絕緣漆直至金屬層進行測試,若是製造廠商堅稱此為漆層為絕緣用途將只進行空氣放電測試並注意所使用之放電電擊需垂直接近被測物體要盡快接近代測物使靜電放電發生,放電時放電槍之接地電纜須與被測物保持至少20公分距離避免接地電纜與待測物間附加感應影響到測試結果直接放電測試直接放電測試中,放電電擊直接對待測物設備進行測試而測試之對象包含用戶在使用中可能觸及到之任何地方,包括任何帶電維護與校正才可能觸及之地方,例如:控制鍵盤,顯示幕,旋鈕,電源線,機殼,指示燈等在選定放電點之前用20次/秒方式先找出懷疑點之後再...
