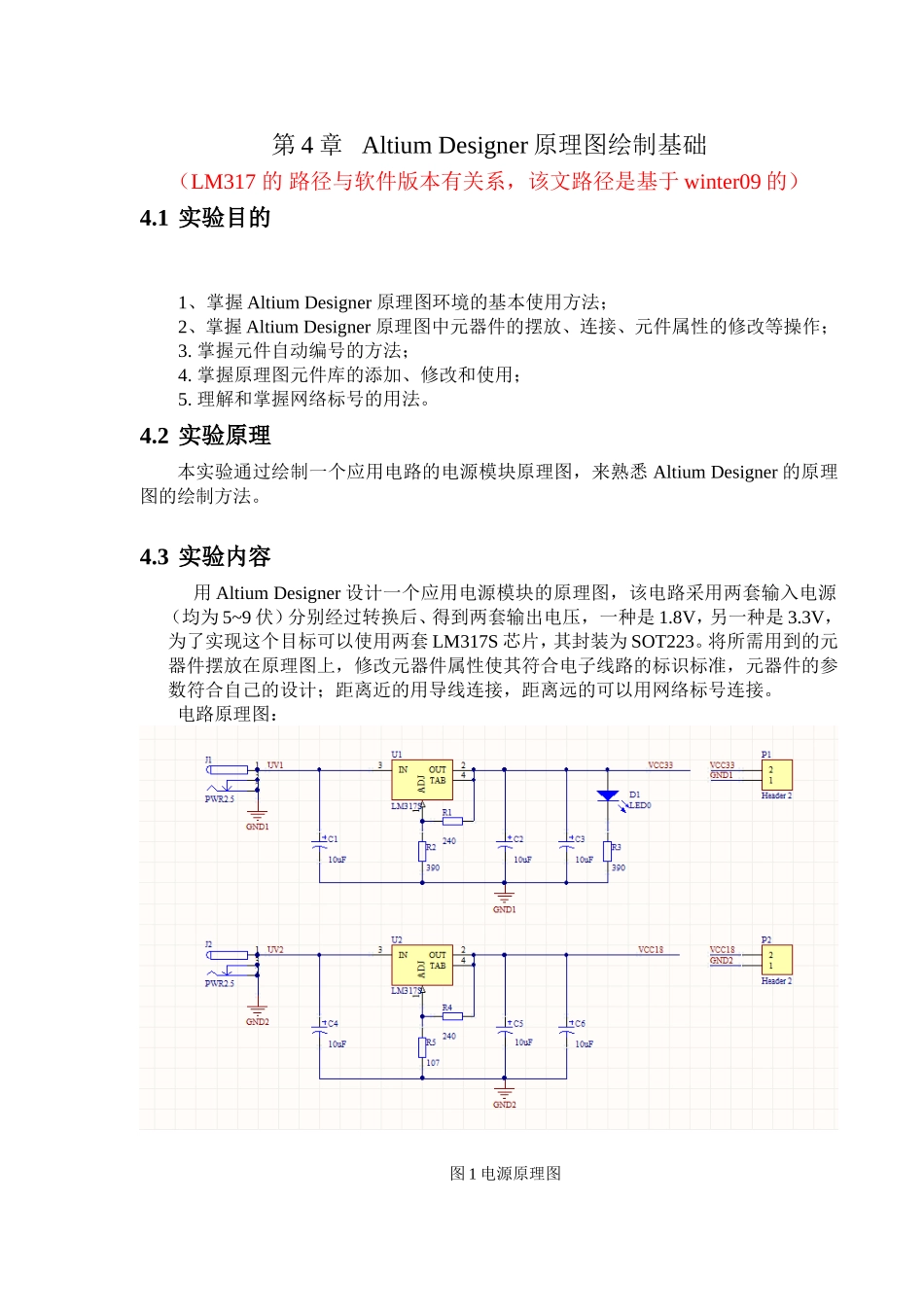

第4章AltiumDesigner原理图绘制基础(LM317的路径与软件版本有关系,该文路径是基于winter09的)4
1实验目的1、掌握AltiumDesigner原理图环境的基本使用方法;2、掌握AltiumDesigner原理图中元器件的摆放、连接、元件属性的修改等操作;3
掌握元件自动编号的方法;4
掌握原理图元件库的添加、修改和使用;5
理解和掌握网络标号的用法
2实验原理本实验通过绘制一个应用电路的电源模块原理图,来熟悉AltiumDesigner的原理图的绘制方法
3实验内容用AltiumDesigner设计一个应用电源模块的原理图,该电路采用两套输入电源(均为5~9伏)分别经过转换后、得到两套输出电压,一种是1
8V,另一种是3
3V,为了实现这个目标可以使用两套LM317S芯片,其封装为SOT223
将所需用到的元器件摆放在原理图上,修改元器件属性使其符合电子线路的标识标准,元器件的参数符合自己的设计;距离近的用导线连接,距离远的可以用网络标号连接
电路原理图:图1电源原理图4

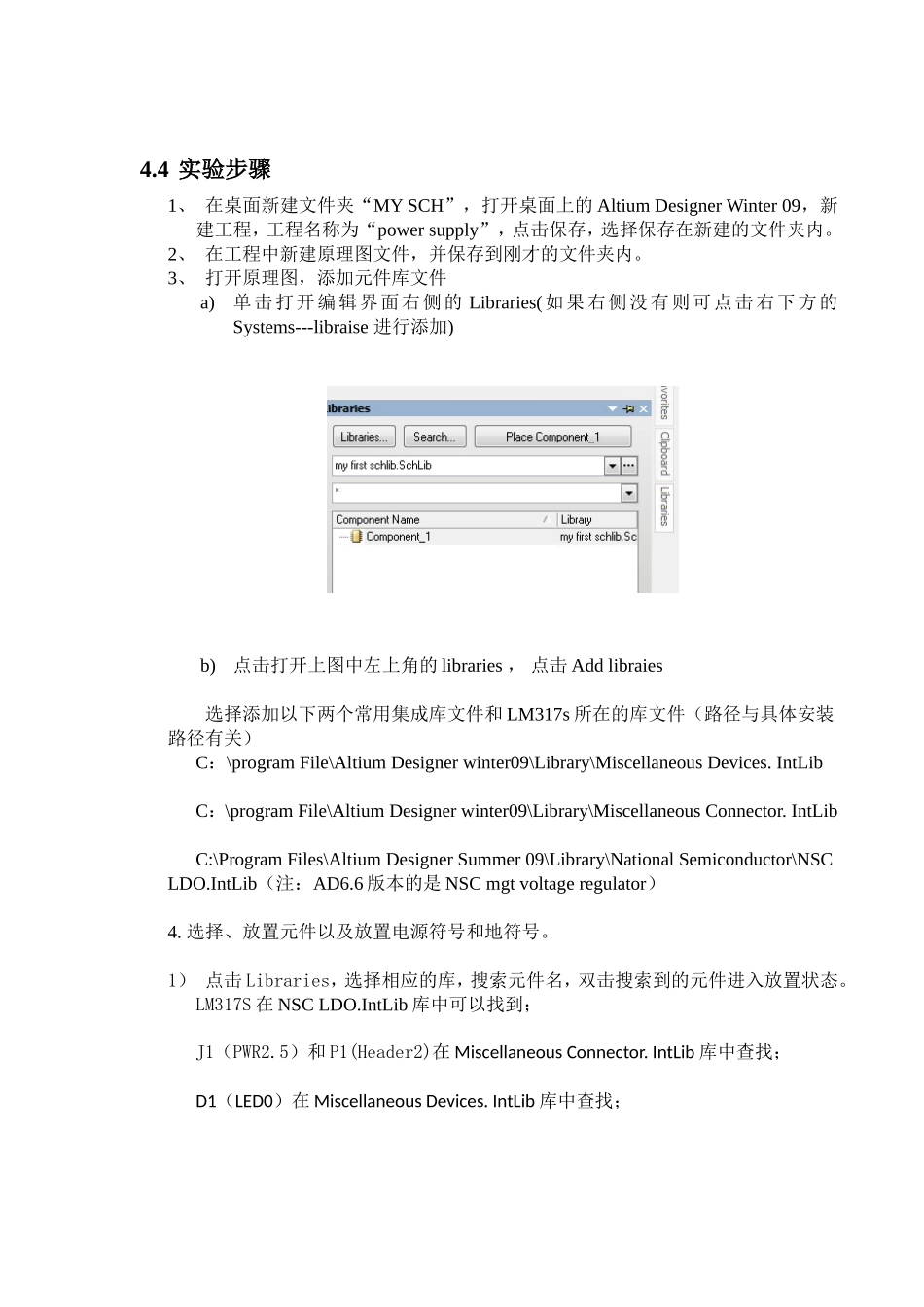

4实验步骤1、在桌面新建文件夹“MYSCH”,打开桌面上的AltiumDesignerWinter09,新建工程,工程名称为“powersupply”,点击保存,选择保存在新建的文件夹内
2、在工程中新建原理图文件,并保存到刚才的文件夹内

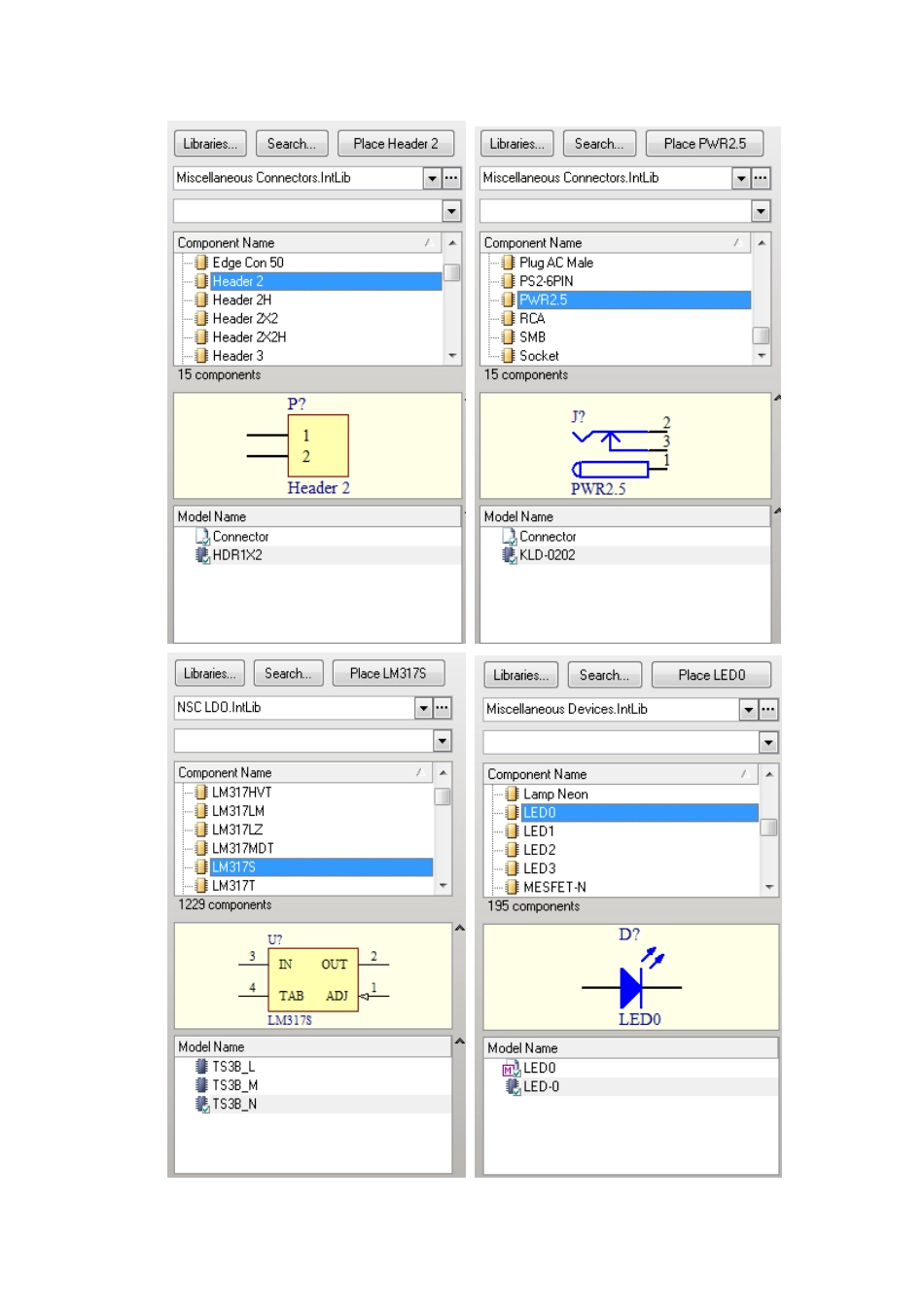

3、打开原理图,添加元件库文件a)单击打开编辑界面右侧的Libraries(如果右侧没有则可点击右下方的Systems---libraise进行添加)b)点击打开上图中左上角的libraries,点击Addlibraies选择添加以下两个常用集成库文件和LM317s所在的库文件(路径与具体安装路径有关)C:\programFile\AltiumDesignerwinter09\Library\MiscellaneousDevices
