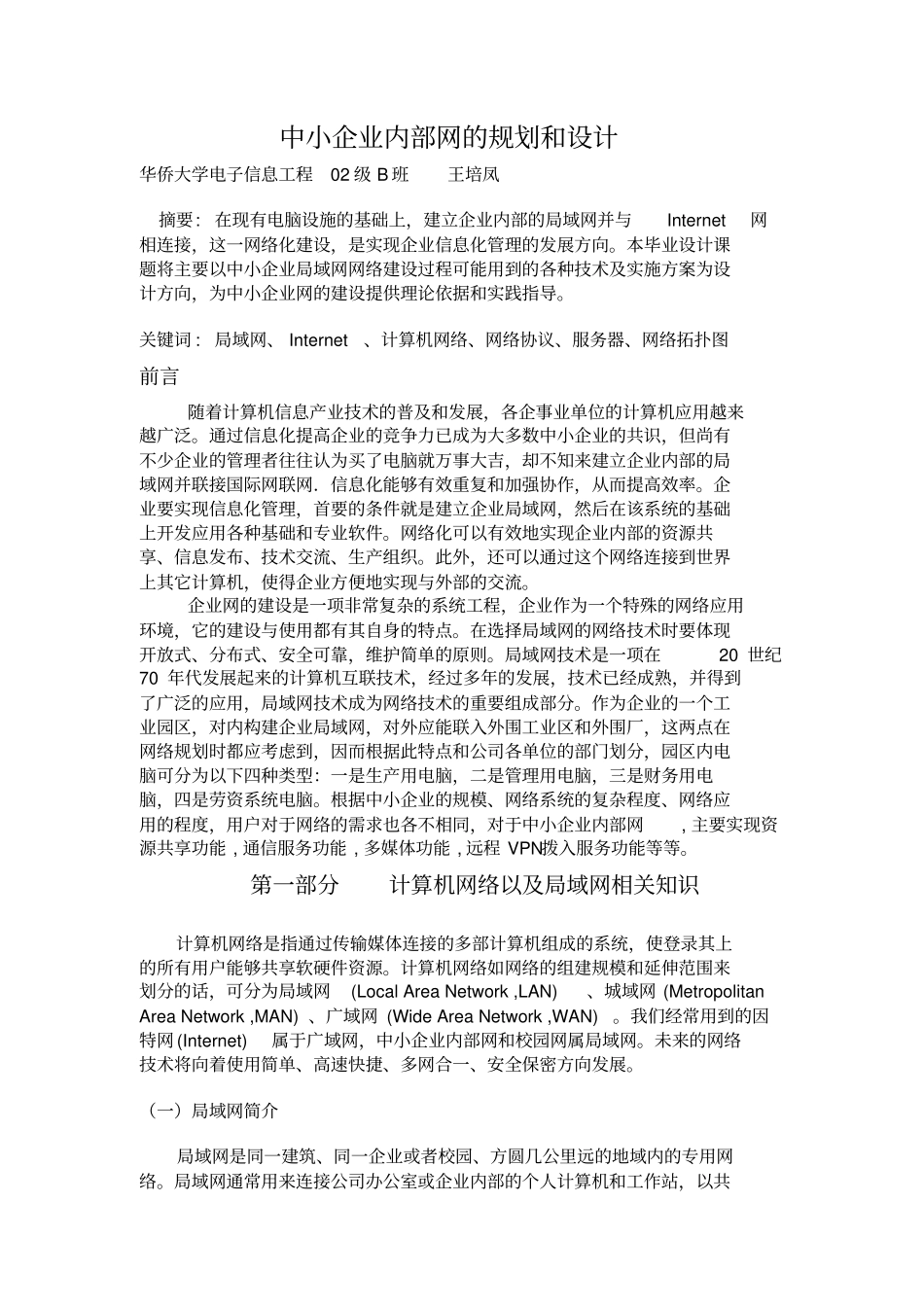

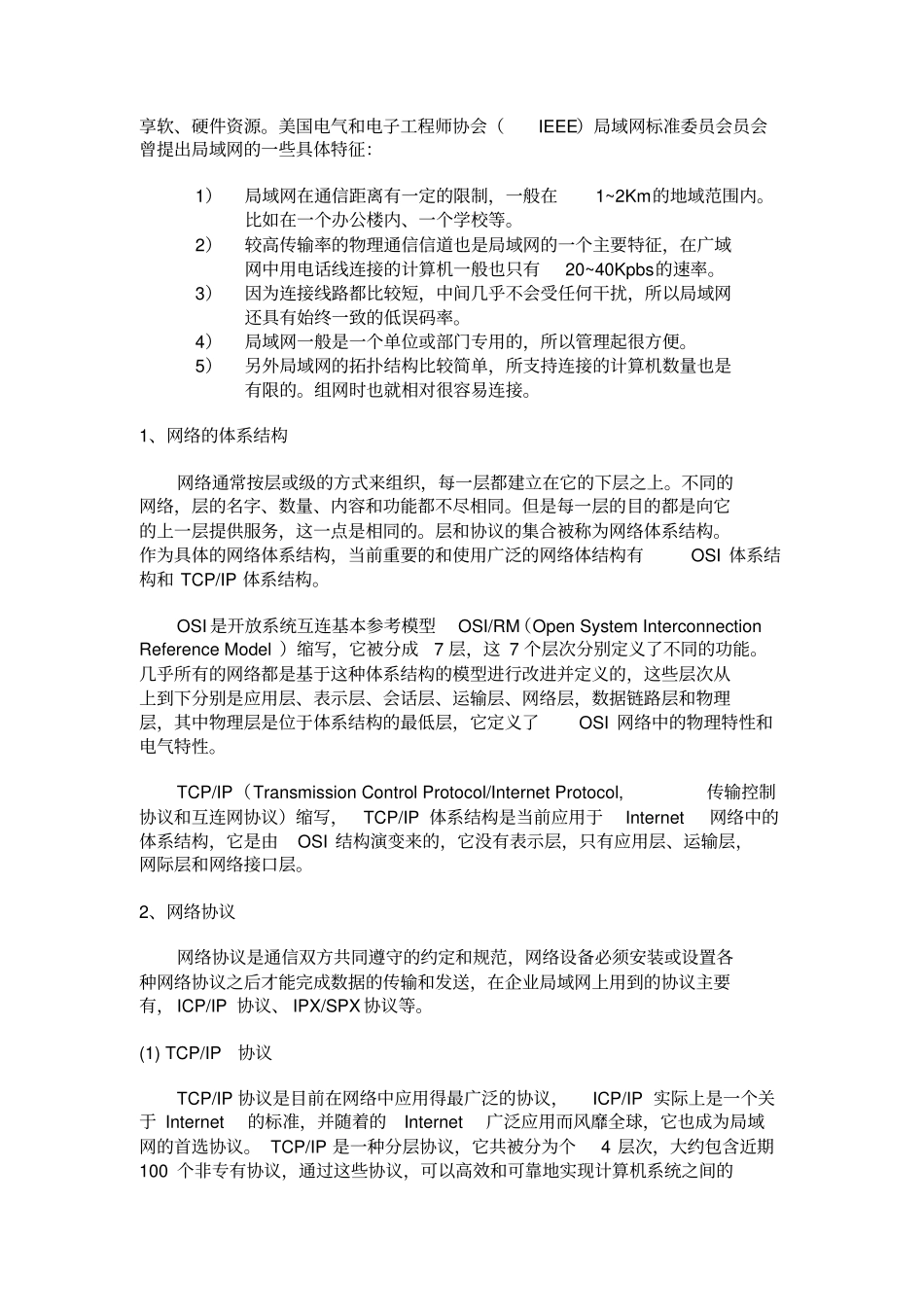

中小企业内部网的规划和设计华侨大学电子信息工程02级B班王培凤摘要:在现有电脑设施的基础上，建立企业内部的局域网并与Internet网相连接，这一网络化建设，是实现企业信息化管理的发展方向。本毕业设计课题将主要以中小企业局域网网络建设过程可能用到的各种技术及实施方案为设计方向，为中小企业网的建设提供理论依据和实践指导。关键词:局域网、Internet、计算机网络、网络协议、服务器、网络拓扑图前言随着计算机信息产业技术的普及和发展，各企事业单位的计算机应用越来越广泛。通过信息化提高企业的竞争力已成为大多数中小企业的共识，但尚有不少企业的管理者往往认为买了电脑就万事大吉，却不知来建立企业内部的局域网并联接国际网联网．信息化能够有效重复和加强协作，从而提高效率。企业要实现信息化管理，首要的条件就是建立企业局域网，然后在该系统的基础上开发应用各种基础和专业软件。网络化可以有效地实现企业内部的资源共享、信息发布、技术交流、生产组织。此外，还可以通过这个网络连接到世界上其它计算机，使得企业方便地实现与外部的交流。企业网的建设是一项非常复杂的系统工程，企业作为一个特殊的网络应用环境，它的建设与使用都有其自身的特点。在选择局域网的网络技术时要体现开放式、分布式、安全可靠，维护简单的原则。局域网技术是一项在20世纪70年代发展起来的计算机互联技术，经过多年的发展，技术已经成熟，并得到了广泛的应用，局域网技术成为网络技术的重要组成部分。作为企业的一个工业园区，对内构建企业局域网，对外应能联入外围工业区和外围厂，这两点在网络规划时都应考虑到，因而根据此特点和公司各单位的部门划分，园区内电脑可分为以下四种类型：一是生产用电脑，二是管理用电脑，三是财务用电脑，四是劳资系统电脑。根据中小企业的规模、网络系统的复杂程度、网络应用的程度，用户对于网络的需求也各不相同，对于中小企业内部网,主要实现资源共享功能,通信服务功能,多媒体功能,远程VPN拨入服务功能等等。第一部分计算机网络以及局域网相关知识计算机网络是指通过传输媒体连接的多部计算机组成的系统，使登录其上的所有用户能够共享软硬件资源。计算机网络如网络的组建规模和延伸范围来划分的话，可分为局域网(LocalAreaNetwork,LAN)、城域网(MetropolitanAreaNetwork,MAN)、广域网(WideAreaNetwork,WAN)。我们经常用到的因特网(Internet)属于广域网，中小企业内部网和校园网属局域网。未来的网络技术将向着使用简单、高速快捷、多网合一、安全保密方向发展。（一）局域网简介局域网是同一建筑、同一企业或者校园、方圆几公里远的地域内的专用网络。局域网通常用来连接公司办公室或企业内部的个人计算机和工作站，以共享软、硬件资源。美国电气和电子工程师协会（IEEE）局域网标准委员会员会曾提出局域网的一些具体特征：1）局域网在通信距离有一定的限制，一般在1~2Km的地域范围内。比如在一个办公楼内、一个学校等。2）较高传输率的物理通信信道也是局域网的一个主要特征，在广域网中用电话线连接的计算机一般也只有20~40Kpbs的速率。3）因为连接线路都比较短，中间几乎不会受任何干扰，所以局域网还具有始终一致的低误码率。4）局域网一般是一个单位或部门专用的，所以管理起很方便。5）另外局域网的拓扑结构比较简单，所支持连接的计算机数量也是有限的。组网时也就相对很容易连接。1、网络的体系结构网络通常按层或级的方式来组织，每一层都建立在它的下层之上。不同的网络，层的名字、数量、内容和功能都不尽相同。但是每一层的目的都是向它的上一层提供服务，这一点是相同的。层和协议的集合被称为网络体系结构。作为具体的网络体系结构，当前重要的和使用广泛的网络体结构有OSI体系结构和TCP/IP体系结构。OSI是开放系统互连基本参考模型OSI/RM（OpenSystemInterconnectionReferenceModel）缩写，它被分成7层，这7个层次分别定义了不同的功能。几乎所有的网络都是基于这种体系结构的模型进行改进并定义的，这些层次从上到下分别是应用层、表示层、会话层、运输层、网络层，数据链路层和物理层，其中物理层是位于体系结构的最低层...
