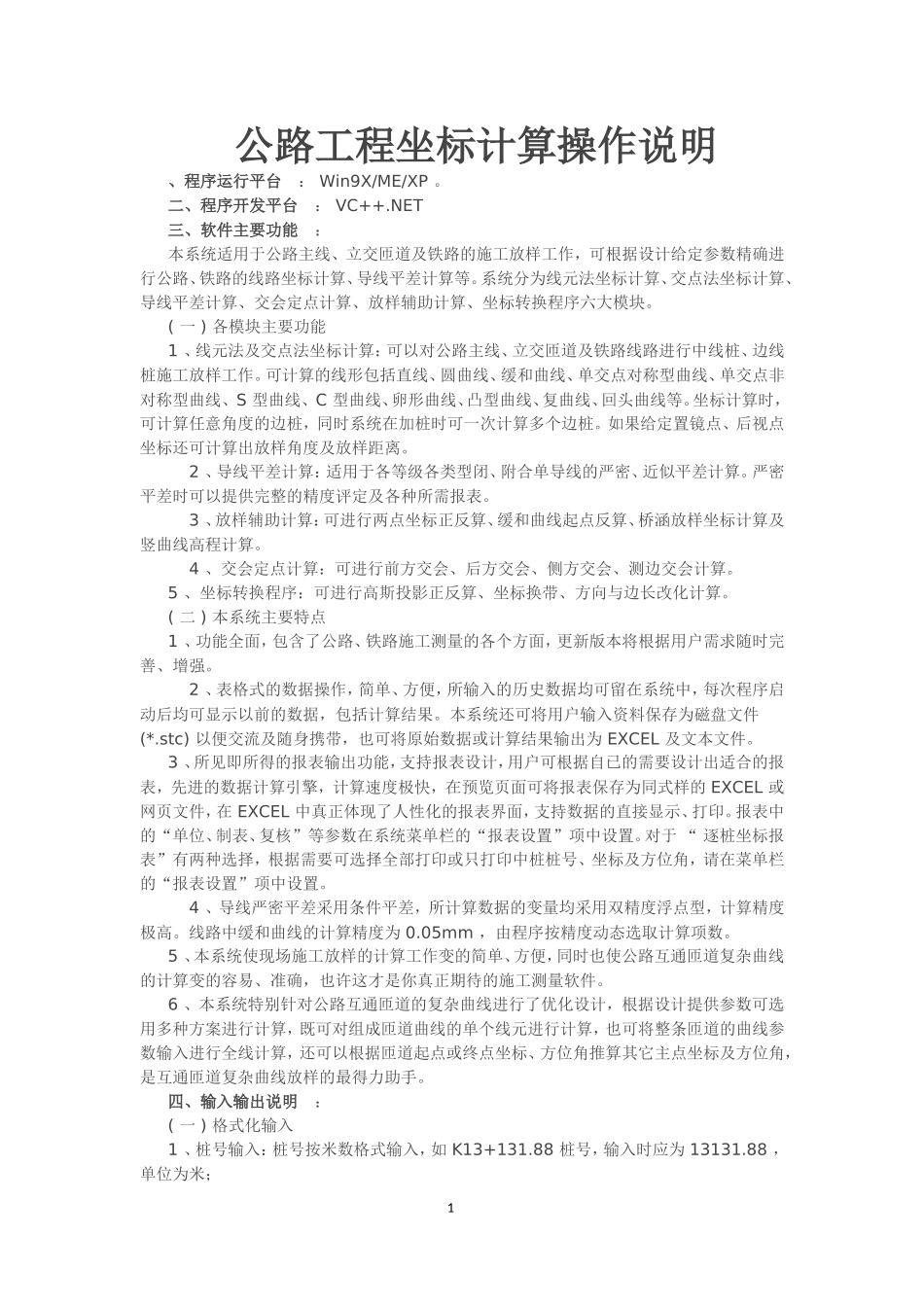

公路工程坐标计算操作说明、程序运行平台:Win9X/ME/XP。二、程序开发平台:VC++.NET三、软件主要功能:本系统适用于公路主线、立交匝道及铁路的施工放样工作,可根据设计给定参数精确进行公路、铁路的线路坐标计算、导线平差计算等。系统分为线元法坐标计算、交点法坐标计算、导线平差计算、交会定点计算、放样辅助计算、坐标转换程序六大模块。(一)各模块主要功能1、线元法及交点法坐标计算:可以对公路主线、立交匝道及铁路线路进行中线桩、边线桩施工放样工作。可计算的线形包括直线、圆曲线、缓和曲线、单交点对称型曲线、单交点非对称型曲线、S型曲线、C型曲线、卵形曲线、凸型曲线、复曲线、回头曲线等。坐标计算时,可计算任意角度的边桩,同时系统在加桩时可一次计算多个边桩。如果给定置镜点、后视点坐标还可计算出放样角度及放样距离。2、导线平差计算:适用于各等级各类型闭、附合单导线的严密、近似平差计算。严密平差时可以提供完整的精度评定及各种所需报表。3、放样辅助计算:可进行两点坐标正反算、缓和曲线起点反算、桥涵放样坐标计算及竖曲线高程计算。4、交会定点计算:可进行前方交会、后方交会、侧方交会、测边交会计算。5、坐标转换程序:可进行高斯投影正反算、坐标换带、方向与边长改化计算。(二)本系统主要特点1、功能全面,包含了公路、铁路施工测量的各个方面,更新版本将根据用户需求随时完善、增强。2、表格式的数据操作,简单、方便,所输入的历史数据均可留在系统中,每次程序启动后均可显示以前的数据,包括计算结果。本系统还可将用户输入资料保存为磁盘文件(*.stc)以便交流及随身携带,也可将原始数据或计算结果输出为EXCEL及文本文件。3、所见即所得的报表输出功能,支持报表设计,用户可根据自已的需要设计出适合的报表,先进的数据计算引擎,计算速度极快,在预览页面可将报表保存为同式样的EXCEL或网页文件,在EXCEL中真正体现了人性化的报表界面,支持数据的直接显示、打印。报表中的“单位、制表、复核”等参数在系统菜单栏的“报表设置”项中设置。对于“逐桩坐标报表”有两种选择,根据需要可选择全部打印或只打印中桩桩号、坐标及方位角,请在菜单栏的“报表设置”项中设置。4、导线严密平差采用条件平差,所计算数据的变量均采用双精度浮点型,计算精度极高。线路中缓和曲线的计算精度为0.05mm,由程序按精度动态选取计算项数。5、本系统使现场施工放样的计算工作变的简单、方便,同时也使公路互通匝道复杂曲线的计算变的容易、准确,也许这才是你真正期待的施工测量软件。6、本系统特别针对公路互通匝道的复杂曲线进行了优化设计,根据设计提供参数可选用多种方案进行计算,既可对组成匝道曲线的单个线元进行计算,也可将整条匝道的曲线参数输入进行全线计算,还可以根据匝道起点或终点坐标、方位角推算其它主点坐标及方位角,是互通匝道复杂曲线放样的最得力助手。四、输入输出说明:(一)格式化输入1、桩号输入:桩号按米数格式输入,如K13+131.88桩号,输入时应为13131.88,单位为米;12、角度输入:方位角、夹角按度分秒格式输入,如59°01′46.6″,输入时应为59.01466,单位为度分秒;3、曲线转向必须为“左”或者“右”,其它字符均不能计算;4、本系统所指方位角均为切线方位角。(二)格式化输出程序在计算后,自动将结果转换为标准格式显示,如桩号输出格式为K13+131.88、方位角输出格式为59°01′46.6″;(三)属性栏数据输入坐标计算时,需在属性栏中输入部分参数,逐桩连算时需输入“桩间米数”,如10、20等;加桩计算时需输入“加桩桩号”,如13131.88、13158.00等;边桩计算时需输入“左边距”或“右边距”;放样计算时需输入“置镜点坐标”及“后视点坐标”。坐标计算时,可计算任意角度的边桩,边桩连线与中点切线右夹角默认为90°(在“右桩夹角(dms)”栏内不填写数据时),如边桩夹角为35°15′25.5″,应在“右桩夹角(dms)”栏内填入35.15255。同时系统在加桩时可一次计算多个边桩,填写如下图:如上图填写可一次计算出中桩K1+250.25处6m、8m、10m、12m、14m、16m处左边桩及10m、16m、20m、25m处右边桩,其中边桩夹角...
