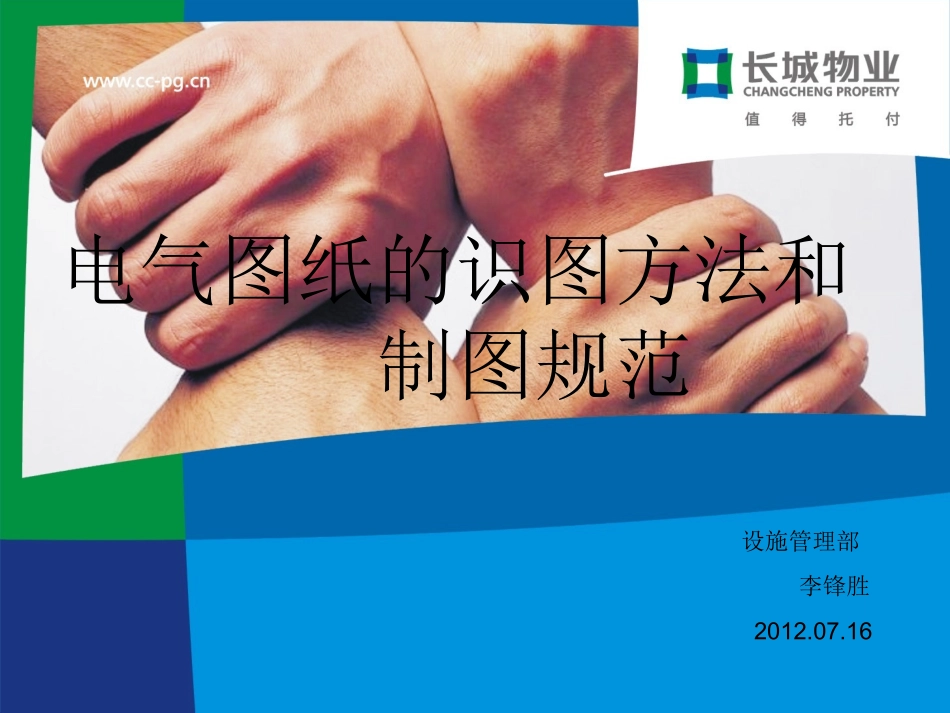

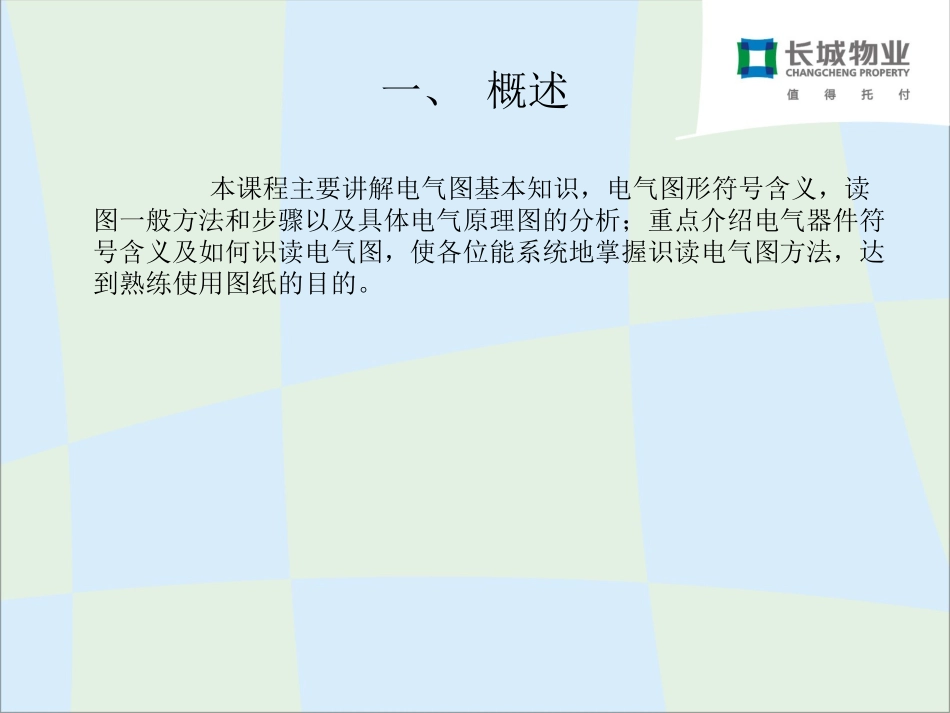

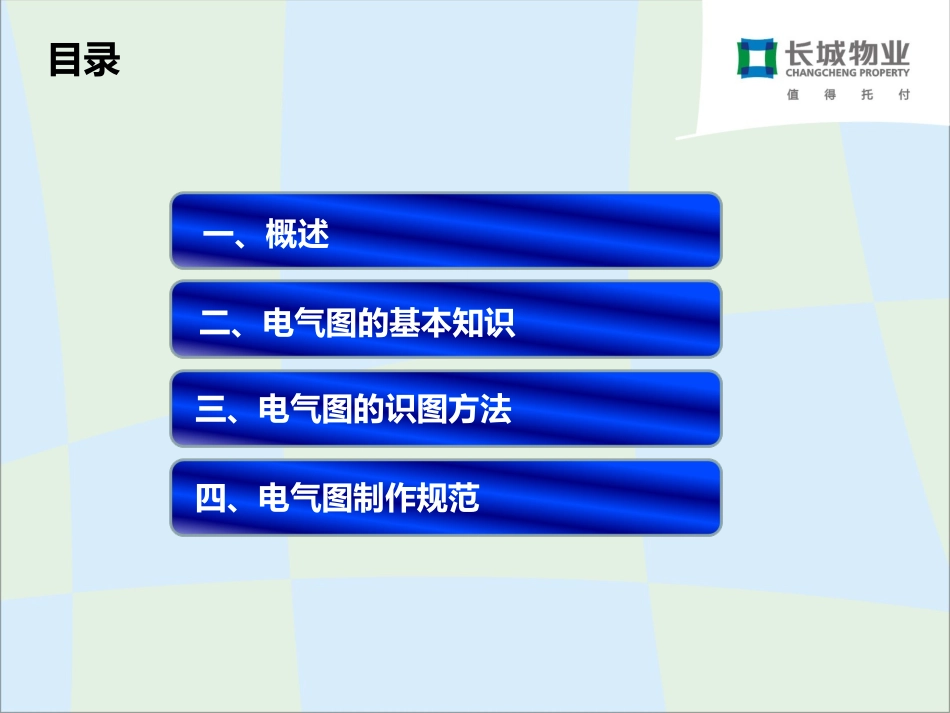

电气图纸的识图方法和制图规范设施管理部李锋胜2012.07.16目录一、概述二、电气图的基本知识四、电气图制作规范三、电气图的识图方法一、概述本课程主要讲解电气图基本知识，电气图形符号含义，读图一般方法和步骤以及具体电气原理图的分析；重点介绍电气器件符号含义及如何识读电气图，使各位能系统地掌握识读电气图方法，达到熟练使用图纸的目的。二、电气图的定义、特点、分类<一>、电气图的定义：电气图是用各种电气符号、带注释的围框、简化的外形来表示系统、设备、装置、元件等之间的相互关系和联接关系的一种简图.<二>、电气图的特点：1.建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2.电气线路都必须构成闭合回路；3.线路中的各种设备、元件都是通过导线连接成为一个整体的；4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；<三>、电气图的作用：电气图阐述电的工作原理，描述电产品的构成和功能，用来指导各种电气设备、电气线路的安装接线、运行、维护、和管理。<四>、电气图的分类：1.系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。2.平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。3.控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。4.安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。5.安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。三、电气图的识图方法<一>.熟悉电气图例符号，弄清图例、符号所代表的内容。电气符号主要包括:•文字符号•图形符号•回路标号1.文字符号电气技术文字符号在电气图中一般标注在电气设备、装置和元器件图形符号上或者其近旁，以表明设备、装置和元器件的名称、功能、状态和特征。•表示电气设备、装置和电气元件的种类名称如：“R”——表示电阻器类，“S”表示开关选择器类等•表示电气设备、装置和电气元件的功能、状态和特征如：“启动（START）”—ST，“停止（STOP）—STP,”“直流电”—DC,“交流电”—AC，“自动”—AUT,“关闭”—OFF8常见的文字符号图3.1常见文字符号常见的线路敷设方式的标注1名称标注文字符号名称标注文字符号穿焊接钢管敷设SC穿电线管敷设MT穿硬塑料管敷设PC穿阻燃半硬聚氯乙烯管敷设FPC电缆桥架敷设CT金属线槽敷设MR塑料线槽敷设PR用钢索敷设M穿金属软管敷设CP穿聚氯乙烯塑料波纹电线管敷设KPC直接埋设DB电缆沟敷设TC混凝土排管敷设CE图3.2常见标注符号常见的线路敷设方式的标注2名称标注文字符号名称标注文字符号沿或跨梁(屋架)敷设AB暗敷设在梁内BC沿或跨柱敷设AC暗敷设在柱内CLC延墙面敷设WS暗敷设在墙内WC沿天棚或顶板面敷设CE暗敷设在屋面或顶板内CC吊顶内敷设SCE地板或地面下敷设F图3.3常见标注符号例：DL2-YJV22-0.6/1kV-2（3×120+2×70）SC80-WS3.5该配电线路编号为DL2（动力配电线路），线路型号为交联聚乙烯绝缘、聚氯乙烯内护层、双钢带铠装、聚氯乙烯外护套铜芯电力电缆，额定电压0.6/1kV，回路包含两条并联电缆，每条电缆包含3条截面面积为120mm2的相线，1条截面面积为70mm2的N线和1条截面面积为70mm2的PE线，采用穿焊接钢管沿墙面敷设方式，焊接钢管直径为80mm，线路安装高度距地面3.5m。配电线路标注1线吊式XCP2自在器吊式XCP3固定线吊式X1CP14防水吊线式X2CP25吊线器式X3CP36链吊式LCh7管吊式GP8壁装式BW9吸顶式或直附式DS10嵌入式（不可进人的顶棚）RR11顶棚内安装（不可进人的顶...
