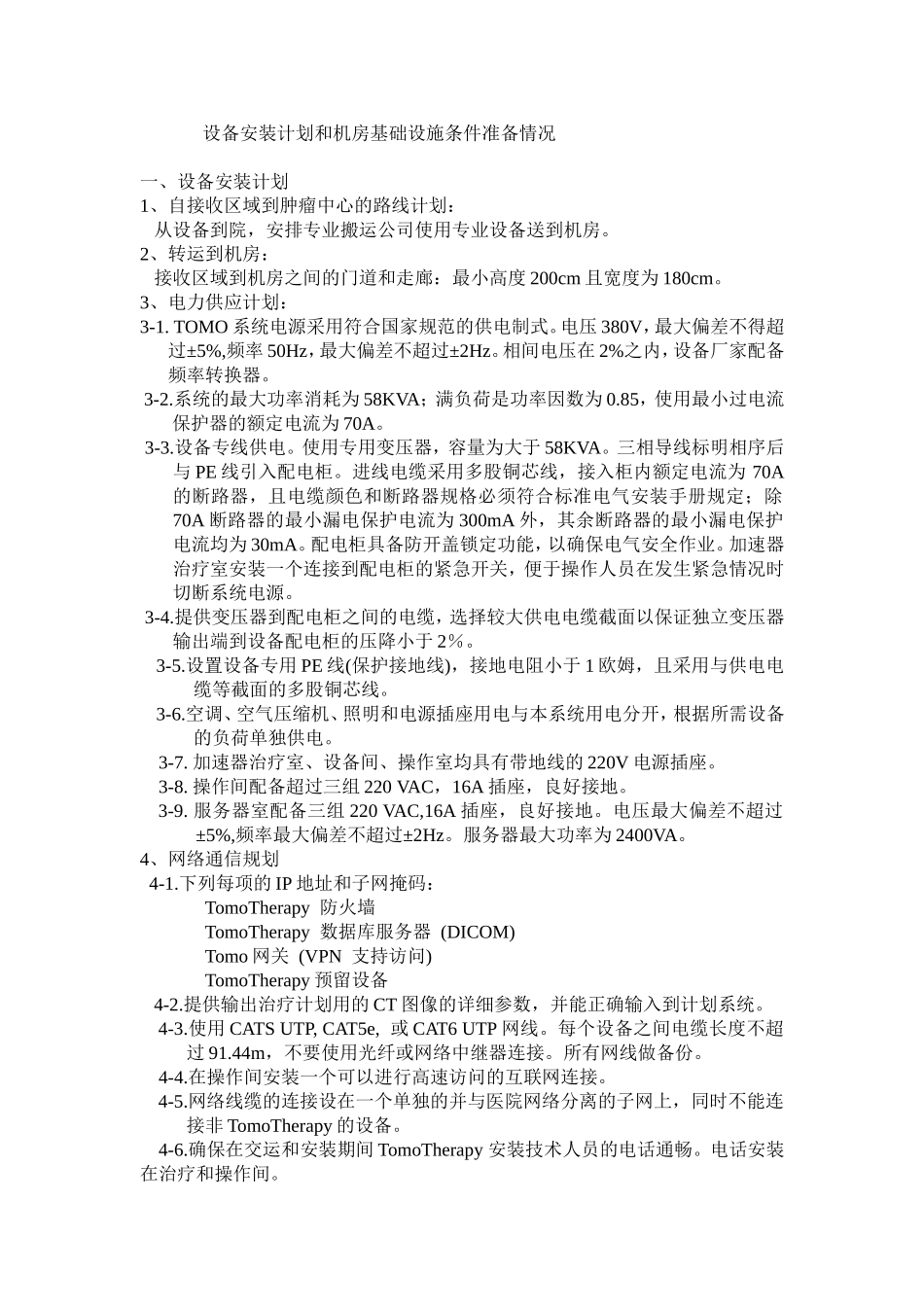

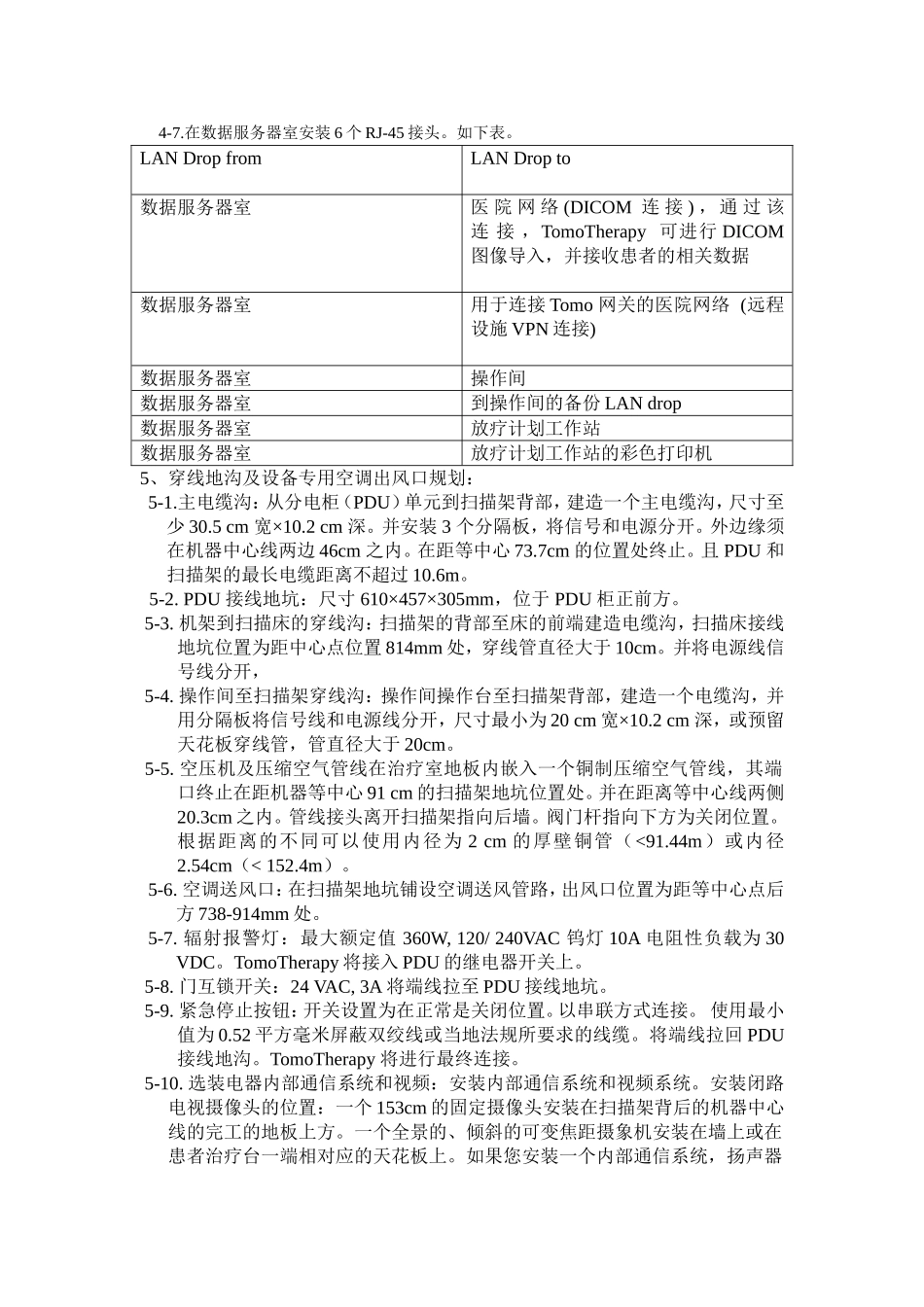

设备安装计划和机房基础设施条件准备情况一、设备安装计划1、自接收区域到肿瘤中心的路线计划：从设备到院，安排专业搬运公司使用专业设备送到机房。2、转运到机房：接收区域到机房之间的门道和走廊：最小高度200cm且宽度为180cm。3、电力供应计划：3-1.TOMO系统电源采用符合国家规范的供电制式。电压380V，最大偏差不得超过±5%,频率50Hz，最大偏差不超过±2Hz。相间电压在2%之内，设备厂家配备频率转换器。3-2.系统的最大功率消耗为58KVA；满负荷是功率因数为0.85，使用最小过电流保护器的额定电流为70A。3-3.设备专线供电。使用专用变压器，容量为大于58KVA。三相导线标明相序后与PE线引入配电柜。进线电缆采用多股铜芯线，接入柜内额定电流为70A的断路器，且电缆颜色和断路器规格必须符合标准电气安装手册规定；除70A断路器的最小漏电保护电流为300mA外，其余断路器的最小漏电保护电流均为30mA。配电柜具备防开盖锁定功能，以确保电气安全作业。加速器治疗室安装一个连接到配电柜的紧急开关，便于操作人员在发生紧急情况时切断系统电源。3-4.提供变压器到配电柜之间的电缆，选择较大供电电缆截面以保证独立变压器输出端到设备配电柜的压降小于2％。3-5.设置设备专用PE线(保护接地线)，接地电阻小于1欧姆，且采用与供电电缆等截面的多股铜芯线。3-6.空调、空气压缩机、照明和电源插座用电与本系统用电分开，根据所需设备的负荷单独供电。3-7.加速器治疗室、设备间、操作室均具有带地线的220V电源插座。3-8.操作间配备超过三组220VAC，16A插座，良好接地。3-9.服务器室配备三组220VAC,16A插座，良好接地。电压最大偏差不超过±5%,频率最大偏差不超过±2Hz。服务器最大功率为2400VA。4、网络通信规划4-1.下列每项的IP地址和子网掩码：TomoTherapy防火墙TomoTherapy数据库服务器(DICOM)Tomo网关(VPN支持访问)TomoTherapy预留设备4-2.提供输出治疗计划用的CT图像的详细参数，并能正确输入到计划系统。4-3.使用CATSUTP,CAT5e,或CAT6UTP网线。每个设备之间电缆长度不超过91.44m，不要使用光纤或网络中继器连接。所有网线做备份。4-4.在操作间安装一个可以进行高速访问的互联网连接。4-5.网络线缆的连接设在一个单独的并与医院网络分离的子网上，同时不能连接非TomoTherapy的设备。4-6.确保在交运和安装期间TomoTherapy安装技术人员的电话通畅。电话安装在治疗和操作间。4-7.在数据服务器室安装6个RJ-45接头。如下表。LANDropfromLANDropto数据服务器室医院网络(DICOM连接)，通过该连接，TomoTherapy可进行DICOM图像导入，并接收患者的相关数据数据服务器室用于连接Tomo网关的医院网络(远程设施VPN连接)数据服务器室操作间数据服务器室到操作间的备份LANdrop数据服务器室放疗计划工作站数据服务器室放疗计划工作站的彩色打印机5、穿线地沟及设备专用空调出风口规划：5-1.主电缆沟：从分电柜（PDU）单元到扫描架背部，建造一个主电缆沟，尺寸至少30.5cm宽×10.2cm深。并安装3个分隔板，将信号和电源分开。外边缘须在机器中心线两边46cm之内。在距等中心73.7cm的位置处终止。且PDU和扫描架的最长电缆距离不超过10.6m。5-2.PDU接线地坑：尺寸610×457×305mm，位于PDU柜正前方。5-3.机架到扫描床的穿线沟：扫描架的背部至床的前端建造电缆沟，扫描床接线地坑位置为距中心点位置814mm处，穿线管直径大于10cm。并将电源线信号线分开，5-4.操作间至扫描架穿线沟：操作间操作台至扫描架背部，建造一个电缆沟，并用分隔板将信号线和电源线分开，尺寸最小为20cm宽×10.2cm深，或预留天花板穿线管，管直径大于20cm。5-5.空压机及压缩空气管线在治疗室地板内嵌入一个铜制压缩空气管线，其端口终止在距机器等中心91cm的扫描架地坑位置处。并在距离等中心线两侧20.3cm之内。管线接头离开扫描架指向后墙。阀门杆指向下方为关闭位置。根据距离的不同可以使用内径为2cm的厚壁铜管（<91.44m）或内径2.54cm（<152.4m）。5-6.空调送风口：在扫描架地坑铺设空调送风管路，出风口位置为距等中心点后方738-914mm处。5-7.辐射报警灯：最大额定值360W,120/240VAC钨灯10A电阻性负载为30VDC。TomoTherapy将接入PDU...
