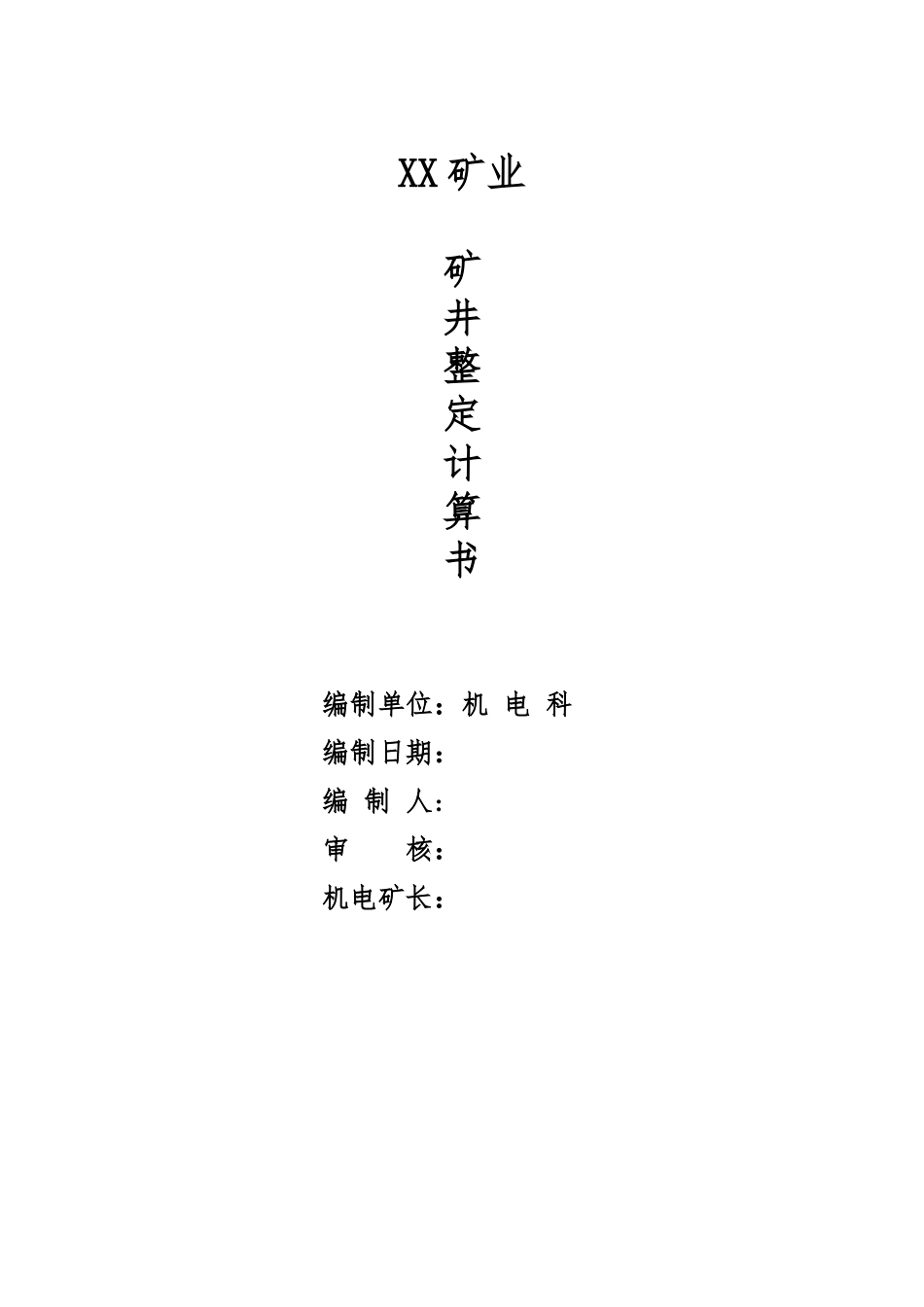

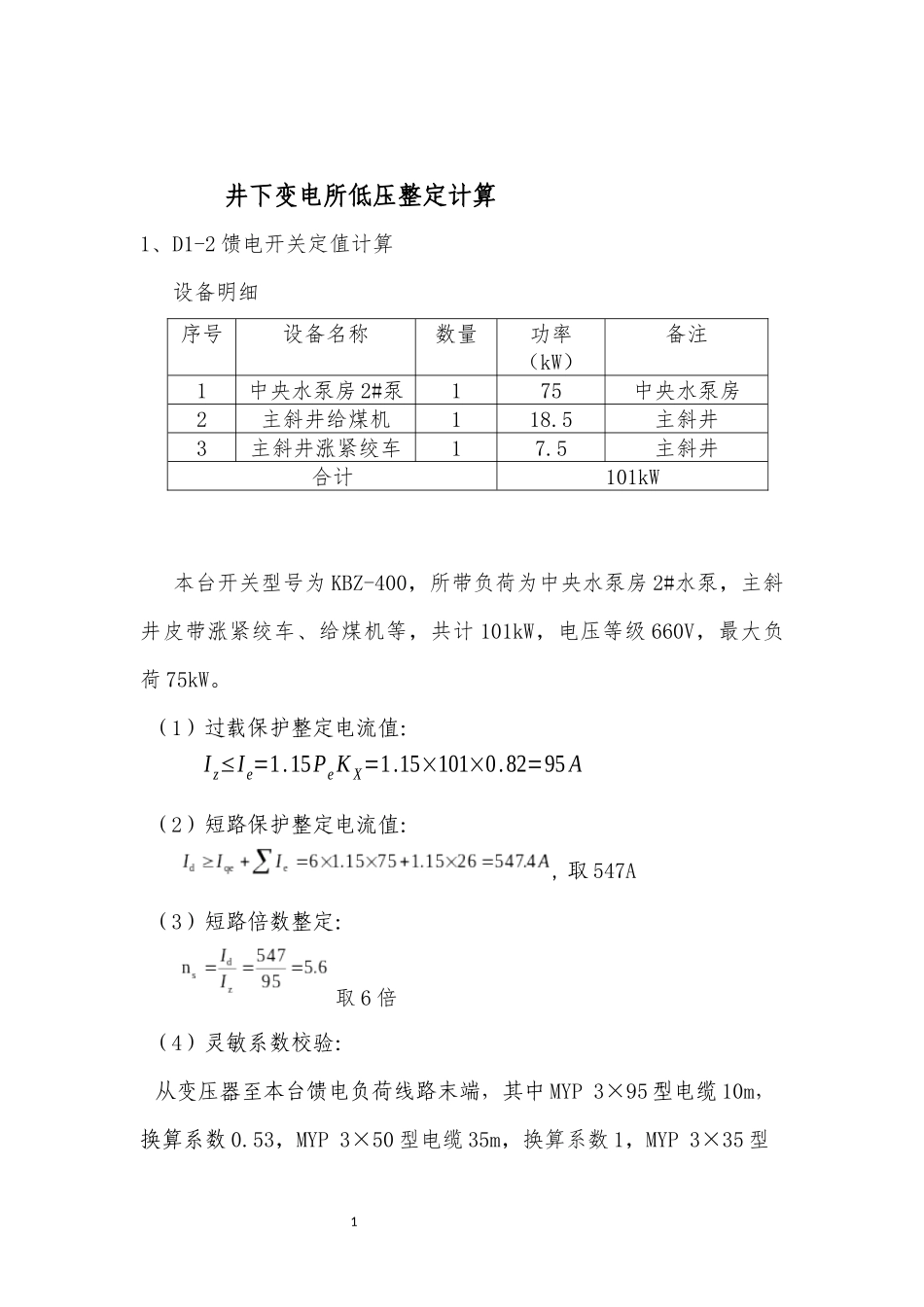

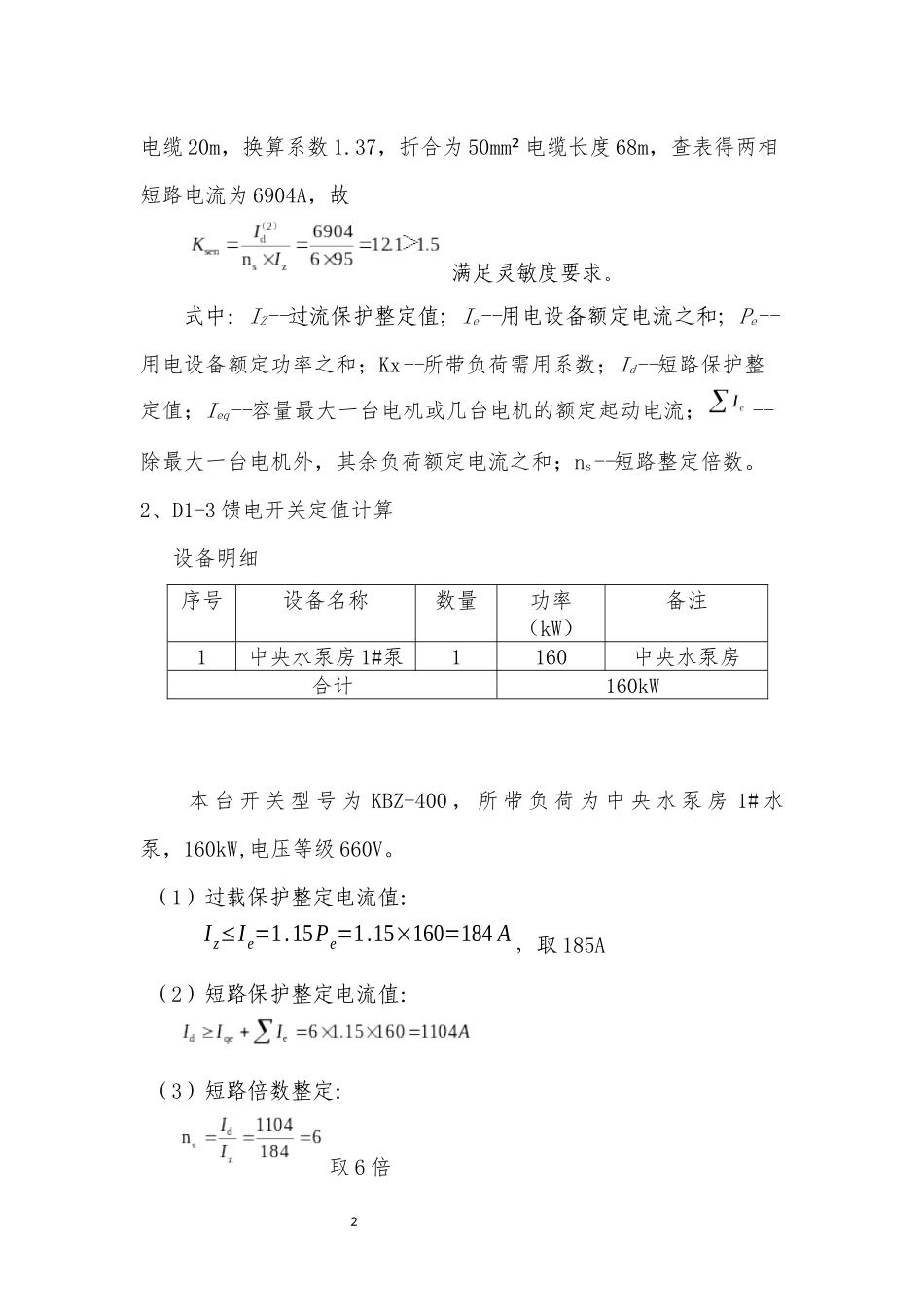

XX矿业矿井整定计算书编制单位：机电科编制日期：编制人:审核：机电矿长：1井下变电所低压整定计算1、D1-2馈电开关定值计算设备明细本台开关型号为KBZ-400，所带负荷为中央水泵房2#水泵，主斜井皮带涨紧绞车、给煤机等，共计101kW，电压等级660V，最大负荷75kW。（1）过载保护整定电流值：Iz≤Ie=1.15PeKX=1.15×101×0.82=95A（2）短路保护整定电流值：,取547A（3）短路倍数整定：取6倍（4）灵敏系数校验：从变压器至本台馈电负荷线路末端，其中MYP3×95型电缆10m，换算系数0.53，MYP3×50型电缆35m，换算系数1，MYP3×35型序号设备名称数量功率（kW）备注1中央水泵房2#泵175中央水泵房2主斜井给煤机118.5主斜井3主斜井涨紧绞车17.5主斜井合计101kW2电缆20m，换算系数1.37，折合为50mm²电缆长度68m，查表得两相短路电流为6904A，故满足灵敏度要求。式中：IZ--过流保护整定值；Ie--用电设备额定电流之和；Pe--用电设备额定功率之和；Kx--所带负荷需用系数；Id--短路保护整定值；Ieq--容量最大一台电机或几台电机的额定起动电流；--除最大一台电机外，其余负荷额定电流之和；ns--短路整定倍数。2、D1-3馈电开关定值计算设备明细本台开关型号为KBZ-400，所带负荷为中央水泵房1#水泵，160kW,电压等级660V。（1）过载保护整定电流值：Iz≤Ie=1.15Pe=1.15×160=184A，取185A（2）短路保护整定电流值：（3）短路倍数整定：取6倍序号设备名称数量功率（kW）备注1中央水泵房1#泵1160中央水泵房合计160kW3（4）灵敏系数校验：从变压器至本台馈电线路末端，其中MYP3×95型电缆15m，换算系数0.53，MYP3×50型电缆38m，换算系数1，MYP3×35型电缆15m，换算系数1.37，折合为50mm²电缆长度66m，查表得两相短路电流为7010A，故满足灵敏度要求。3、D1-5馈电开关定值计算设备明细本台开关型号为KBZ-400，所带负荷为A2回风一部皮带及A206一部皮带、皮带机张紧绞车等，共计197.5kW，电压等级660V，最大负荷110kW。（1）过载保护整定电流值：Iz≤Ie=1.15PeKX=1.15×197.5×0.73=165A（2）短路保护整定电流值：（3）短路倍数整定：序号设备名称数量功率（kW）备注1A2回风一部皮带12×55A2回风2A206一部皮带12×40A202上顺外段3A206一部皮带涨紧绞车17.5A202上顺外段合计197.5kW4取6倍（4）灵敏系数校验：从变压器至本台馈电线路末端，其中MYP3×70型电缆130m，换算系数0.53，MYP3×50型电缆80m，换算系数1，折合为50mm²电缆长度172m，查表得两相短路电流为3690A，故满足灵敏度要求。4、D1-6馈电开关定值计算设备明细本台开关型号为KBZ-400，所带负荷为A1运输下山及A2环形水仓水泵等，共计360kW,电压等级660V，最大负荷110kW。（1）过载保护整定电流值：Iz≤Ie=1.15PeKX=1.15×360×0.5=207A（2）短路保护整定电流值：（3）短路倍数整定：序号设备名称数量功率（kW）备注1A2环形水仓水泵2110A2环形水仓2液压推杆31.5A1运输下山3喷浆机25.5A1运输下山4调度绞车240A1运输下山5水泵35.5A1运输下山6耙矸机128A1运输下山合计360kW5取5倍（4）灵敏系数校验：从变压器至本台馈电线路末端，其中MYP3×95型电缆20m，换算系数0.53，MYP3×35型电缆300m，换算系数1.37，折合为50mm²电缆长度421m，查表得两相短路电流为1699A，故满足灵敏度要求。5、D1-7馈电开关定值计算设备明细本台开关型号为KJZ-400，所带负荷为A206无极绳绞车供电线路，共计185.5kW,电压等级660V，最大负荷75kW。（1）过载保护整定电流值：Iz≤Ie=1.15PeKX=1.15×185.5×0.64=136.5A取140A（2）短路保护整定电流值：（3）短路倍数整定：序号设备名称数量功率（kW）备注1A206无极绳绞车175A2西翼车场2无极绳绞车油泵13A2西翼车场3双速绞车237A206工作面4双速绞车118.5A206工作面5岩石钻机27.5A206上下顺槽合计185.5kW6取5倍（4）灵敏系数校验：从变压器至本台馈电线路末端，其中MYP3×95型电缆28m，换算系数0.53，MYP3×50型电缆300m，换算系数1，MYP3×35型电缆70m，换算系数1.37，折合为50mm²电缆长度421m，查表得两相短路电流为1741A，故满足灵敏度要求。6、D2-2馈电开关定值计算设备明细本台开关型号为KBZ-400，所带负荷为中央水泵房3#水...
