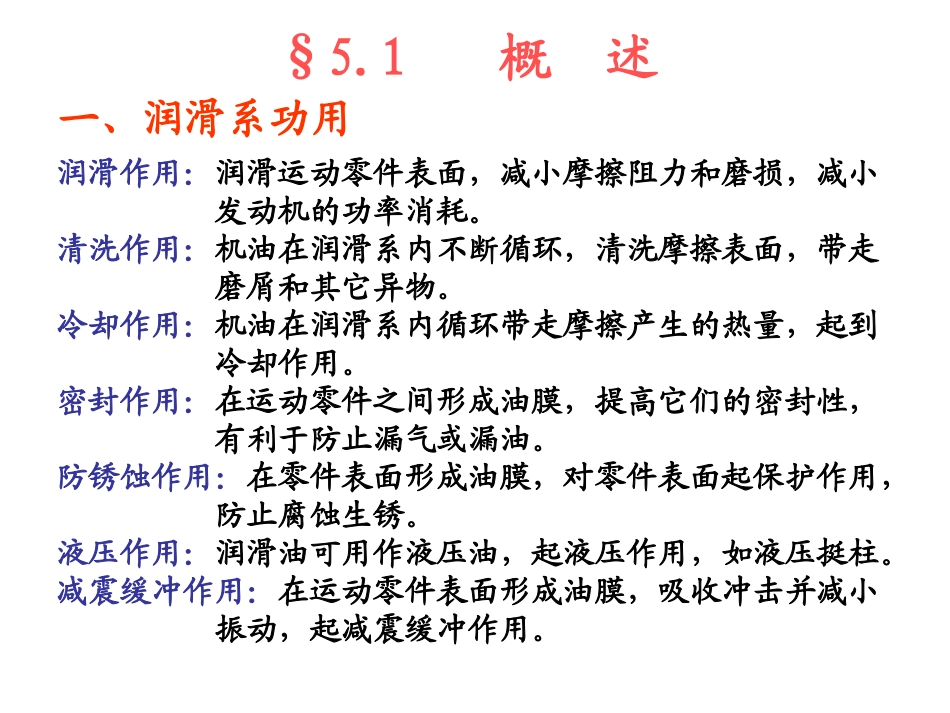

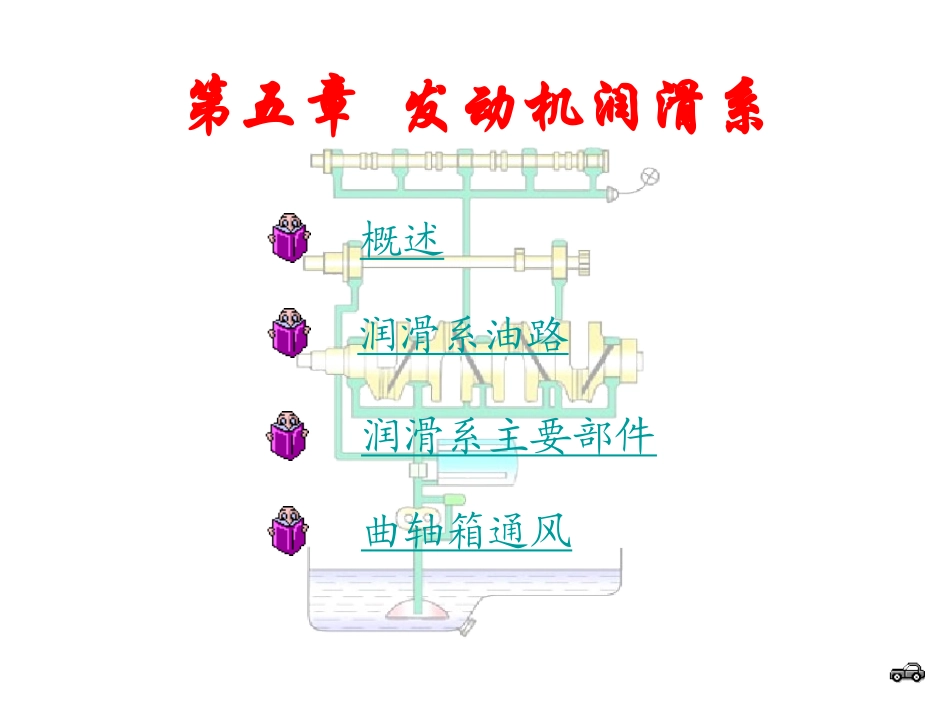

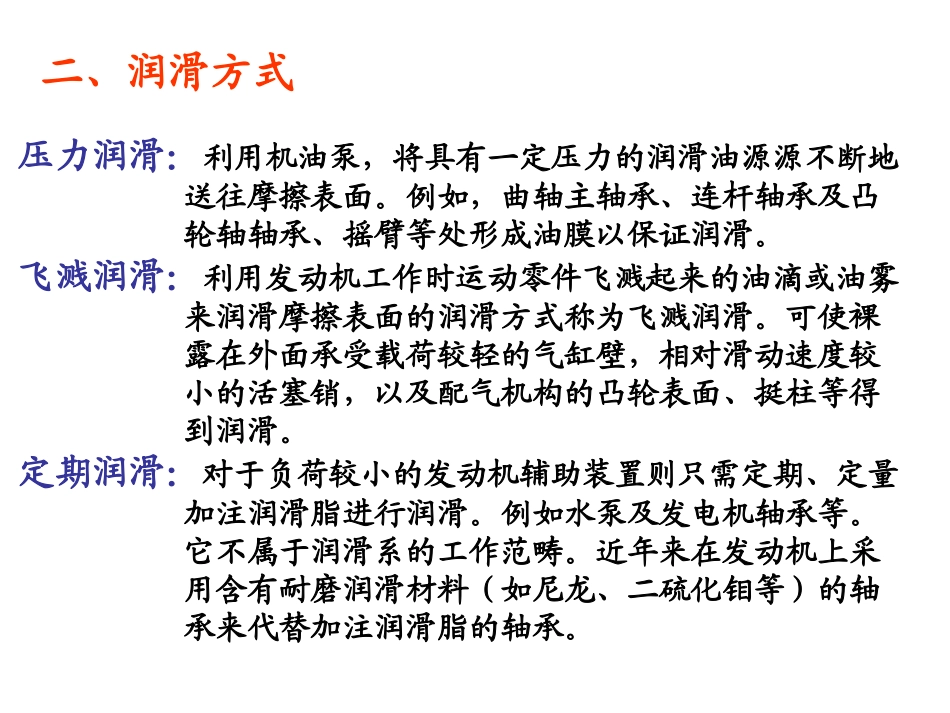

第五章发动机润滑系曲轴箱通风概述润滑系油路润滑系主要部件§5.1概述润滑作用：润滑运动零件表面，减小摩擦阻力和磨损，减小发动机的功率消耗。清洗作用：机油在润滑系内不断循环，清洗摩擦表面，带走磨屑和其它异物。冷却作用：机油在润滑系内循环带走摩擦产生的热量，起到冷却作用。密封作用：在运动零件之间形成油膜，提高它们的密封性，有利于防止漏气或漏油。防锈蚀作用：在零件表面形成油膜，对零件表面起保护作用，防止腐蚀生锈。液压作用：润滑油可用作液压油，起液压作用，如液压挺柱。减震缓冲作用：在运动零件表面形成油膜，吸收冲击并减小振动，起减震缓冲作用。一、润滑系功用二、润滑方式压力润滑：利用机油泵，将具有一定压力的润滑油源源不断地送往摩擦表面。例如，曲轴主轴承、连杆轴承及凸轮轴轴承、摇臂等处形成油膜以保证润滑。飞溅润滑：利用发动机工作时运动零件飞溅起来的油滴或油雾来润滑摩擦表面的润滑方式称为飞溅润滑。可使裸露在外面承受载荷较轻的气缸壁，相对滑动速度较小的活塞销，以及配气机构的凸轮表面、挺柱等得到润滑。定期润滑：对于负荷较小的发动机辅助装置则只需定期、定量加注润滑脂进行润滑。例如水泵及发电机轴承等。它不属于润滑系的工作范畴。近年来在发动机上采用含有耐磨润滑材料（如尼龙、二硫化钼等）的轴承来代替加注润滑脂的轴承。三、润滑系的组成润滑系一般由油底壳，机油泵，限压阀及旁通阀，机油滤清器，机油散热器，传感器和机油压力表、温度表等组成。四、润滑剂的种类及选用润滑剂的分类{润滑油润滑脂1、我国润滑油的分类：（1）汽油机润滑油：SC、SD、SE、SF、SG、SH（2）柴油机润滑油：CC、CD、CD-II、CF、CF-42、润滑脂的分类：钙基润滑脂、钠基润滑脂、钙钠基润滑。脂、复合钙基润滑脂、通用锂基润滑脂、石墨钙基润滑脂。§5.2润滑系油路现代汽车发动机润滑系油路布置方案大致相似，只是由于润滑系的工作条件和某些具体结构的不同而稍有差别。一、轿车的润滑油路采用复合式润滑系统的上海桑塔纳轿车JV型1.8L汽油发动机润滑油路：发动机工作时，机油经集滤器机油泵机油滤清器:①主油道主轴承连杆轴承活塞销喷溅至活塞；②发动机前端第一条斜向油道中间轴；③主油道的垂直油道凸轮轴轴径气缸盖回油孔曲轴箱。①②③报警系统装有两个报警开关：低压油压开关（旁通阀）和高压油压开关（限压阀），均装在既有滤清器支架上。发动机在机油温度为353K,转速为800r/min时，机油压力大于或等于0.03Mpa；在200r/min时，机油压力大于或等于0.20Mpa。打开点火开关，仪表板上的机油压力警告灯开始闪烁。发动机起动后，当机油压力大于030Mpa时，限压阀打开，警报灯熄灭；发动机低速运转时，旁通阀油压传感器限压阀警报指示灯警报指示灯油压传感器旁通阀限压阀机油压力低于0.30Mpa，则低油压开关触电闭合，机油压力警告灯闪烁。当发动机转速超过2150r/Min时，机油压力未达到0.018Mpa，高压油压开关的触电断开，机油压力警告灯闪烁，报警蜂鸣器也同时报警。发动机在机油压力未353K,转速为800r/Min时，机油压力大于或等于0.03Mpa；在2000r/Min时，机油压力大于或等于0.20Mpa。基本润滑油路综合演示1基本润滑油路综合演示2点击图片播放点击图片播放东风EQ6100-1型发动机采用的是综合润滑方式，曲轴主轴径、连杆轴径、凸轮轴轴径、凸轮轴止推凸缘、正时齿轮、分电器传动轴等均采用压力润滑；活塞、活塞环、活塞销、气缸壁、气门、挺杆、凸轮等采用飞溅润滑。斜向油道二、载货车的润滑油路压力润滑油路发动机工作时，机油经集滤器：大部分机油经粗滤器率去较大的机械杂质，流入纵向主油道执行压力润滑任务；小部分机油（10%-15%），经机油细滤器率去较细的杂质和胶质后流回油底壳。①进入主油道的机油，通过七条并联的横向油道分别润滑主轴径和凸轮轴径。经主轴径机油从曲轴中的斜向油道润滑连杆轴径。斜向油道②机油从凸轮轴的第二、第四轴径处，经两个上油道通向摇臂支座，润滑摇臂轴、推杆球头和气门端部。③第三横向油道通向汽油泵传动轴；第一条横向油道通过喷油嘴，喷射出去的机油用来润滑正时齿轮副。④在第一、第二横向油道之间...
