心脏超声常规切面及手法操作VIP免费

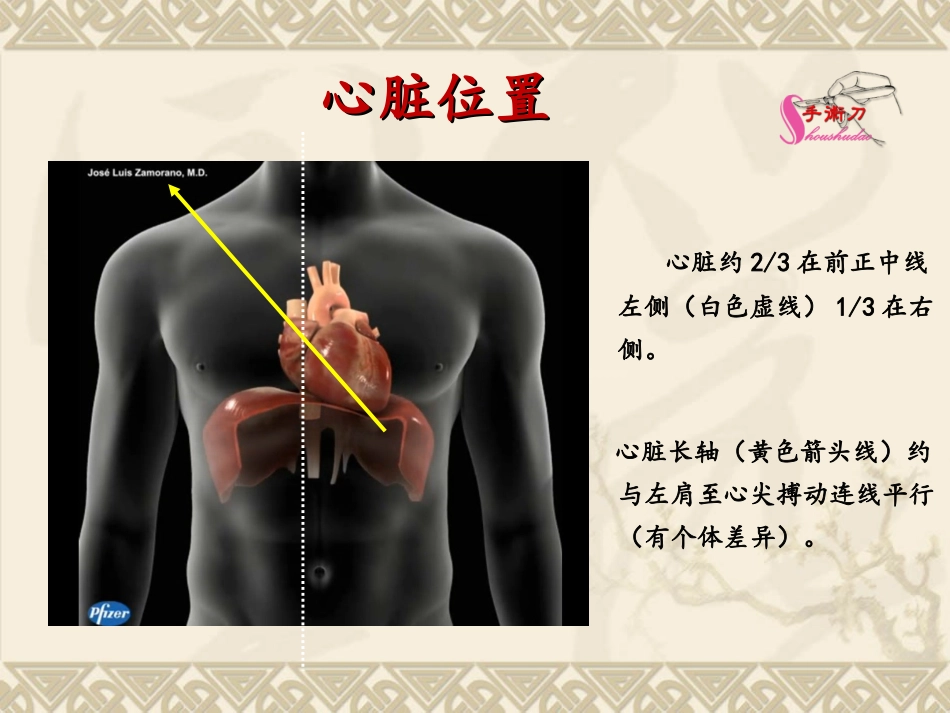

心脏超声常规切面及手法操作Echocardiography，UCG心脏位置心脏位置心脏约2/3在前正中线左侧（白色虚线）1/3在右侧。心脏长轴（黄色箭头线）约与左肩至心尖搏动连线平行（有个体差异）。心脏长轴乳头位置平4肋间心脏位置心脏位置超声心动图声窗超声心动图声窗由于肋骨和充满空气的肺阻碍了超声波传播，使我们只能从胸腔的某些位置上观察心脏。剑突下左侧胸骨旁心尖胸骨上心脏裸露部病人体位病人体位为了采集最佳图像，常让患者左倾斜30—45º卧位,左手臂放置于头后。这种姿势可使患者心脏向前移动，并打开肋间隙。体位－左侧卧位体位－左侧卧位体位－仰卧位体位－仰卧位病人体位病人体位手握探头方向手握探头方向大多数探头有一个凹槽或凸起的标志，叫探头标志，是用于定位的。手握探头时，先使其朝前进行操作。标准方位标准方位二维超声心动图常用切面二维超声心动图常用切面1胸骨旁左室长轴切面2胸骨旁大动脉短轴切面乳头肌水平3胸骨旁左室短轴切面二尖瓣水平心尖部水平4心尖四腔切面5心尖五腔切面6心尖两腔切面7剑突下四腔心切面8胸骨上窝主动脉弓切面胸骨旁左室长轴切面胸骨旁左室长轴胸骨旁左室长轴探头标志方向探头标志方向将探头放于胸骨左缘第2一4肋间,距胸骨旁1cm左右，探头标志朝向右肩。前上下后前注意左室长轴的声速方向：右肩和左肋角连线为保持与标准心脏长轴一致：瘦长体形人（心常呈悬垂型）探测时需顺时针旋转探头矮胖体形人（心脏呈横位）探测时需逆时针旋转探头胸骨旁左心短轴切面声速与左室长轴垂直，可获得一系列心脏短轴切面：（1）大动脉短轴（心底短轴）（2）二尖瓣水平短轴（3）乳头肌水平短轴（4）心尖水平短轴心底短轴心底短轴左室乳头肌水平左室乳头肌水平二尖瓣水平二尖瓣水平心尖短轴心尖短轴胸骨旁左心短轴基本手法胸骨旁左心短轴基本手法探头标志方向探头标志方向在左室长轴切面基础上在左室长轴切面基础上,,顺时针旋转探头顺时针旋转探头9090度度,,探头标志朝向左肩。探头标志朝向左肩。左心短轴具体切面手法左心短轴具体切面手法大动脉短轴切面——探头声速略向右上倾斜。肺动脉分叉切面——探头放在胸骨左缘第3肋间，声速略向左上倾斜。二尖瓣口水平切面——声速垂直于胸背。左室乳头肌水平切面——声速方向略向下倾斜。左室心尖水平切面——探头下移一个肋间，声速方向略向左下倾斜（也就是左肩和右肋角连线）左右按左心短轴基本手法放置好探头后，再把探头方向稍加改动，便可演绎出如下短轴切面：一、大动脉短轴切面前左右后RVOTRALA--------AV主动脉瓣开放呈倒主动脉瓣开放呈倒""""主动脉瓣关闭呈主动脉瓣关闭呈"Y""Y"字字NLR左冠瓣右冠瓣无冠瓣MV------------MV------------二、二尖瓣口水平短轴前左右后二尖瓣前后叶舒张期开放呈“鱼口状”收缩期关闭呈“一”字形三、乳头肌水平切面前左右后四、心尖水平切面前左右后LVRVIVS心尖四腔五腔切面心尖四腔切面心尖四腔切面探头标志方向探头标志方向探头放在心尖搏动附近。探头指向右胸锁关节，探头的标志朝左边。探头放在心尖搏动附近。探头指向右胸锁关节，探头的标志朝左边。确切位置因人而异，需要反复调整如果将探头稍向上倾斜点，即能打出五腔心。五腔心心尖四腔切面舒张期心尖五腔切面二尖瓣前瓣二尖瓣后瓣尖左右底心尖二腔切面探头位置同心尖四腔切，稍做逆时针旋转探头，就可打出心尖二腔切面。尖后前底剑突下四腔切面心尖底部三尖瓣房间隔室间隔室间隔主动脉瓣肝脏二尖瓣患者最好取半卧位，膝盖微屈以放松腹部患者最好取半卧位，膝盖微屈以放松腹部剑突下四腔心切面剑突下四腔心切面剑突下四腔心切面剑突下四腔心切面探头放在剑突下指向左肩，探头的标志朝左侧。探头标志方向探头标志方向胸骨上窝主动脉弓长轴切面头向后仰，探头置于胸骨上窝指向后下方，头向后仰，探头置于胸骨上窝指向后下方，探头标志朝向左肩。探头标志朝向左肩。探头标志方向探头标志方向胸骨上窝切面胸骨上窝切面患者也可取45度角的半卧位，头向后仰胸骨上窝切面胸骨上窝切面头左右足
