公路土工试验规程VIP免费

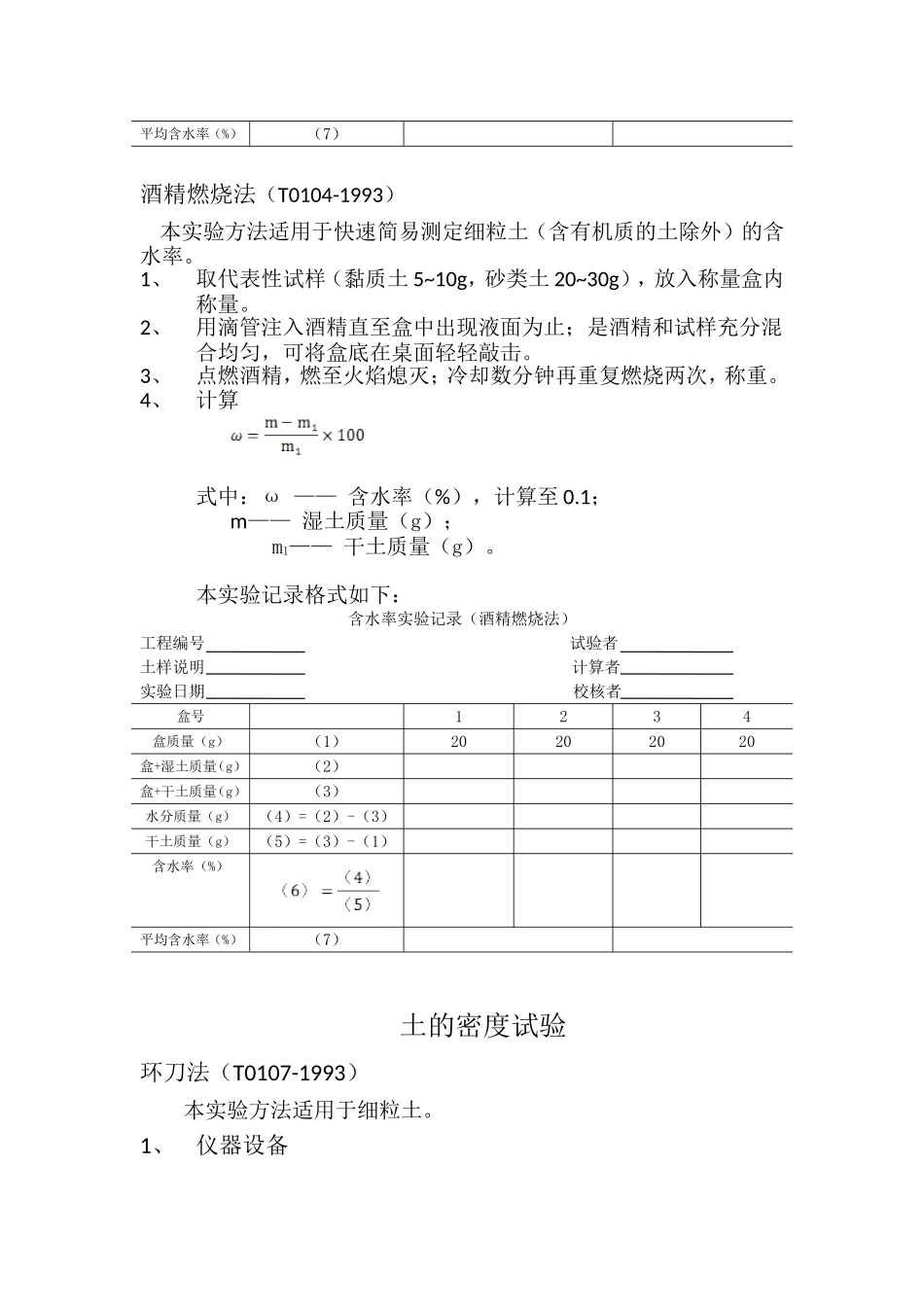

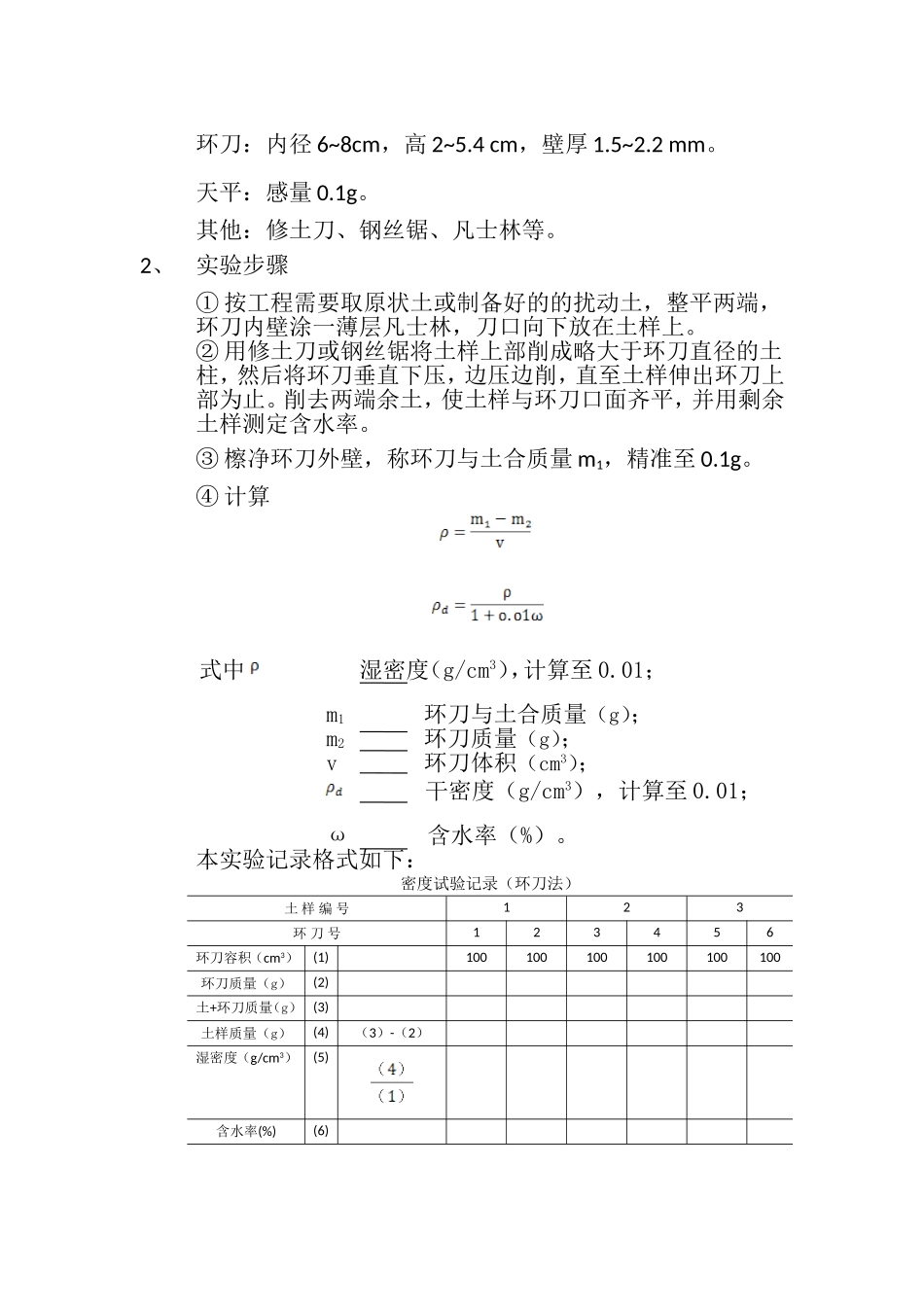

公路土工试验规程JTGE40-2007土的含水率试验烘干法（T0103-1993）本实验方法适用于测定黏质土、粉质土、砂类土、砂砾石、有机质土和冻土类的含水率。1、取具有代表性的试样，细粒土15~30g，砂类土、有机质土为50g，砂砾石为1~2kg，放入称量盒内，立即盖好盒盖，称质量。2、揭开盒盖，将试样放入温度为105~110℃恒温下烘干。烘干时间细粒土不得少于8h，砂类土不得少于6h，对含有有机质超过5%的土或含石膏的土，应将温度控制在60~70℃的恒温下，干燥12~15h为好。3、将烘干的试样取出，放入干燥器内冷却（一般0.5~1h即可），称重。4、计算式中：ω－含水率（%），计算至0.1；m－湿土质量（g）；m1－干土质量（g）。本试验记录格式如表：含水率实验记录（烘干法）工程编号试验者土样说明计算者实验日期校核者盒号1234盒质量（g）（1）20202020盒+湿土质量（g）（2）盒+干土质量（g）（3）水分质量（g）（4）=（2）-（3）干土质量（g）（5）=（3）-（1）含水率（%）平均含水率（%）（7）酒精燃烧法（T0104-1993）本实验方法适用于快速简易测定细粒土（含有机质的土除外）的含水率。1、取代表性试样（黏质土5~10g，砂类土20~30g），放入称量盒内称量。2、用滴管注入酒精直至盒中出现液面为止；是酒精和试样充分混合均匀，可将盒底在桌面轻轻敲击。3、点燃酒精，燃至火焰熄灭；冷却数分钟再重复燃烧两次，称重。4、计算式中：ω——含水率（%），计算至0.1；m——湿土质量（g）；m1——干土质量（g）。本实验记录格式如下：含水率实验记录（酒精燃烧法）工程编号试验者土样说明计算者实验日期校核者盒号1234盒质量（g）（1）20202020盒+湿土质量（g）（2）盒+干土质量（g）（3）水分质量（g）（4）=（2）-（3）干土质量（g）（5）=（3）-（1）含水率（%）平均含水率（%）（7）土的密度试验环刀法（T0107-1993）本实验方法适用于细粒土。1、仪器设备环刀：内径6~8cm，高2~5.4cm，壁厚1.5~2.2mm。天平：感量0.1g。其他：修土刀、钢丝锯、凡士林等。2、实验步骤①按工程需要取原状土或制备好的的扰动土，整平两端，环刀内壁涂一薄层凡士林，刀口向下放在土样上。②用修土刀或钢丝锯将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，直至土样伸出环刀上部为止。削去两端余土，使土样与环刀口面齐平，并用剩余土样测定含水率。③檫净环刀外壁，称环刀与土合质量m1，精准至0.1g。④计算式中湿密度（g/cm3），计算至0.01；m1环刀与土合质量（g）；m2环刀质量（g）；v环刀体积（cm3）；干密度（g/cm3），计算至0.01；ω含水率（%）。本实验记录格式如下：密度试验记录（环刀法）土样编号123环刀号123456环刀容积（cm3）(1)100100100100100100环刀质量（g）(2)土+环刀质量（g）(3)土样质量（g）(4)（3）-（2）湿密度（g/cm3）(5)含水率(%)(6)干密度（g/cm3）(7)平均干密度（g/cm3）(8)灌砂法（T0111-1993）本实验法适用于现场测定细粒土、砂类土和砾类土的密度。试样的最大粒径一般不得超过15mm，测定密度层的厚度为150~200mm。注：①在测定细粒土的密度时，可采用Ф100mm的小型灌砂桶。②如最大粒径超过15mm，则相应地增大灌砂桶和标定灌的尺寸，例如，粒径达40~60mm的粗砂土，灌砂桶和现场试洞的直径为150~200mm。实验步骤1、在试验地点，选一块约40cm×40cm的平坦表面，并将其清扫干净；将基板放在此平坦表面上；如表面的较大则将盛有量砂m5的灌砂筒放在基板中间的圆孔上；打开灌砂筒开关，让砂流入孔内，直到储砂筒内的砂不再下流时关闭开关；取下灌砂筒，并称筒内的质量m6，准确至1g。2、取走基板，将留在试验地点放入量砂收回，重新将表面清扫干净；将基板中孔凿洞，洞口直径100mm。在凿洞过程中，应注意不使造出的试样丢失，并随时将凿松的材料取出，放入已知质量的塑料袋内，密封。试洞深度应与标定灌高度接近或一致。凿洞毕，称此塑料袋中全部试样质量，准确至1g。减去已知塑料袋的质量后，即为试样的总质量mt。3、从挖出的全部试样中取有代表性的样品，放入铝盒中，测定其含水率。样品数量：对于细粒土不少于100g，粗粒土不少于500g。4、将基板安放在试洞上，将灌砂筒...
