东方物业设备房标准图集VIP免费

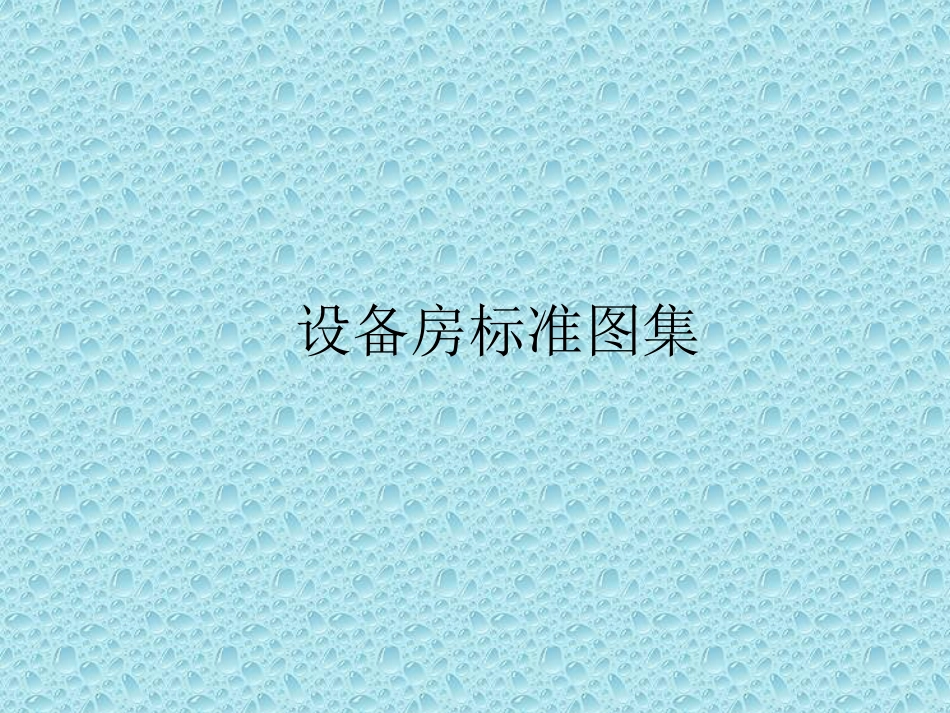

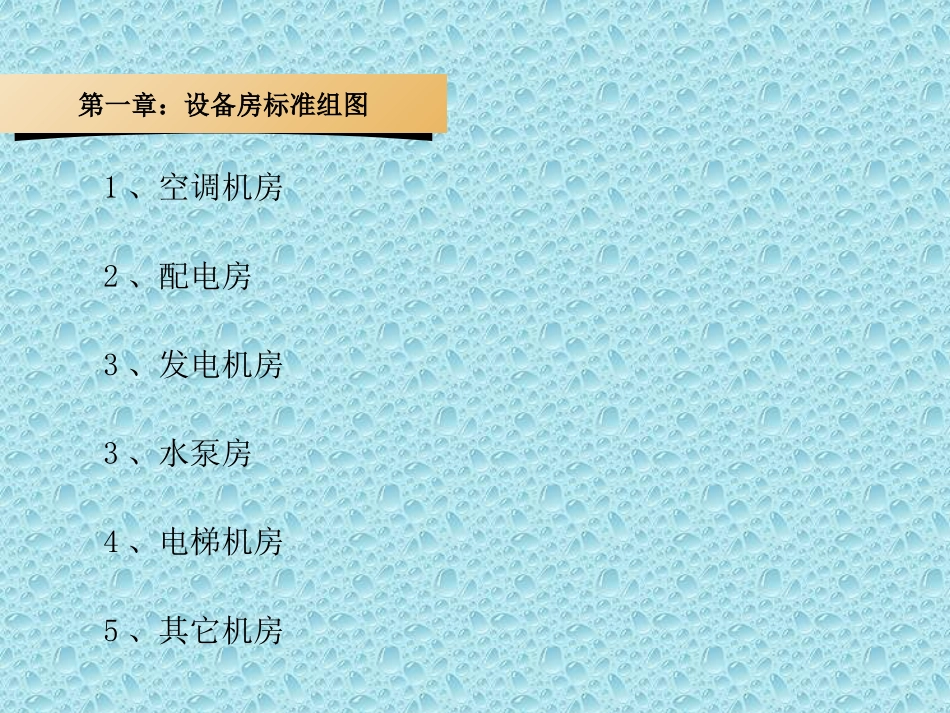

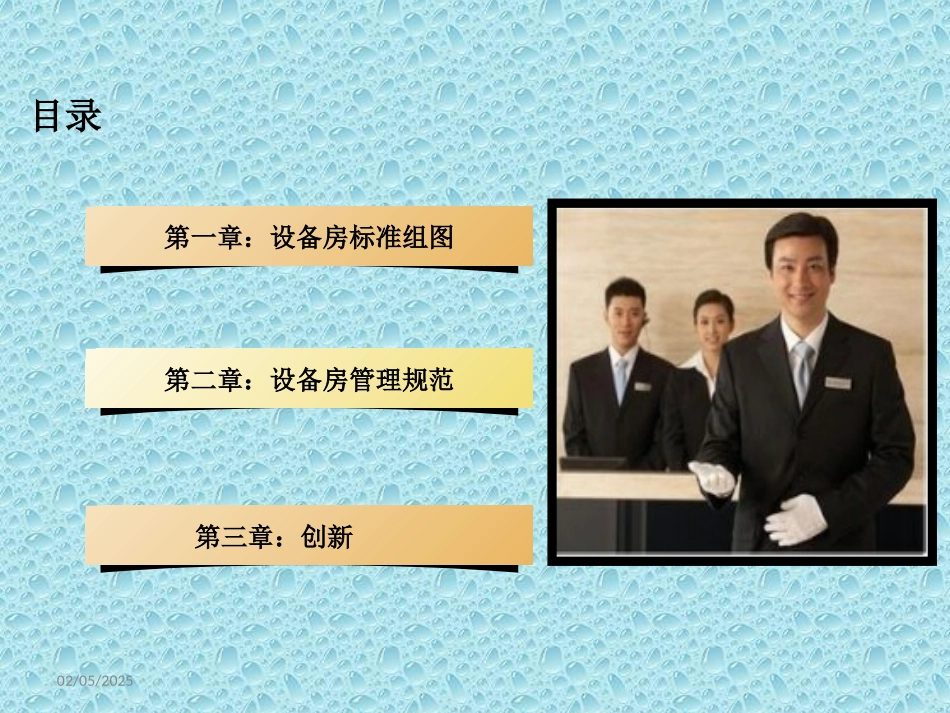

设备房标准图集02/05/2025目录第一章：设备房标准组图第二章：设备房管理规范第三章：创新1、空调机房2、配电房3、发电机房3、水泵房4、电梯机房5、其它机房第一章：设备房标准组图空调机房标准组图空调机房ABCDA、开关阀门应吊挂标示牌时，方便取下，不易损坏。B、管道支架：防锈漆+银粉漆，设备基础：贴素面地砖C、管道标示。D、冰水主机及管道保温，干净、整洁。空调机房A、不锈钢防鼠板B、木质防鼠板ABCDC、保洁工具。D、检修工具箱。木质配电房标准组图配电房ABCDA、设备房安全卫生责任人。B、配置配电系统图。C、配电柜钥匙箱。D、鼠药放置点。线路标识图配电房ABCDA、控制区域标示清楚。B、高低压配电柜、绝缘垫。C、地面采用环氧树脂地坪漆。D、高压柜后侧绝缘垫、卫生。配电房ABCDA、T型桥架内电缆走线整齐。B、进配电柜线缆有序。C、连接母排应有标示、走向，并注明容量。D、配电房接地标示清晰。配电房ABCDA、配电房应配备温湿度汁。B、操作工具柜摆放标准。C、灭火器箱地面标示并有操作指导。D、配电房内电缆盖上应有警示线。发电机房标准组图发电机房ABCDA、发电机房地面操作区域标示清晰。B、供、回油管标示清晰。C、油罐标示及油位标示清晰。D、发电机送排风管道标示清晰。发电机房ABCDA、防火池内需填沙子50㎝厚度。B、发电机母排走向标示清晰。C、发动机房粘贴发电机操作流程。D、发电机房内必配置自动抽油泵。水泵、消防泵房标准组图消防泵房ABCDA、管道走向标示清晰。B、水泵房操作区域明显。C、压力表定期检验。D、消防水池增设防护鼠笼楼梯。消防泵房ABCDA、消防转接湾头安装支掌架。B、控制柜标识清晰。C、消防水池水位标示，容量，高水位报警装置，流体走向标示。D、统一增设排水设施。水泵房ABCDA、水泵要保持清洁。B、集水坑盖板平整防滑。C、阀门螺杆保护。D、水泵、消防泵房必配应急水泵。电梯机房标准组图电梯机房ABCDA、电梯机房整洁。B、限速器标示、限重标示清晰。C、电梯曳引机（主机）整洁。D、钢丝绳井口涂抹黄色醒目标识。电梯机房其它机房标准组图其它机房ABCDA、风机房整洁、无杂物摆放。B、控制中心设备须达到防尘要求。C、网络中心各种设备粘贴标识牌清晰。D、设备房物资摆放整齐。设备房管理规范设备房管理规范1、设备房环境管理规范1.1地面应干净、平坦、干燥、防滑。墙面应平整、整洁，无积尘。专用工具、用品及器具应在（标示）制定位置摆放整齐。严禁堆放易燃、易爆及无关物品。1.2配电房、发电机房、消防控制室、电梯机房、水泵房等重要设备房室内应悬挂干湿温度计。室内环境应控制在40℃以下、相对湿度80%以下。1.3如设备运行产生的噪音或震动影响毗邻业户，应采用降噪、减震等措施，符合国家相关环保要求。设备房管理规范2、设备房管理规范2.1明确设备责任人，无人值守时必须加锁。2.2设备外观清洁、无油污、无油漆脱落，无跑、冒、滴、漏现象。2.3易被人体接触到的转动部位要有防护罩，设备原有的防护装置应维护齐全。2.4设备完好、运行正常，各类仪表完好、使用正常、检定合格有效。2.5设备上端有排污管等设施时，应在该设备上方加装喇叭口、挡板等设施。设备房标识管理规范3、设备房标识管理规范3.1所有标示应安装位置适当、醒目，内容清晰、完整。3.2设备房门外侧应有设备房名称，“机房重地，非请勿进”标识。室内应有“严禁吸烟”等警示标识，发电机房等重要房间内还应悬挂禁止明火标识。3.3设备开关、阀门等应有明显的状态标识；流体管道应有流向标识；操作有危险的设备、部件应有“危险！勿靠近！”、“危险！误操作！”等警示标识。3.4多台同型号、配备主/备用的设备应进行编号管理并在设备上悬挂编号标示。3.5供配电设备房应在显著位置设立“严禁合闸”等移动标识的统一挂放点。3.6设备房内所有配电箱、柜及控制箱、柜应有显示其名称与用途标识。各出现电缆应悬挂出线标识，标明电缆的型号规格、用途、去向标示；各动力柜、双电源箱等分控箱的进线端应标明电缆的型号规格、用途、引自何处的标识；各类空气开关应标明用途，有互感器的电表要标明计量倍率。设备房安全管理规范4、设备房安全管理规范4.1无人值守的设备房应...
