石材幕墙干挂做法VIP免费

石材幕墙干挂做法_第1页
1/19

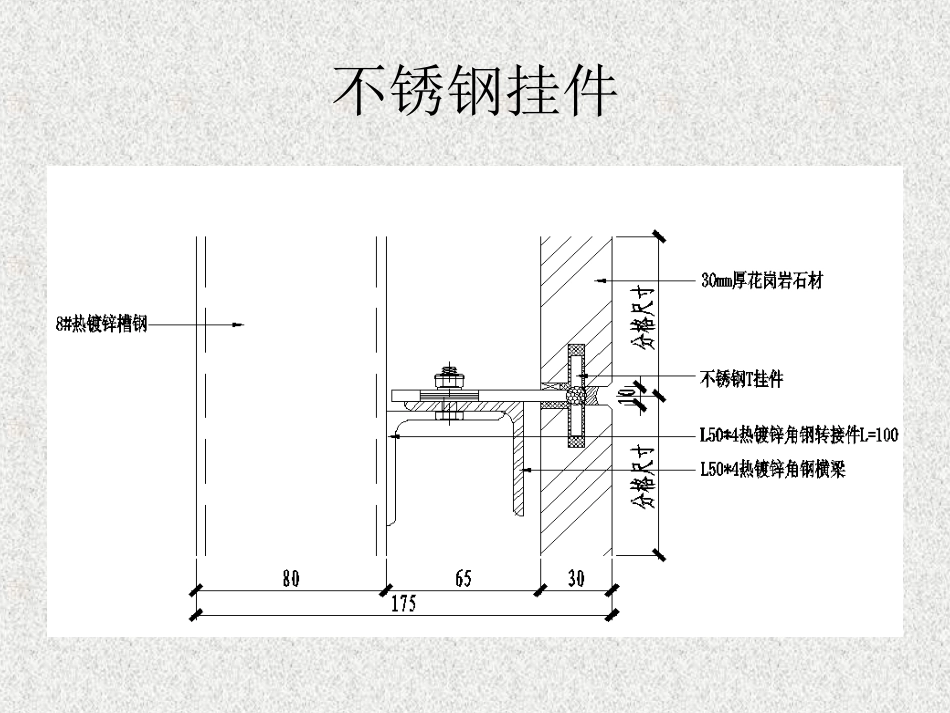

石材幕墙干挂做法_第2页
2/19

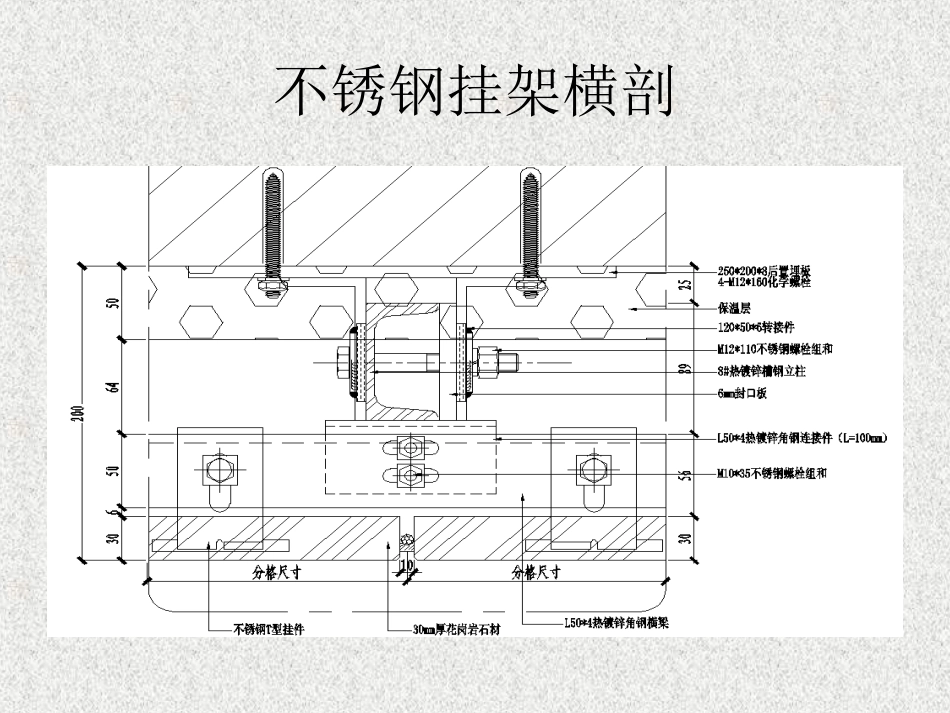

石材幕墙干挂做法_第3页
3/19
石材干挂做法2010.5.17不锈钢挂件不锈钢挂架横剖T型不锈钢挂件铝合金挂件铝合金挂件挂件铝合金挂件通槽1、特点•1.1板材之间独立受力,独立安装,独立更换,节点做法灵活。•1.2连接可靠,对石板的削弱较小,减少连接部位石材局部破坏使石材面板有较高的抗震能力。•1.3可准确控制石材与锥形孔底的间距,确保幕墙的表面平整度。•1.4工厂化施工程度高,板材上墙后调整工作量少。背栓连接干挂石材幕墙施工工法2、适用范围适用于建筑高度不大于30m、非抗震设计或抗震设防烈度不大于7度的民用建筑石材幕墙工程施工。3、工艺原理通过双切面专用磨头在石材背部距板边100~180mm处磨出倒锥孔,倒锥孔与后切式锚栓采用尼龙体柔性结合,并将板面荷载通过骨架传递到主体结构。4、工艺流程背栓干挂石材幕墙横剖节点图背栓干挂石材幕墙纵剖节点图背栓式
