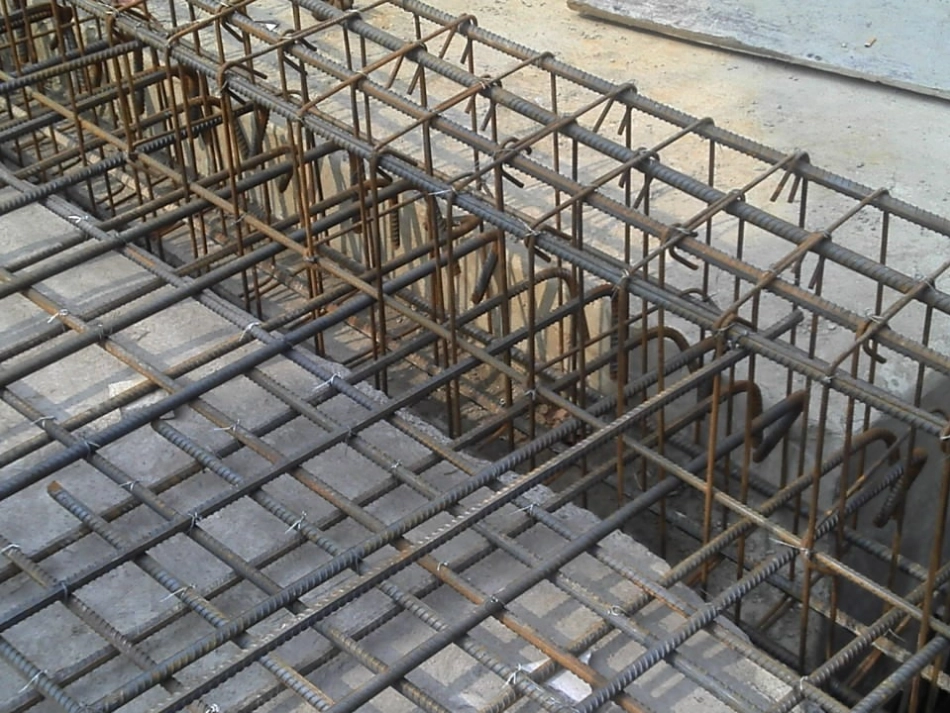

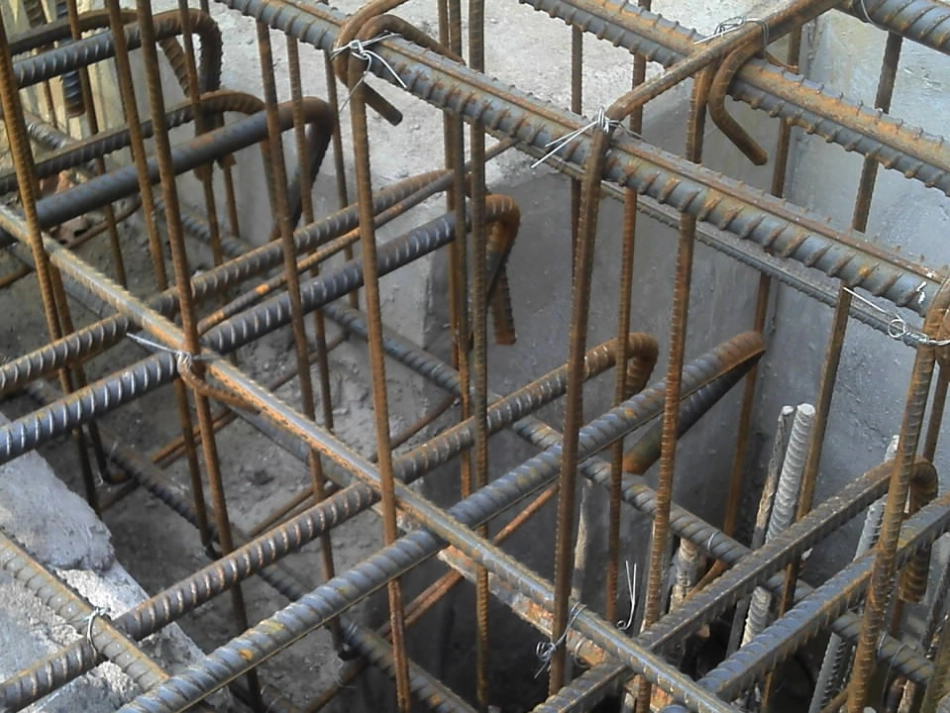

平法识图与钢筋算量建工系吕丽平23456特点：减少图纸量平面表示整体标注7目录平法图集介绍平法图集介绍1梁平法梁平法2柱平法柱平法3剪力墙平法4板平法58目录平法图集介绍平法图集介绍19平法图集介绍建筑结构施工图平面整体设计方法（简称平法）表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。10陈青来被国家科委列为《“九五”国家级科技成果重点推广计划》项目（项目编号：97070209A）建设部列为一九九六年科技成果重点推广项目(项目编号：96008)。平法图集介绍11平法图集介绍11G101系列图集是指《混凝土结构施工图平面整体表示方法制图规则和构造详图》包括：11G101-1现浇混凝土框架、剪力墙、梁、板11G101-2现浇混凝土板式楼梯11G101-3独立基础、条形基础、筏形基础及桩承台12目录梁平法梁平法2梁平法----平法规则梁平法----平法规则2.1梁平法----配筋构造梁平法----配筋构造2.2梁平法----钢筋算量梁平法----钢筋算量2.313梁钢筋的标注方法梁内有什么钢筋？14梁钢筋的标注方法钢筋箍筋纵筋其他钢筋双肢箍多肢箍上部筋下部筋中部筋附加筋吊筋拉筋上部通长筋支座负筋架立筋构造钢筋受扭钢筋15目录梁平法梁平法2-------梁平法制图规则梁平法----平法规则梁平法----平法规则2.116梁平法图中表示的是什么意思？580036002800梁平法表示图C25砼，3级抗震3600200200梁钢筋的标注方法17返回●●梁的平面注写包括梁的平面注写包括集中标注集中标注与与原位标注原位标注集中标注表达梁的通用数值集中标注表达梁的通用数值原位标注表达梁的特殊数值。原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，，则将该项数值原位标注，施工中，原位标注优原位标注优先于集中标注先于集中标注。。梁钢筋的标注方法18梁钢筋的标注方法原位标注集中标注19●●集中标注：1、梁编号、梁截面尺寸2、箍筋：钢筋级别、直径、加密区及非加密区、肢数3、梁上下通长筋和架立筋，4、梁侧面纵筋：构造腰筋及抗扭腰筋5、梁顶面标高高差（该项为选注）（该项为选注）梁钢筋的标注方法20梁钢筋的标注方法梁编号集中标注截面尺寸箍筋上部通长钢筋侧面纵筋梁顶面相对于楼板面的标高高差21梁钢筋的标注方法●●原位标注内容包括梁支座上部纵筋（该部位含原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。或吊筋、集中标注不适合于某跨时标注的数值。原位标注：1、梁支座上、下部纵筋2、吊筋、附加箍筋22梁钢筋的标注方法下部受力筋下部受力筋下部受力筋上部受力筋23集中标注——梁编号24考核JZL2(1A)KL7(3B)25集中标注——截面尺寸梁截面尺寸，该项为必注值。当为等截面梁时，用b×h表示；当为竖向加腋梁时，用b×hGYC1×C2表示，其中C1为腋长，C2为腋高；当为水平加腋梁时，用b×hPYC1×C2表示，其中C1为腋长，C2为腋宽，加腋部分应在平面中绘制；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h226考核JZL2(3)300*500KL7(2B)300*700/50027集中标注——箍筋三、梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数，该项为必注值。箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。例:Φ10@100/200(4)Φ8@100(4)/150(2)抗震框架梁28集中标注——箍筋当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线“／”将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。...
