中建大厦基础土方实施方案施工版VIP专享VIP免费

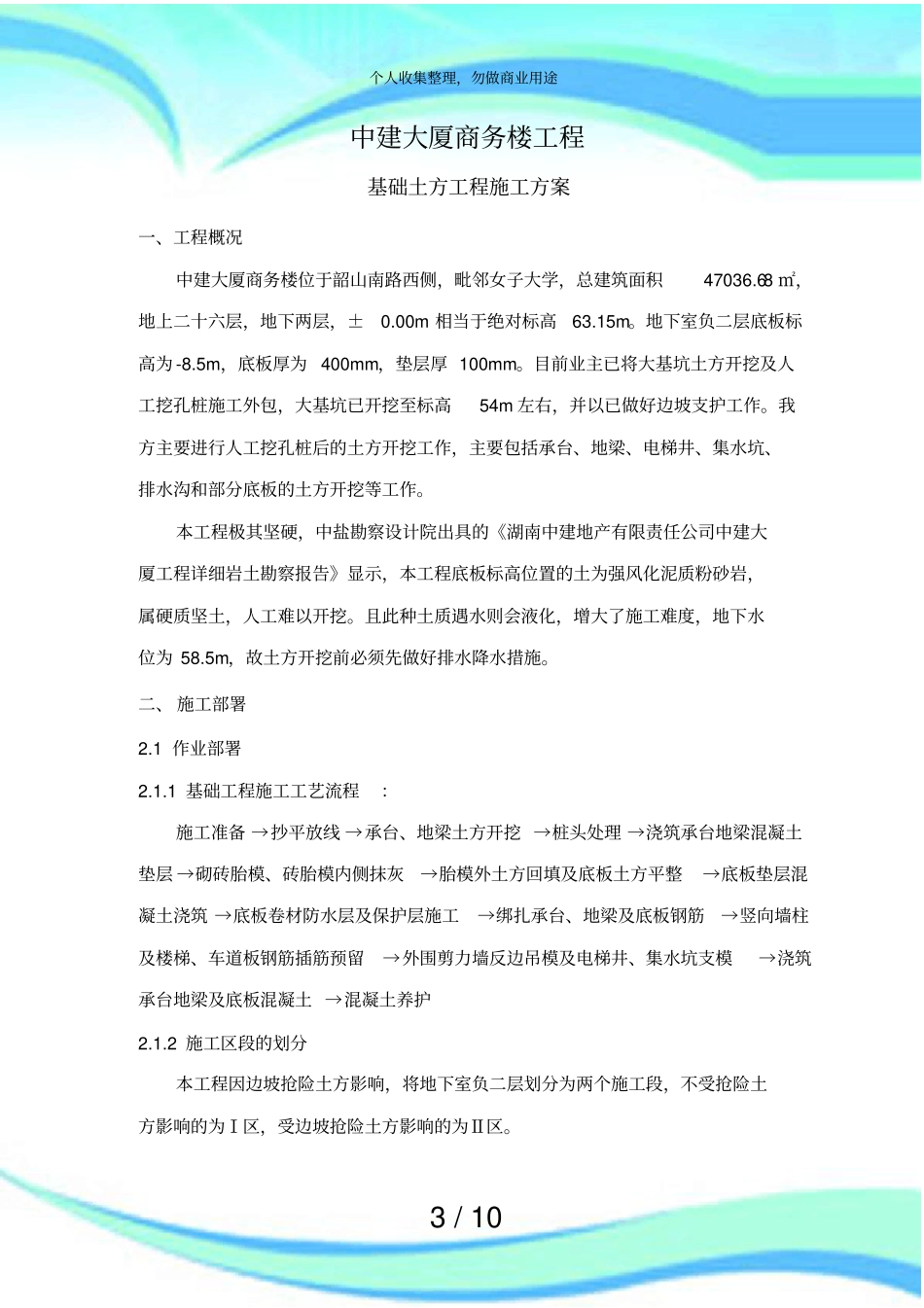

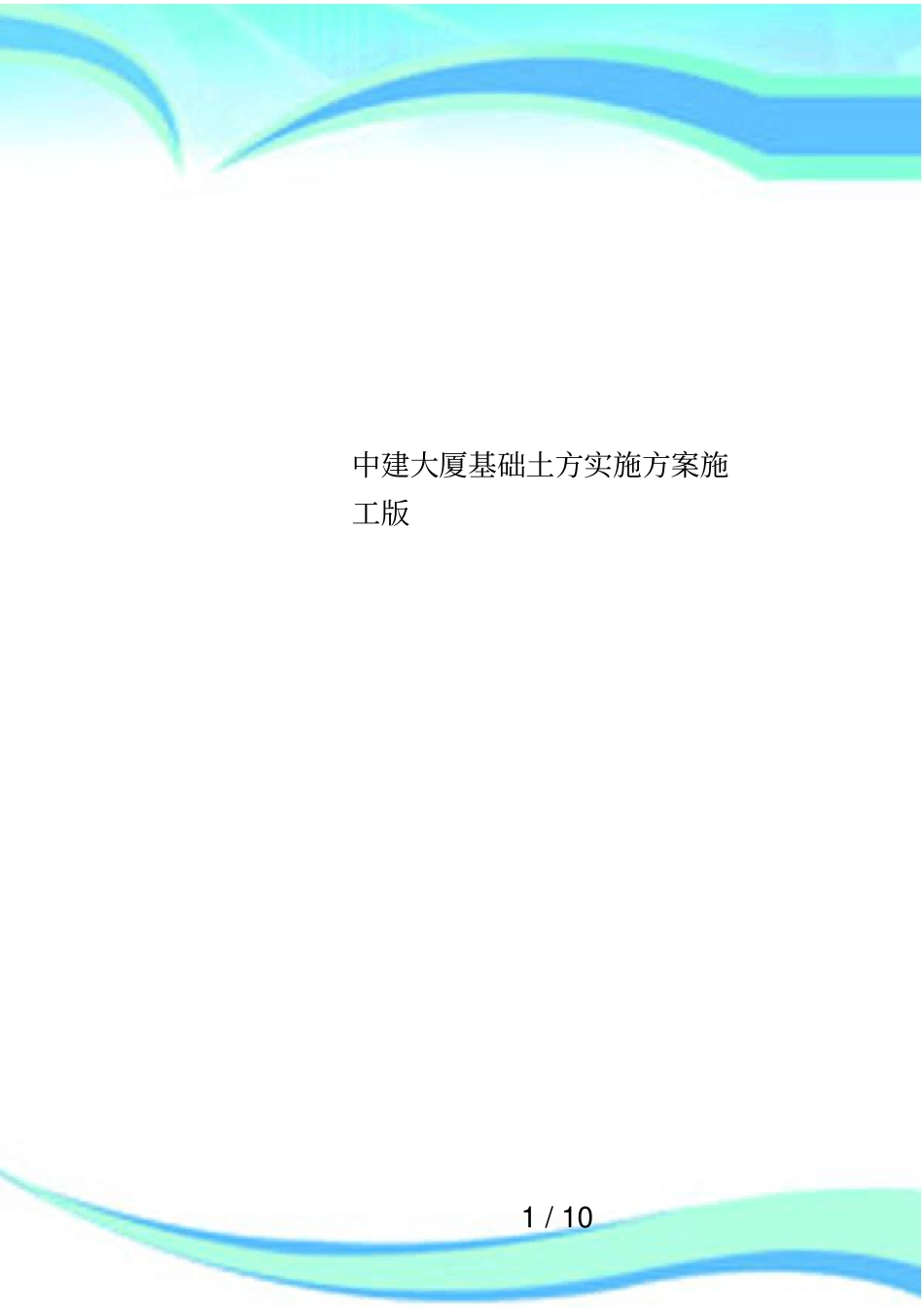

1/10中建大厦基础土方实施方案施工版2/10————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/10中建大厦商务楼工程基础土方工程施工方案一、工程概况中建大厦商务楼位于韶山南路西侧，毗邻女子大学，总建筑面积47036.68㎡，地上二十六层，地下两层，±0.00m相当于绝对标高63.15m。地下室负二层底板标高为-8.5m，底板厚为400mm，垫层厚100mm。目前业主已将大基坑土方开挖及人工挖孔桩施工外包，大基坑已开挖至标高54m左右，并以已做好边坡支护工作。我方主要进行人工挖孔桩后的土方开挖工作，主要包括承台、地梁、电梯井、集水坑、排水沟和部分底板的土方开挖等工作。本工程极其坚硬，中盐勘察设计院出具的《湖南中建地产有限责任公司中建大厦工程详细岩土勘察报告》显示，本工程底板标高位置的土为强风化泥质粉砂岩，属硬质坚土，人工难以开挖。且此种土质遇水则会液化，增大了施工难度，地下水位为58.5m，故土方开挖前必须先做好排水降水措施。二、施工部署2.1作业部署2.1.1基础工程施工工艺流程：施工准备→抄平放线→承台、地梁土方开挖→桩头处理→浇筑承台地梁混凝土垫层→砌砖胎模、砖胎模内侧抹灰→胎模外土方回填及底板土方平整→底板垫层混凝土浇筑→底板卷材防水层及保护层施工→绑扎承台、地梁及底板钢筋→竖向墙柱及楼梯、车道板钢筋插筋预留→外围剪力墙反边吊模及电梯井、集水坑支模→浇筑承台地梁及底板混凝土→混凝土养护2.1.2施工区段的划分本工程因边坡抢险土方影响，将地下室负二层划分为两个施工段，不受抢险土方影响的为Ⅰ区，受边坡抢险土方影响的为Ⅱ区。个人收集整理，勿做商业用途4/102.2劳动组织土方开挖：普工100人，除配备常用挖土工具外，配备二台小型反铲挖土机(0.6m3)、二台空压机和配套风镐(主要用于破除钢筋混凝土桩护壁以及坚硬的土方)对承台地梁进行开挖，1台大型挖机基坑内清平转运土方，3台拖拉机对土方进行外运。桩头处理：组织一个20人的专业破桩头队伍，配备四台空压机和配套风镐，根据土方开挖进程，及时破除桩头。砖胎模施工：组织一个50人的泥工班组进行砖胎模砌筑、抹灰和防水保护层施工。防水工程：织组一个20人的专业防水队伍施工。钢筋工程：组织二个钢筋班组，一个20人进行钢筋加工，一个80人进行钢筋绑扎。因本工程底板及梁纵向钢筋要求焊接，钢筋焊接量特别大，仅板筋就约有10881多个接头，为保证施工进度计划，需配20个专业焊工及配套焊机。混凝土工程：组织一个45人的混凝土班组进行混凝土的施工。模板工程：专业木工100人测量：专业测量工程师1名，配合人员3名，经纬仪一台，全站仪一台，水准仪一台，50m钢卷尺一把，5m钢卷尺四把。3cm长钉子一斤，石灰粉5袋，灰线三个人收集整理，勿做商业用途5/10捆，灰桶3个，锤子2把，50cm长木桩100根，测量标高用的红油漆、毛笔、钢筋头或竹篾片若干。四、施工工艺4.1测量放线4.1.1在土方施工前，必须先对基坑进行土方格网标高、大基坑开挖边线、人工挖孔桩桩顶标高进行测量，在测量过程应邀请监理旁站并做好测量记录资料，经监理、业主签字后档。4.1.2根据业主提供的坐标控制点，用全站仪将控制点引至基坑边上，在基坑四周的边坡上设置每条轴线的控制点，(用全站仪放出纵横两条轴线共四个控制点，再用经纬仪和50m钢卷尺将每条轴线的控制点放出。)控制点的所设的位置应平整稳固，有利于后续施工时方便仪器架设。放线用的60×80mm木枋制作，桩长500mm，一端四边削尖，一端锯平，坐标点找准后将控制桩钉入土中300mm，在木桩上找准精确坐标位置后钉入小钉子，钉帽直径不宜大于5mm，钉子露出控制桩3mm为宜，方便日后挂线。控制桩定位后，用C30混凝土将木桩四周护住，木桩只外露20mm，并用红油漆注明该桩的轴线名称，做好防车辗等保护措施。4.1.3将经纬仪架在轴线控制点上，对准基坑对面的同一轴上控制点，放出承台地梁的轴线，根据轴线确定承台地梁开挖边线。承台地梁土方为无支护土方，不考虑放坡，开挖尺寸为图纸设计尺寸加每边砖胎模宽度200mm。4.2土方开挖4....
