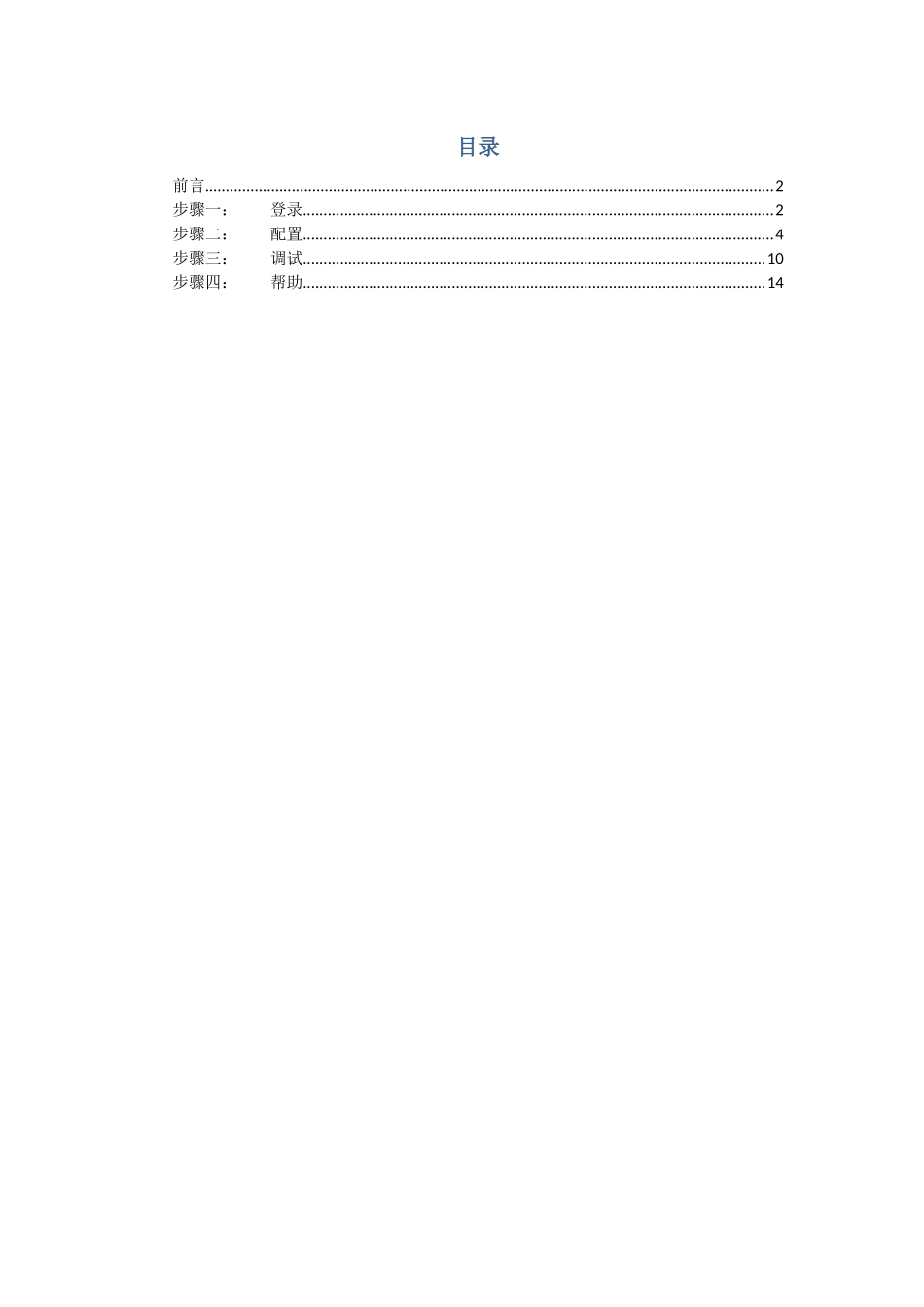

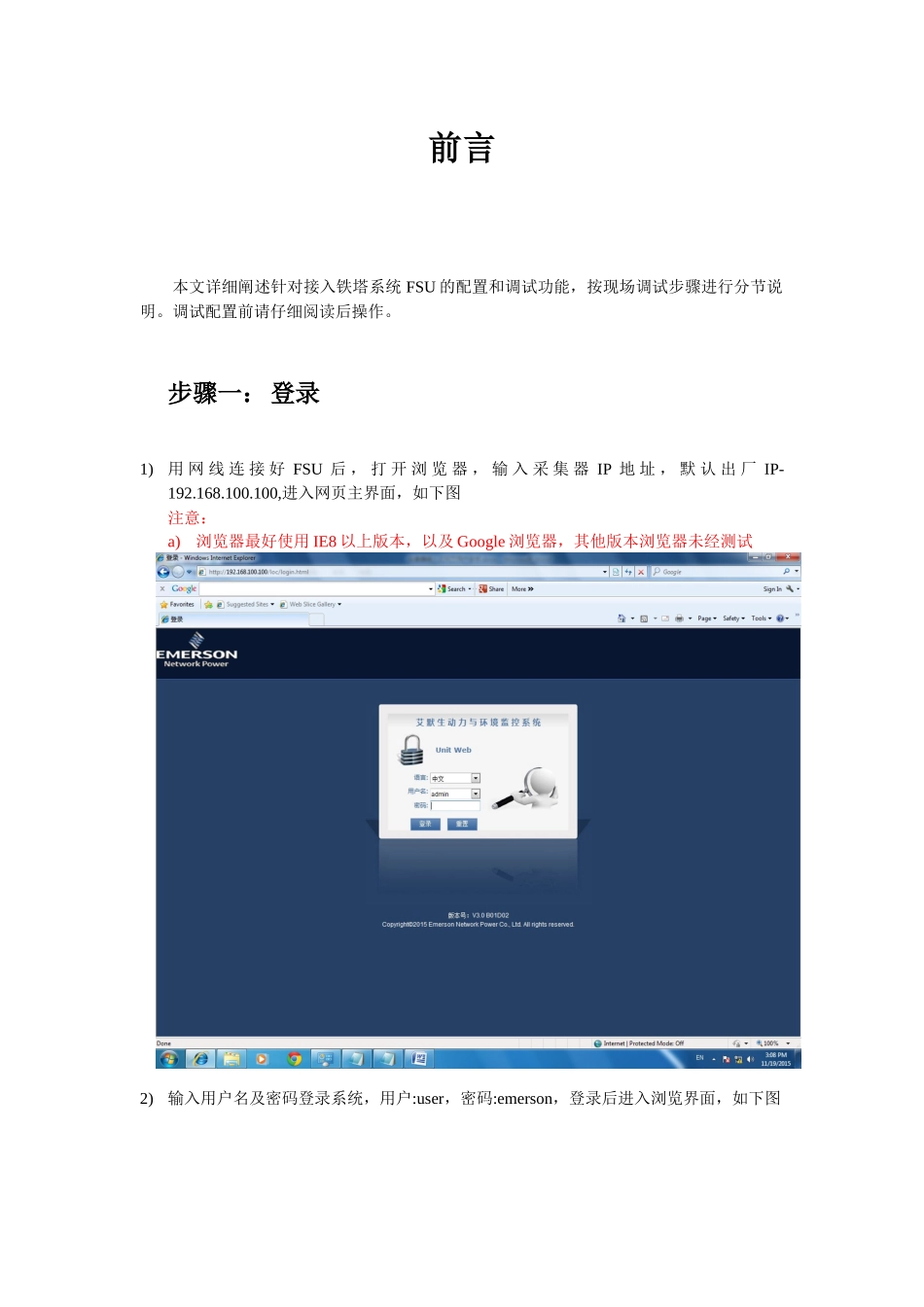

FSU嵌入式网页用户手册版本：V1.0拟制人：姜楠目录前言..........................................................................................................................................2步骤一：登录..................................................................................................................2步骤二：配置..................................................................................................................4步骤三：调试................................................................................................................10步骤四：帮助................................................................................................................14前言本文详细阐述针对接入铁塔系统FSU的配置和调试功能，按现场调试步骤进行分节说明。调试配置前请仔细阅读后操作。步骤一：登录1)用网线连接好FSU后，打开浏览器，输入采集器IP地址，默认出厂IP-192.168.100.100,进入网页主界面，如下图注意：a)浏览器最好使用IE8以上版本，以及Google浏览器，其他版本浏览器未经测试2)输入用户名及密码登录系统，用户:user，密码:emerson，登录后进入浏览界面，如下图未升级前的FSU信息，如下图：FSU断电，插入升级U盘后，再重新加电。升级后的FSU信息，如下图：FSU配置前需要进行时间获取和应用步骤二：配置1)点击上方菜单中配置选项，进入配置界面，如下图导入io.cfg文件，可做配置使用2)首先进入IO通道属性界面，在这里进行设置各个通道的配置属性a)修改：选中某一行，修改完毕后点击应用。b)导入：点击导入IO配置文件链接，可以将事先制作好的配置文件导入，省去修改的麻烦3)点击左侧站点配置选项，进入MU配置界面，如下图a)填写站点信息FSU编码和FSUCode都填写一个编码,SC地址不改b)添加串口设备，输入设备实际接入的端口、地址、参数、名称、铁塔设备编码等信息，并导入设备模板和SO库，已经导入过SO库可以不必再导入，更新除外，配置完毕后点击增加，如下图，继续增加以此类推。也可点击某一行进行修改。注意：是否为1501选项为添加IPLU1501设备才勾选，其他情况不要勾选无线猫协议OZJXDGPSE6-02，使用串口参数9600.n.8.1，地址1，设备编码以实际为准c)将滚动条下移，进行添加IO设备，输入设备名称和设备编码，进行增加，如下图d)配置完毕后点击保存，如果不需要再进行其它配置项改动，在是否应用提示框中点击确定使配置生效注意：如果有样板站配置可在界面最底端分别导入XML和INI配置，重新刷新页面，然后重新编辑铁塔ID等信息即可减少操作4)点击左侧其他配置选项，进入配置界面，如下图a)USBModem掉电重启设置：如果是板载IO，请选择板载继电器，并选择DO口号如果是接入的IPLU1501的继电器端口上，需要配置IPLU1501所接的端口和设备地址、DO口号（本次工程无IPLU1501）b)灯控联动设置：选择DO口号5)点击左侧设备种类映射配置，进入配置界面，如下图注意：此界面用于铁塔设备类型ID和我司设备类型ID的映射关系配置，一般情况下不需要修改，可能会存在新增的情况，请谨慎操作步骤三：调试1)配置完毕后，并且应用了新的配置后，在上方菜单栏中选择铁塔选项，如下图a)后台程序将自动进行拨号注册，拨号成功后Modem拨号状态和L2TP拨号状态会更新b)铁塔系统注册成功后注册状态会显示为在线注意：状态信息需要手动刷新，但不要刷新太频繁，否则会使拨号程序繁忙拨号成功后，铁塔注册状态可能会比铁塔系统状态滞后一些时间，这是由于网络状态不好或者铁塔系统回复确认信息速度原因导致，请30秒刷新一次查看2)当铁塔注册状态变为在线后，切换到实时监控页面，开始调试，如下图a)蓝色标准信号为和铁塔绑定信号，我们调试重点也是关注此类信号b)当产生告警和结束告警时，对比铁塔系统上是否正常产生告警c)如果网页产生告警，铁塔系统无告警，请点击铁塔->铁塔告警页面查看发送给铁塔的告警是否有显示，未显示可能的原因如下，请仔细检查并咨询开发部1信号基类ID未与铁塔ID绑定2网络情况不好，移...
