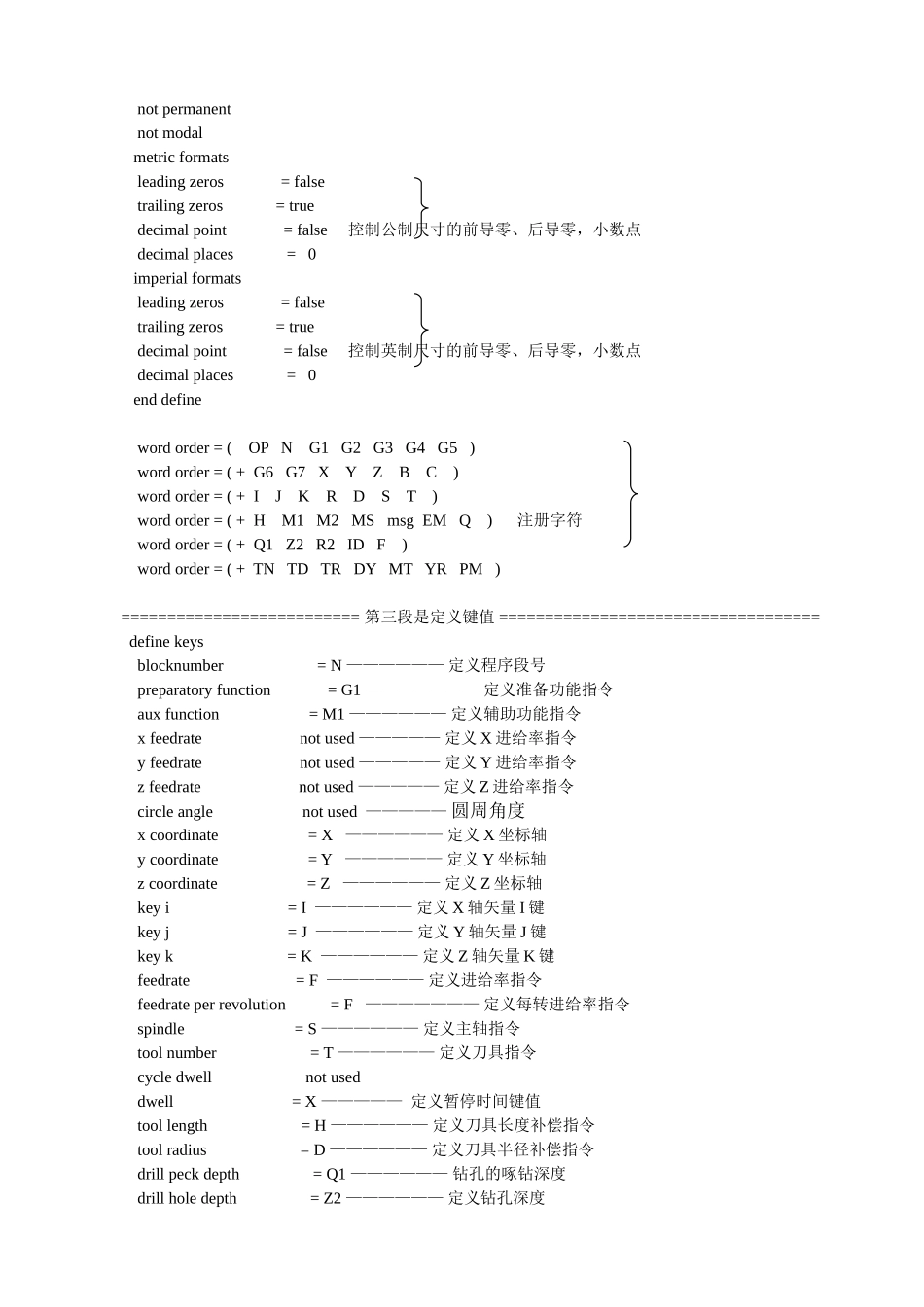

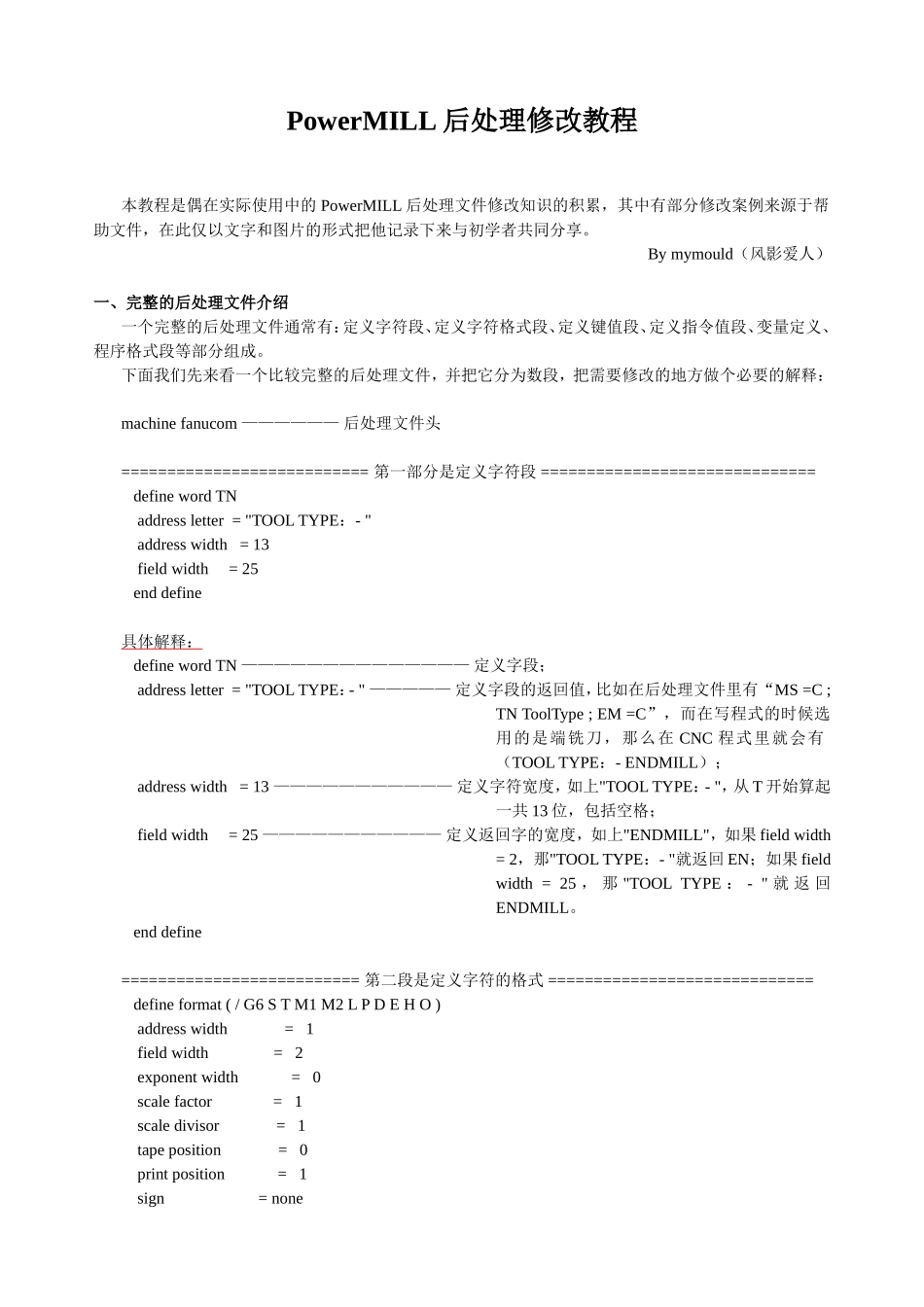

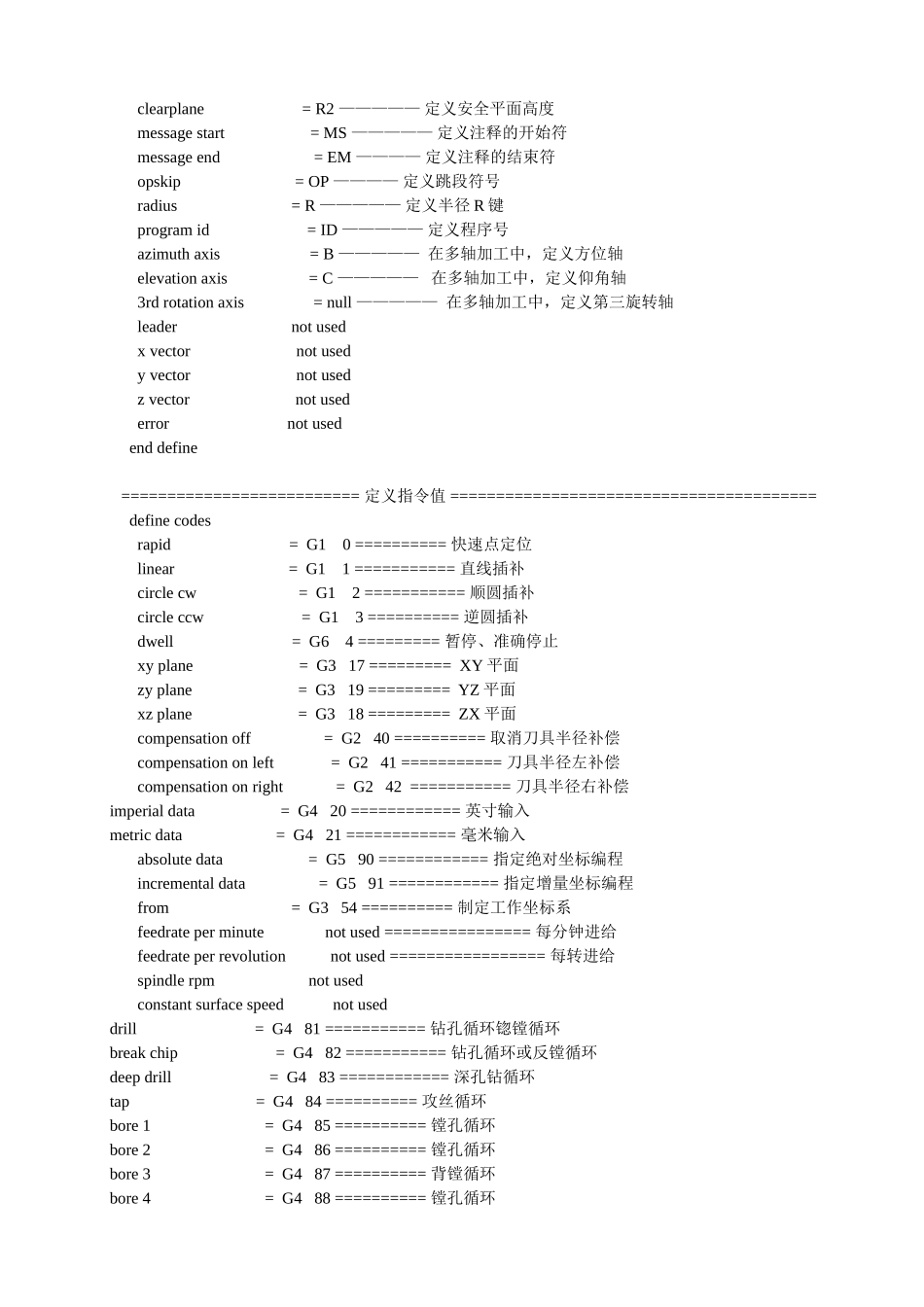

PowerMILL后处理修改教程本教程是偶在实际使用中的PowerMILL后处理文件修改知识的积累，其中有部分修改案例来源于帮助文件，在此仅以文字和图片的形式把他记录下来与初学者共同分享。Bymymould（风影爱人）一、完整的后处理文件介绍一个完整的后处理文件通常有：定义字符段、定义字符格式段、定义键值段、定义指令值段、变量定义、程序格式段等部分组成。下面我们先来看一个比较完整的后处理文件，并把它分为数段，把需要修改的地方做个必要的解释：machinefanucom——————后处理文件头===========================第一部分是定义字符段==============================definewordTNaddressletter="TOOLTYPE：-"addresswidth=13fieldwidth=25enddefine具体解释：definewordTN——————————————定义字段；addressletter="TOOLTYPE：-"—————定义字段的返回值，比如在后处理文件里有“MS=C;TNToolType;EM=C”，而在写程式的时候选用的是端铣刀，那么在CNC程式里就会有（TOOLTYPE：-ENDMILL）；addresswidth=13———————————定义字符宽度，如上"TOOLTYPE：-"，从T开始算起一共13位，包括空格；fieldwidth=25———————————定义返回字的宽度，如上"ENDMILL"，如果fieldwidth=2，那"TOOLTYPE：-"就返回EN；如果fieldwidth=25，那"TOOLTYPE：-"就返回ENDMILL。enddefine==========================第二段是定义字符的格式=============================defineformat(/G6STM1M2LPDEHO)addresswidth=1fieldwidth=2exponentwidth=0scalefactor=1scaledivisor=1tapeposition=0printposition=1sign=nonenotpermanentnotmodalmetricformatsleadingzeros=falsetrailingzeros=truedecimalpoint=false控制公制尺寸的前导零、后导零，小数点decimalplaces=0imperialformatsleadingzeros=falsetrailingzeros=truedecimalpoint=false控制英制尺寸的前导零、后导零，小数点decimalplaces=0enddefinewordorder=(OPNG1G2G3G4G5)wordorder=(+G6G7XYZBC)wordorder=(+IJKRDST)wordorder=(+HM1M2MSmsgEMQ)注册字符wordorder=(+Q1Z2R2IDF)wordorder=(+TNTDTRDYMTYRPM)==========================第三段是定义键值===================================definekeysblocknumber=N——————定义程序段号preparatoryfunction=G1———————定义准备功能指令auxfunction=M1——————定义辅助功能指令xfeedratenotused—————定义X进给率指令yfeedratenotused—————定义Y进给率指令zfeedratenotused—————定义Z进给率指令circleanglenotused—————圆周角度xcoordinate=X——————定义X坐标轴ycoordinate=Y——————定义Y坐标轴zcoordinate=Z——————定义Z坐标轴keyi=I——————定义X轴矢量I键keyj=J——————定义Y轴矢量J键keyk=K——————定义Z轴矢量K键feedrate=F——————定义进给率指令feedrateperrevolution=F———————定义每转进给率指令spindle=S——————定义主轴指令toolnumber=T——————定义刀具指令cycledwellnotuseddwell=X—————定义暂停时间键值toollength=H——————定义刀具长度补偿指令toolradius=D——————定义刀具半径补偿指令drillpeckdepth=Q1——————钻孔的啄钻深度drillholedepth=Z2——————定义钻孔深度clearplane=R2—————定义安全平面高度messagestart=MS—————定义注释的开始符messageend=EM————定义注释的结束符opskip=OP————定义跳段符号radius=R—————定义半径R键programid=ID—————定义程序号azimuthaxis=B—————在多轴加工中，定义方位轴elevationaxis=C—————在多轴加工中，定义仰角轴3rdrotationaxis=null—————在多轴加工中，定义第三旋转轴leadernotusedxvectornotusedyvectornotusedzvectornotusederrornotusedenddefine==========================定义指令值========================================definecodesrapid=G10==========快速点定位linear=G11===========直线插补circlecw=G12===========顺圆插补circleccw...
