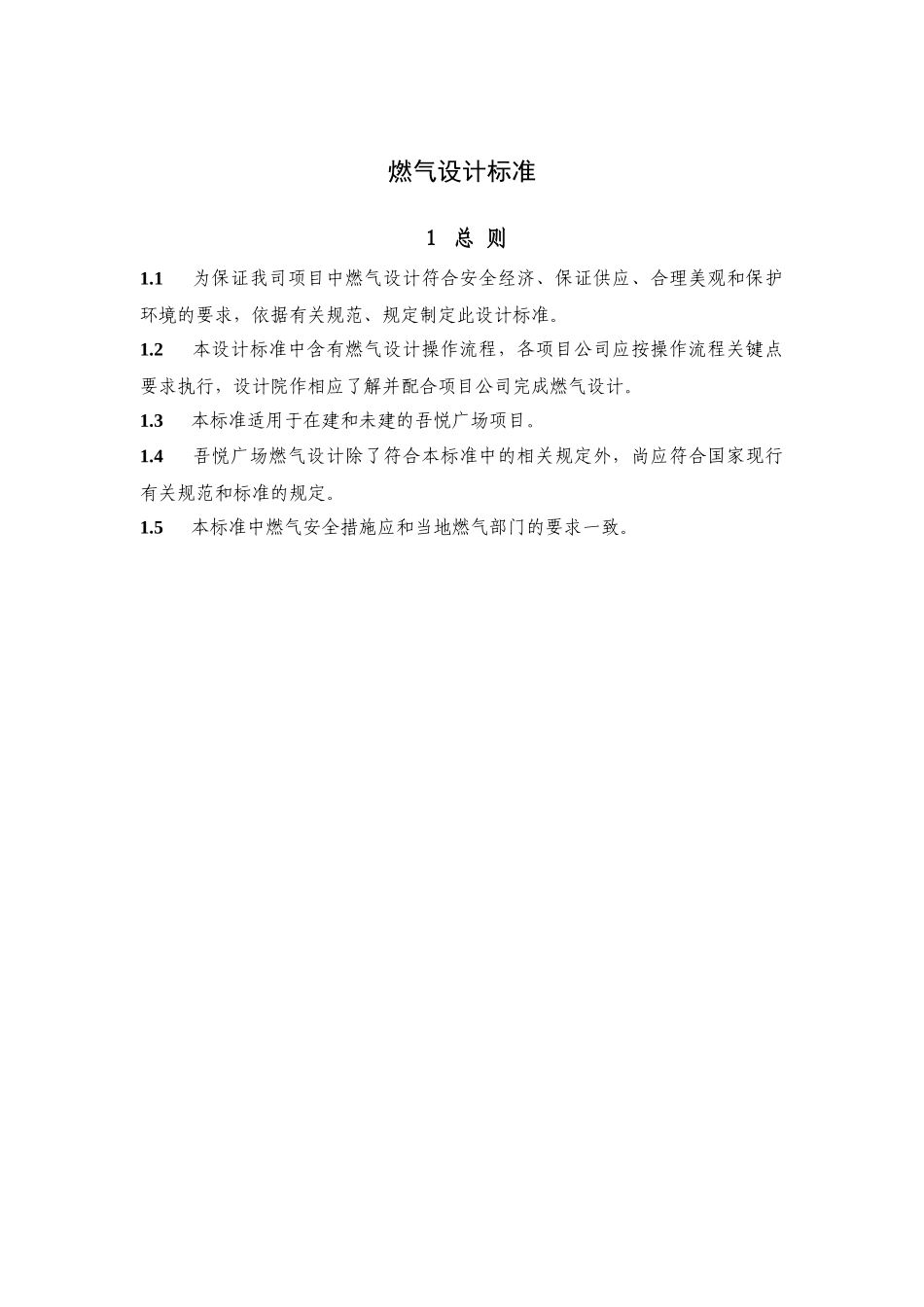

目录1总则............................................................12术语............................................................23燃气条件预留....................................................33.1燃气预留范围................................................33.2燃气预留要求................................................34燃气设计操作流程................................................4燃气设计操作流程关键点说明（1）.................................4燃气设计操作流程关键点说明（2）.................................5燃气设计操作流程关键点说明（3）.................................65设计要点........................................................75.1用气量和用气标准............................................75.2燃气调压站（箱）............................................75.3室外燃气干管及引入管........................................85.4室内燃气干管及燃气管井......................................95.5燃气支管及计量表...........................................115.6安全措施...................................................11燃气设计标准1总则1.1为保证我司项目中燃气设计符合安全经济、保证供应、合理美观和保护环境的要求，依据有关规范、规定制定此设计标准。1.2本设计标准中含有燃气设计操作流程，各项目公司应按操作流程关键点要求执行，设计院作相应了解并配合项目公司完成燃气设计。1.3本标准适用于在建和未建的吾悦广场项目。1.4吾悦广场燃气设计除了符合本标准中的相关规定外，尚应符合国家现行有关规范和标准的规定。1.5本标准中燃气安全措施应和当地燃气部门的要求一致。2术语2.1大商业含有多样化、消费享受型业态的休闲商业聚集体。2.2“一拖二”商铺通过户内楼梯连接首、二层，且首、二层做为一个独立单元同时销售的商铺，单个商铺间无连通。2.2分层销售商铺各层独立销售的商铺，单个商铺间通过公共走道和连廊连接，每层商铺均独立对外开门。2.3一环商铺与大商业贴临的外铺，属于大商业裙房。2.4室外步行街商铺面向室外步行街的所有商铺（含一环商铺，范围以集团流转确认总图表示区域为准）。2.5底商除一环商铺，室外步行街商铺之外其余的销售商铺。图2.1商业分类示意图一环商铺室外步行街商铺底商大商业3燃气条件预留3.1燃气预留范围功能区燃气条件预留预留燃气区域备注大商业★业态落位的餐饮铺1.底商原则上不预留餐饮条件。2.特殊业态燃气锅炉房需求应根据招商工程物业条件确定。员工食堂大商业燃气锅炉房特殊业态燃气锅炉房一环商铺★所有餐饮铺室外步行街商铺★所有餐饮铺底商商铺注：★表示需要预留，空白表示不需要预留。3.2燃气预留要求功能区预留燃气压力预留燃气接口位置工程界面（含燃气管线及报警系统）大商业低压餐饮铺厨房区域完成主管线及阀门预留，铺内由商家自理低压员工食堂的厨房完成全部燃气工程中压大商业燃气锅炉房完成全部燃气工程中压或低压特殊业态燃气锅炉房完成主管线及阀门预留，机房内由商家自理一环商铺低压餐饮铺外公共区域完成主管线及阀门预留，铺内由商家自理室外步行街商铺低压餐饮铺外公共区域完成主管线及阀门预留，铺内由商家自理注：设计暂按此要求执行，商铺内燃气工程界面可根据商务合同签署后调整。4燃气设计操作流程燃气设计操作流程关键点说明（1）项目阶段流程关键点设计研发中心项目公司（技术部/前期部）支持文件A:方案设计阶段A1：收集项目前期信息、征询内容1、提供《项目前期市政配套征询工作表》、《燃气设计标准》和《室外综合管网设计操作指引》。2、配合征询并审核征询结果。1、前期部联系燃气管部门，安排技术部、设计院进行征询沟通。2、征询结果落实在《项目前期市政配套征询工作表》中。KGJD-009-02《项目前期市政配套征询工作表》KGJD-009-02《燃气设计标准》KGJD-009-03《室外综合管网设计操作指引》A2：收集各方意见和需求，对建筑设计院交底1、提供《住宅项目机电设计任务书》、《住宅项目管控要点自审表...
