氩弧焊机故障现象及维修VIP免费

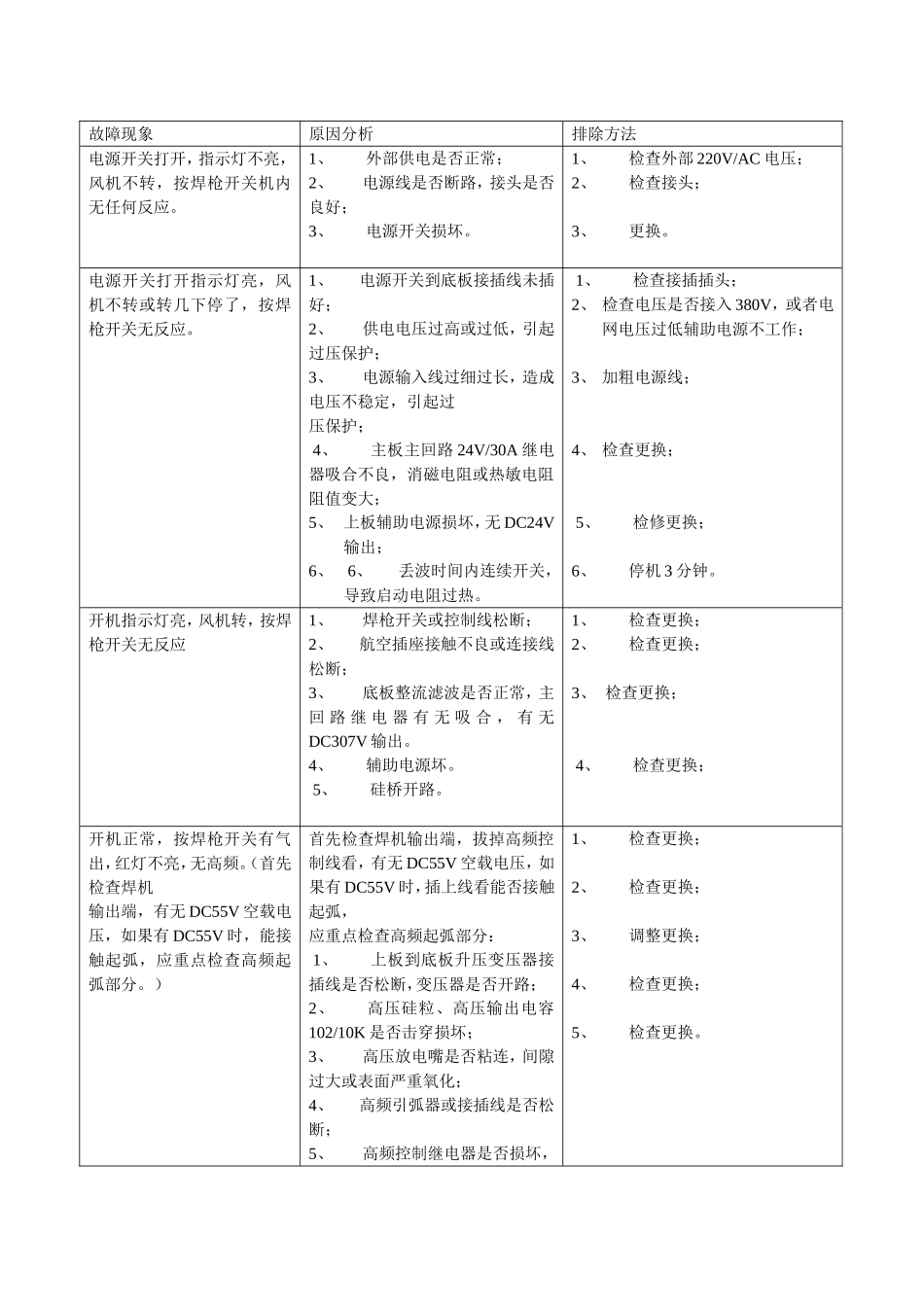

故障现象原因分析排除方法电源开关打开，指示灯不亮，风机不转，按焊枪开关机内无任何反应。1、外部供电是否正常；2、电源线是否断路，接头是否良好；3、电源开关损坏。1、检查外部220V/AC电压；2、检查接头；3、更换。电源开关打开指示灯亮，风机不转或转几下停了，按焊枪开关无反应。1、电源开关到底板接插线未插好；2、供电电压过高或过低，引起过压保护；3、电源输入线过细过长，造成电压不稳定，引起过压保护；4、主板主回路24V/30A继电器吸合不良，消磁电阻或热敏电阻阻值变大；5、上板辅助电源损坏，无DC24V输出；6、6、丢波时间内连续开关，导致启动电阻过热。1、检查接插插头；2、检查电压是否接入380V，或者电网电压过低辅助电源不工作；3、加粗电源线；4、检查更换；5、检修更换；6、停机3分钟。开机指示灯亮，风机转，按焊枪开关无反应1、焊枪开关或控制线松断；2、航空插座接触不良或连接线松断；3、底板整流滤波是否正常，主回路继电器有无吸合，有无DC307V输出。4、辅助电源坏。5、硅桥开路。1、检查更换；2、检查更换；3、检查更换；4、检查更换；开机正常，按焊枪开关有气出，红灯不亮，无高频。（首先检查焊机输出端，有无DC55V空载电压，如果有DC55V时，能接触起弧，应重点检查高频起弧部分。）首先检查焊机输出端，拔掉高频控制线看，有无DC55V空载电压，如果有DC55V时，插上线看能否接触起弧，应重点检查高频起弧部分：1、上板到底板升压变压器接插线是否松断，变压器是否开路；2、高压硅粒、高压输出电容102/10K是否击穿损坏；3、高压放电嘴是否粘连，间隙过大或表面严重氧化；4、高频引弧器或接插线是否松断；5、高频控制继电器是否损坏，1、检查更换；2、检查更换；3、调整更换；4、检查更换；5、检查更换。其供电电路是否正常；6、带ARC/TIG转换开关的开关是否良好；如果无DC55V输出时，应检查逆变电路是否正常工作：①控制模块有无驱动信号输出；②驱动转换、驱动模块是否正常工作；③场管及主变和主电流连接线松断。开机指示灯亮，风机转，按焊枪开关有气出，红灯亮。1、工作中过流保护；2、工作中过热保护；3、可能是逆变电路和引弧板故障（关机后先拔掉MOS板上引弧变压器的供电插头（靠近风机VH-03），开机按焊枪开关。a.如果红灯不亮，则是引弧变压器短路，也可能是增压起弧，二极管击穿。b.如果红灯亮，则是逆变电路有问题，关机再拔掉中板变压器，供电插头（靠近风机VH-07）开机按焊枪开关。c.红灯亮则是逆变板上个别场效应管损坏，同时应检查驱动模块有无元器件损坏。d.红灯不亮，则是中板变压器或整流管短路，变压器可用电桥检测其电感和Q值。C=0.9-1.6mhQ>35整流管逐个检查排除.1、关机5分钟后重新开机即可；2、停止工作5分钟后即可；3、更换a更换之；b检查更换；c检查更换；d过小则更换。开机正常，能起弧，但焊点发黑1、检查电磁阀及其气管有无被异物堵塞；2、电磁阀损坏；3、电磁阀供电控制电路损坏；4、拆焊枪、气电接头，按焊枪开关，如果有气出则是焊枪损坏；5、焊枪电缆线导流能力差，散弧、偏弧等；6、钨针质量差、氩气不纯。1、清理2、更换3、检查更换4、更换5、更换6、更换焊接电流不稳定，不受控制，时大时小。1、电位器接触不良或损坏；2、底板滤波电容漏电或损坏；3、带遥控转换开关放置在遥控位置；4、输入电缆或输出电缆过长过细引起电流不稳定；5、接插件接触不良或松断。1、检查更换；2、检查更换；3、放置在正确位置；4、加大导线横截面；5、检查更换。开机跳闸1、整流硅桥短路；2、电源线松脱短路。1、更换；2、插好。按焊枪开关，气阀马上关断，没有延时，封波慢气阀控制继电器供电二极管IN4004短路。检查更换按焊枪开关，有高频放电声，无焊接输出1、焊枪地线接触不良或松断；2、地线输出端和气电接头内部松脱或到中板连线松断。1、检查更换；2、检查更换起弧不好1、放电嘴间隙过大、过小或表面氧化；2、高压输出电容容量偏低，高压有短路现象；3、引弧器匝比不对或匝间漏电；4、氩气不好或钨针质量不好；5、焊枪有松断现象。1、清洁调整；2、检查更换；3、检查更换；44、、检查更换；5、检查更换。开机正常，一工作就亮...
