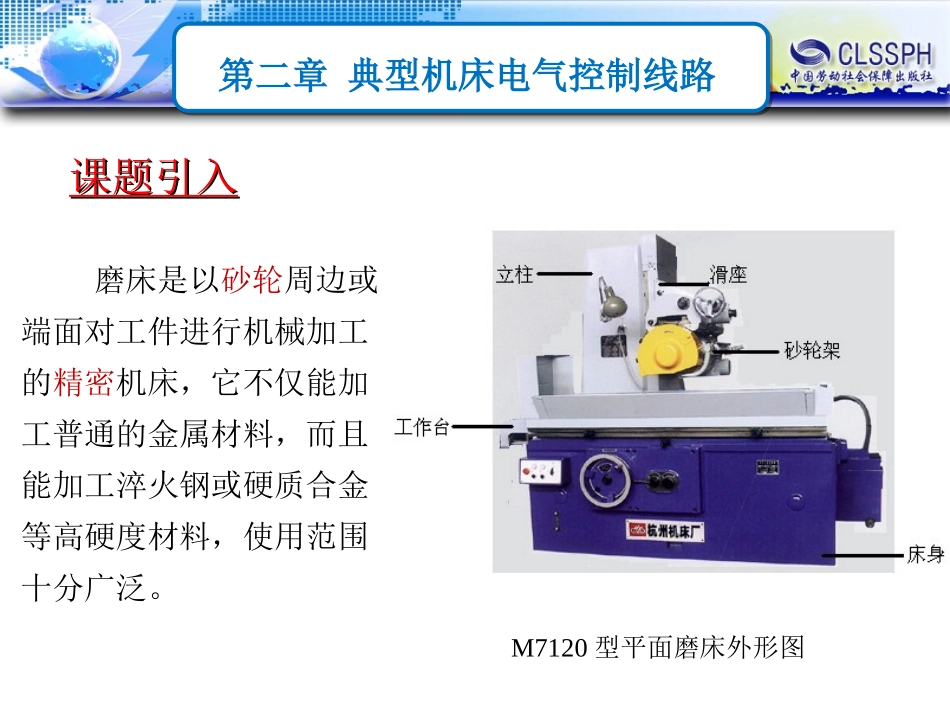

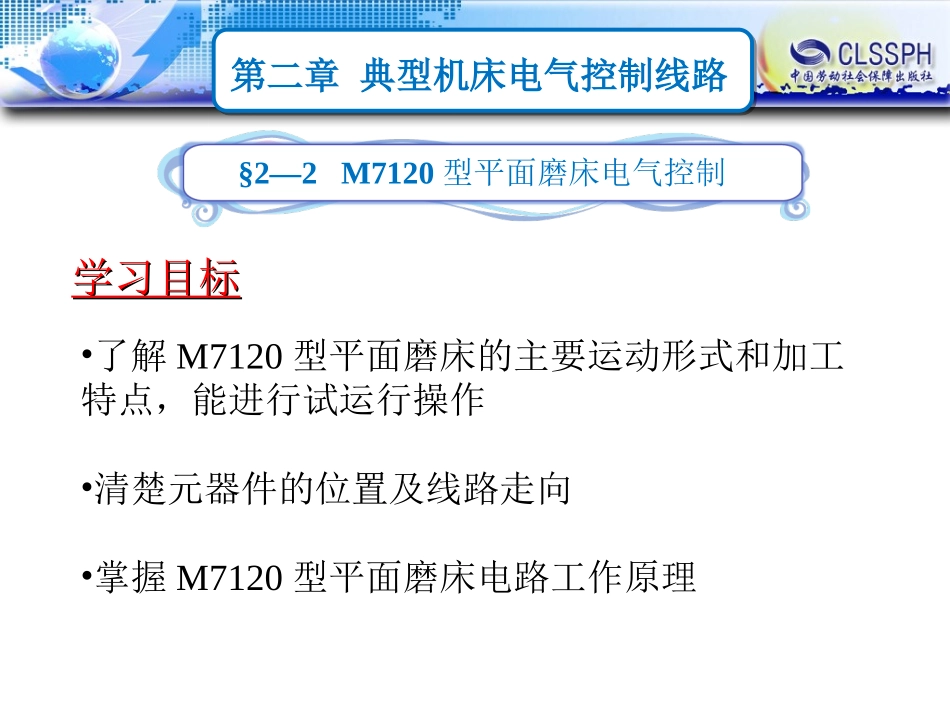

第二章典型机床电气控制线路§2—2M7120型平面磨床电气控制学习目标学习目标•了解M7120型平面磨床的主要运动形式和加工特点，能进行试运行操作•清楚元器件的位置及线路走向•掌握M7120型平面磨床电路工作原理第二章典型机床电气控制线路磨床是以砂轮周边或端面对工件进行机械加工的精密机床，它不仅能加工普通的金属材料，而且能加工淬火钢或硬质合金等高硬度材料，使用范围十分广泛。课题引入课题引入M7120型平面磨床外形图第二章典型机床电气控制线路知识探究知识探究一、M7120型平面磨床的运动形式和电气控制要求二、M7120型平面磨床电路工作原理第二章典型机床电气控制线路一、M7120型平面磨床的运动形式和电气控制要求1．M7120型平面磨床运动形式磨床的主运动：砂轮的旋转运动。磨床的辅助运动：工作台的左右往返运动和砂轮架的前后上下进给运动。工作台的往返运动采用液压传动，能保证加工精度。砂轮升降电动机使砂轮在立柱导轨上作垂直运动，用以调整砂轮与工件的相对位置。第二章典型机床电气控制线路2．M7120型磨床的控制要求（1）砂轮的旋转用一台三相异步电动机驱动，要求单向连续运行。（2）砂轮电动机、液压泵电动机和冷却泵电动机都只要求单向旋转。（3）砂轮升降电动机要求能正反转控制。（4）冷却泵电动机只有在砂轮电动机启动后才能够启动。（5）电磁吸盘应有充磁和去磁控制环节。第二章典型机床电气控制线路二、M7120型磨床电路工作原理M7120型平面磨床电气控制线路第二章典型机床电气控制线路M7120型平面磨床电气元件明细表第二章典型机床电气控制线路第二章典型机床电气控制线路1．主电路工作原理主电路中有四台电动机：液压泵电动机M1、砂轮电动机M2、冷却泵电动机M3、砂轮升降电动机M4。第二章典型机床电气控制线路1．主电路工作原理它们的短路保护均由熔断器FU1实现。热继电器KH1、KH2、KH3分别为M1、M2、M3提供过载保护。第二章典型机床电气控制线路1．主电路工作原理液压泵电动机M1只需要单向旋转，由接触器KM1控制。由于冷却泵电动机M3必须在砂轮电动机M2运转后才能启动，所以电动机M2和M3由同一个接触器KM2控制。砂轮升降电动机M4由接触器KM3和KM4控制，要求能正反转，由于M4是点动短时运转，故未设过载保护。第二章典型机床电气控制线路若电源电压正常，由变压器TC副绕组提供110V交流电压，经桥式整流器VC整流后得到24V直流电压，使欠电压继电器KV线圈得电吸合，其常开触头KV闭合，为电动机的启动作好准备。若电源电压偏低，KV不能可靠工作，则四台电动机均不能启动。2．控制电路工作原理（1）液压泵电动机M1的控制第二章典型机床电气控制线路2．控制电路工作原理（1）液压泵电动机M1的控制按下停止按钮SB2，液压泵电动机M1断电停转。第二章典型机床电气控制线路欠电压继电器KV线圈吸合后，按下启动按钮SB5，接触器KM2线圈得电并自锁，其主触头KM2闭合，砂轮电动机M2启动并连续运转。按下停止按钮SB4，KM2线圈失电，M2停转。（2）砂轮电动机M2及冷却泵电动机M3的控制第二章典型机床电气控制线路在插上插头X1后，冷却泵电动机M3与砂轮电动机M2同时启动、停止。如果不需要冷却液，拔下插头X1即可。（2）砂轮电动机M2及冷却泵电动机M3的控制第二章典型机床电气控制线路砂轮升降是短时运转，故采用点动控制。按下正转启动按钮SB6，接触器KM3线圈得电吸合，其主触头闭合，砂轮升降电动机M4启动并正转，砂轮上升。当砂轮上升到所需位置时，松开SB6，KM3线圈失电，M4停转，砂轮停止上升。（3）砂轮升降电动机M4的控制第二章典型机床电气控制线路按下反转启动按钮SB7，KM4线圈得电吸合，M4启动并反转，砂轮下降，当砂轮下降到所需位置时，松开SB7，M4停转，砂轮停止下降。为了防止接触器KM3、KM4同时得电吸合，控制电路中分别串联对方的常闭联锁触头，以免造成短路故障。（3）砂轮升降电动机M4的控制第二章典型机床电气控制线路电磁吸盘是一种固定加工工件的夹具。它与机械夹紧装置相比，优点是操作快捷，不损伤工件并能同时吸牢多个小工件，在加工过程中发热工件可以自由伸缩。缺点是必须使用直流电源，不能吸牢非磁性材料小件。电...
