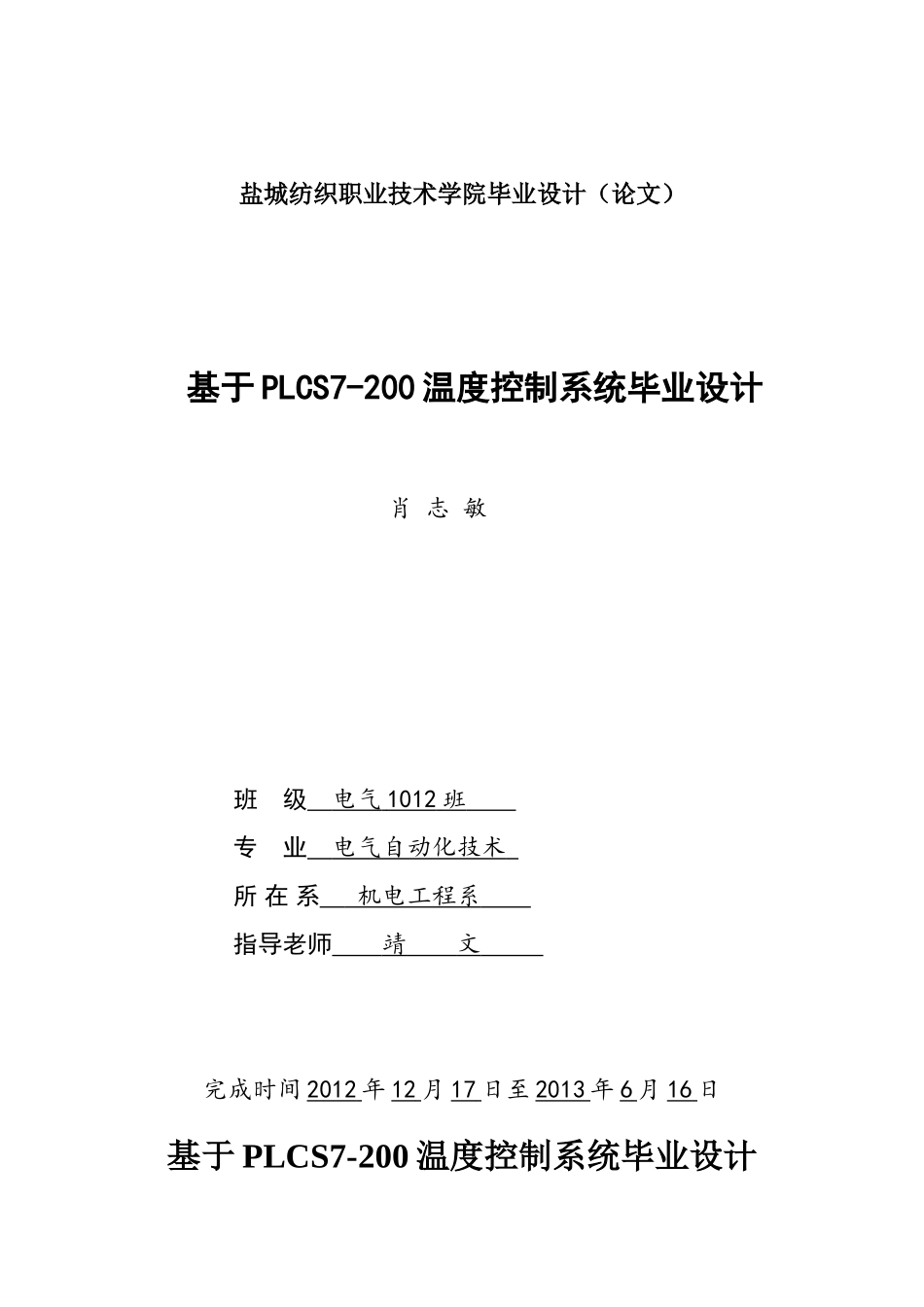

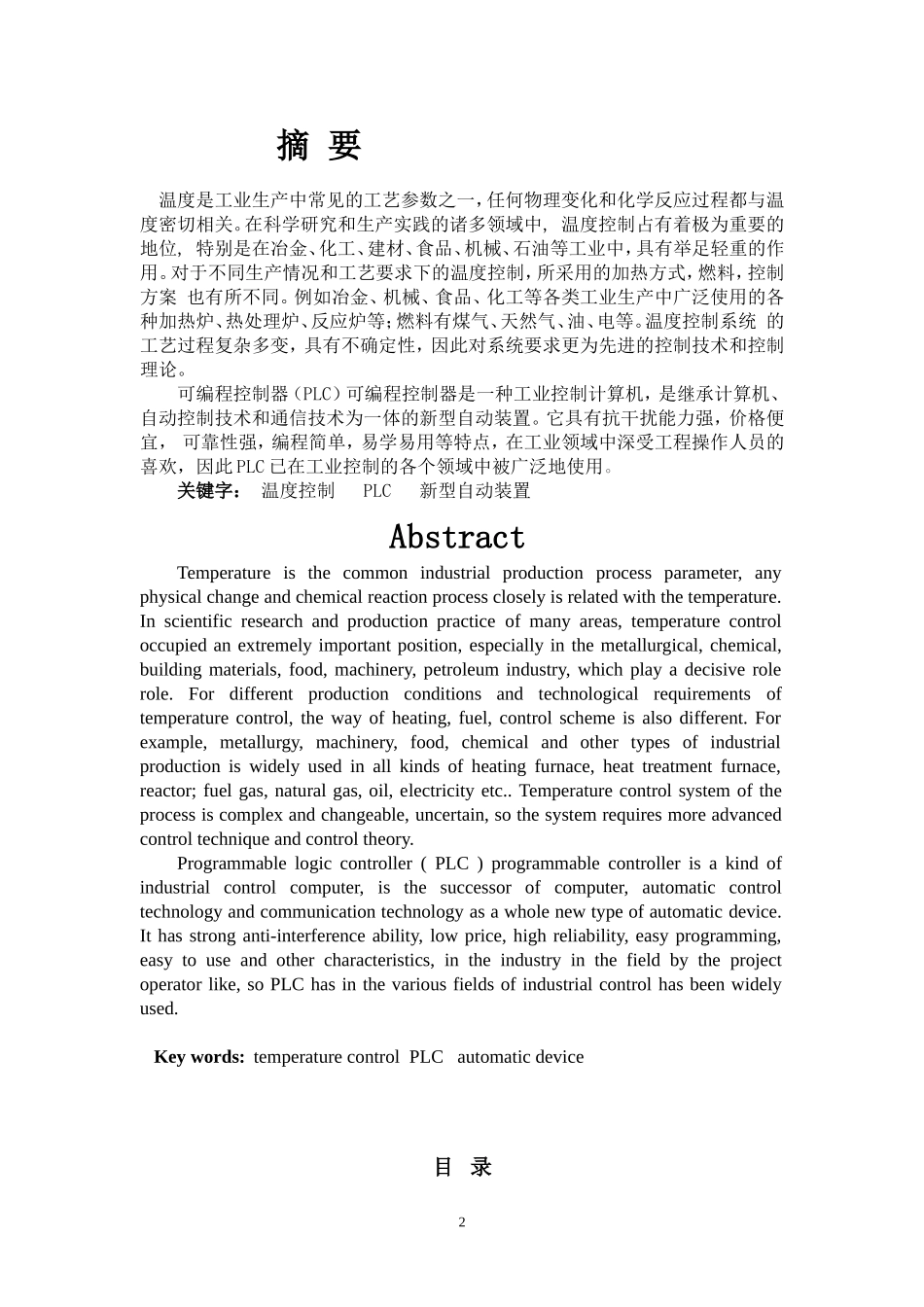

盐城纺织职业技术学院毕业设计（论文）基于PLCS7-200温度控制系统毕业设计肖志敏班级电气1012班专业电气自动化技术所在系机电工程系指导老师靖文完成时间2012年12月17日至2013年6月16日基于PLCS7-200温度控制系统毕业设计摘要温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关。在科学研究和生产实践的诸多领域中,温度控制占有着极为重要的地位,特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足轻重的作用。对于不同生产情况和工艺要求下的温度控制，所采用的加热方式，燃料，控制方案也有所不同。例如冶金、机械、食品、化工等各类工业生产中广泛使用的各种加热炉、热处理炉、反应炉等；燃料有煤气、天然气、油、电等。温度控制系统的工艺过程复杂多变，具有不确定性，因此对系统要求更为先进的控制技术和控制理论。可编程控制器（PLC）可编程控制器是一种工业控制计算机，是继承计算机、自动控制技术和通信技术为一体的新型自动装置。它具有抗干扰能力强，价格便宜，可靠性强，编程简单，易学易用等特点，在工业领域中深受工程操作人员的喜欢，因此PLC已在工业控制的各个领域中被广泛地使用。关键字：温度控制PLC新型自动装置AbstractTemperatureisthecommonindustrialproductionprocessparameter,anyphysicalchangeandchemicalreactionprocesscloselyisrelatedwiththetemperature.Inscientificresearchandproductionpracticeofmanyareas,temperaturecontroloccupiedanextremelyimportantposition,especiallyinthemetallurgical,chemical,buildingmaterials,food,machinery,petroleumindustry,whichplayadecisiverolerole.Fordifferentproductionconditionsandtechnologicalrequirementsoftemperaturecontrol,thewayofheating,fuel,controlschemeisalsodifferent.Forexample,metallurgy,machinery,food,chemicalandothertypesofindustrialproductioniswidelyusedinallkindsofheatingfurnace,heattreatmentfurnace,reactor;fuelgas,naturalgas,oil,electricityetc..Temperaturecontrolsystemoftheprocessiscomplexandchangeable,uncertain,sothesystemrequiresmoreadvancedcontroltechniqueandcontroltheory.Programmablelogiccontroller(PLC)programmablecontrollerisakindofindustrialcontrolcomputer,isthesuccessorofcomputer,automaticcontroltechnologyandcommunicationtechnologyasawholenewtypeofautomaticdevice.Ithasstronganti-interferenceability,lowprice,highreliability,easyprogramming,easytouseandothercharacteristics,intheindustryinthefieldbytheprojectoperatorlike,soPLChasinthevariousfieldsofindustrialcontrolhasbeenwidelyused.Keywords:temperaturecontrolPLCautomaticdevice目录2引言...............................................................41、温度控制系统的意义.............................................42、温度控制系统背景...............................................43、研究介绍.......................................................4第一章硬件设计....................................................6第1节硬件配置..................................................6第2节I/O分配表.................................................8第3节硬件接线图................................................9第二章软件设计...................................................10第1节PID控制程序设计..........................................10第2节S7-200程序设计流程图.....................................14第3节内存地址分配与PID指令回路表.............................15第4节S7-200程序设计梯形图.....................................16第三章组态编程...................................................20第1节PLC通信配置与通信方式....................................21第2节网络的通讯PPI协议........................................
