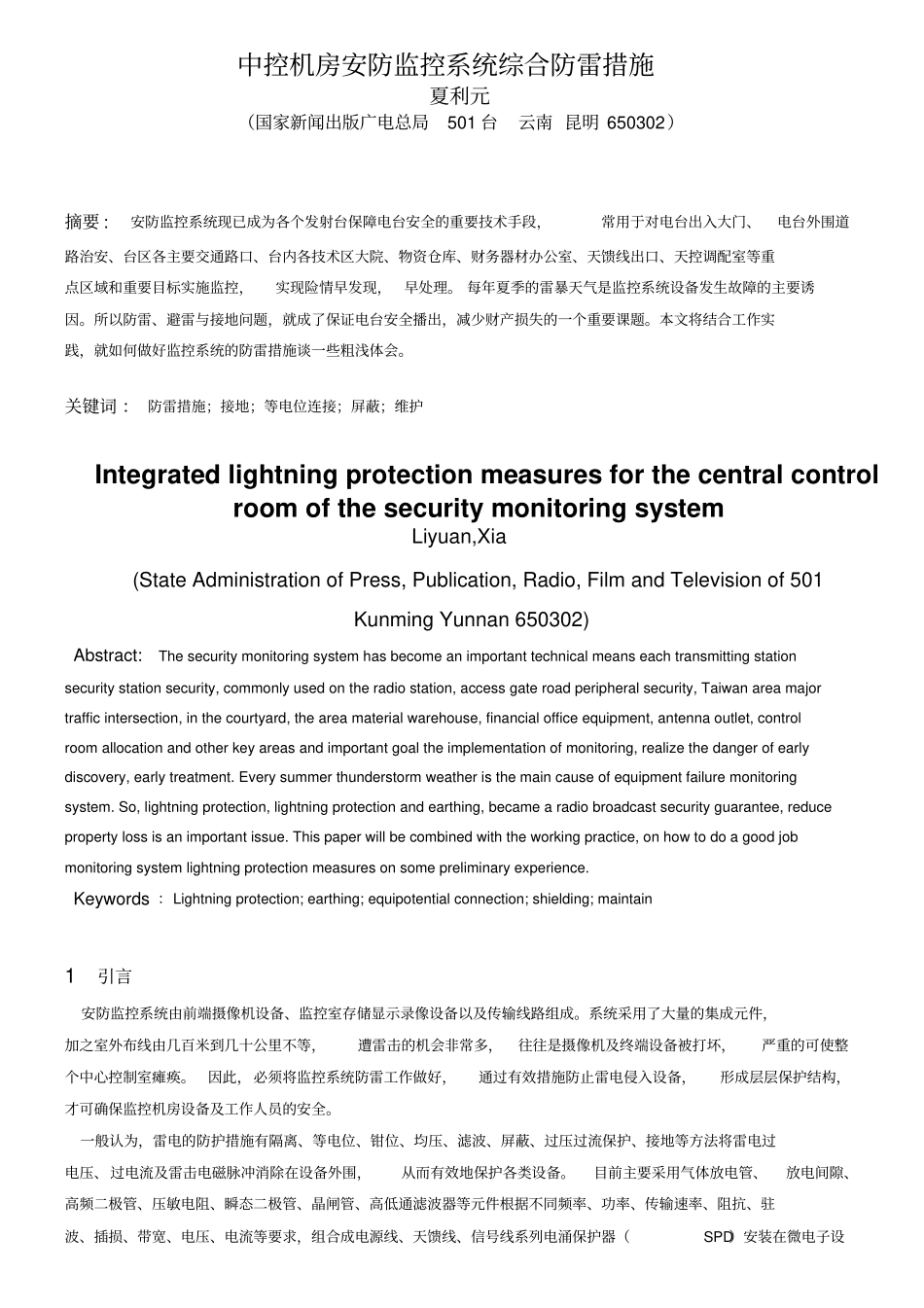

中控机房安防监控系统综合防雷措施夏利元（国家新闻出版广电总局501台云南昆明650302）摘要:安防监控系统现已成为各个发射台保障电台安全的重要技术手段，常用于对电台出入大门、电台外围道路治安、台区各主要交通路口、台内各技术区大院、物资仓库、财务器材办公室、天馈线出口、天控调配室等重点区域和重要目标实施监控，实现险情早发现，早处理。每年夏季的雷暴天气是监控系统设备发生故障的主要诱因。所以防雷、避雷与接地问题，就成了保证电台安全播出，减少财产损失的一个重要课题。本文将结合工作实践，就如何做好监控系统的防雷措施谈一些粗浅体会。关键词：防雷措施；接地；等电位连接；屏蔽；维护IntegratedlightningprotectionmeasuresforthecentralcontrolroomofthesecuritymonitoringsystemLiyuan,Xia(StateAdministrationofPress,Publication,Radio,FilmandTelevisionof501KunmingYunnan650302)Abstract:Thesecuritymonitoringsystemhasbecomeanimportanttechnicalmeanseachtransmittingstationsecuritystationsecurity,commonlyusedontheradiostation,accessgateroadperipheralsecurity,Taiwanareamajortrafficintersection,inthecourtyard,theareamaterialwarehouse,financialofficeequipment,antennaoutlet,controlroomallocationandotherkeyareasandimportantgoaltheimplementationofmonitoring,realizethedangerofearlydiscovery,earlytreatment.Everysummerthunderstormweatheristhemaincauseofequipmentfailuremonitoringsystem.So,lightningprotection,lightningprotectionandearthing,becamearadiobroadcastsecurityguarantee,reducepropertylossisanimportantissue.Thispaperwillbecombinedwiththeworkingpractice,onhowtodoagoodjobmonitoringsystemlightningprotectionmeasuresonsomepreliminaryexperience.Keywords：Lightningprotection;earthing;equipotentialconnection;shielding;maintain1引言安防监控系统由前端摄像机设备、监控室存储显示录像设备以及传输线路组成。系统采用了大量的集成元件，加之室外布线由几百米到几十公里不等，遭雷击的机会非常多，往往是摄像机及终端设备被打坏，严重的可使整个中心控制室瘫痪。因此，必须将监控系统防雷工作做好，通过有效措施防止雷电侵入设备，形成层层保护结构，才可确保监控机房设备及工作人员的安全。一般认为，雷电的防护措施有隔离、等电位、钳位、均压、滤波、屏蔽、过压过流保护、接地等方法将雷电过电压、过电流及雷击电磁脉冲消除在设备外围，从而有效地保护各类设备。目前主要采用气体放电管、放电间隙、高频二极管、压敏电阻、瞬态二极管、晶闸管、高低通滤波器等元件根据不同频率、功率、传输速率、阻抗、驻波、插损、带宽、电压、电流等要求，组合成电源线、天馈线、信号线系列电涌保护器（SPD）安装在微电子设备的外连线路中，地线按共用接地原则接入系统的地线，才不至于造成电位反击。只有系统设计合理、设备安装合格，接地综合措施并用才能有效的防御雷电。2前端设备的防雷监控系统前端设备包括带云台摄像机、无云台摄像机等，分室外和室内安装两种情况。2.1直击雷防护措施直击雷是带电云层（雷云）与建筑物、其它物体、大地或防雷装置之间发生的迅猛放电现象，并由此伴随而产生的电效应、热效应或机械力等一系列的破坏作用。由于雷云所蕴藏的能量在极短的时间（其持续时间通常只有几us到几百us）就释放出来，其电压峰值通常可达几万伏甚至几百万伏，电流峰值可达几十KA乃至几百KA，故破坏性极强。安装在室内的摄像机一般不用考虑直击雷防护；安装在室外的摄像机一般是利用灯杆、独立支撑杆或是安装在建筑物外墙上。特别是独立架设的支撑杆若没有任何防直击雷措施，当发生雷击时，雷电将直接击中、摧毁前端设备。防护措施:将摄像头置于接闪器（避雷针或其它接闪导体）滚球半径的保护范围之内。对于安装在建筑物女儿墙上且不在避雷带保护范围之内的摄像机，可以在避雷带上安装一支避雷短针或将摄像机移到避雷带保护范围之内；采用独立支撑杆安装的摄像机，可将避雷针架设在摄像机的支...
