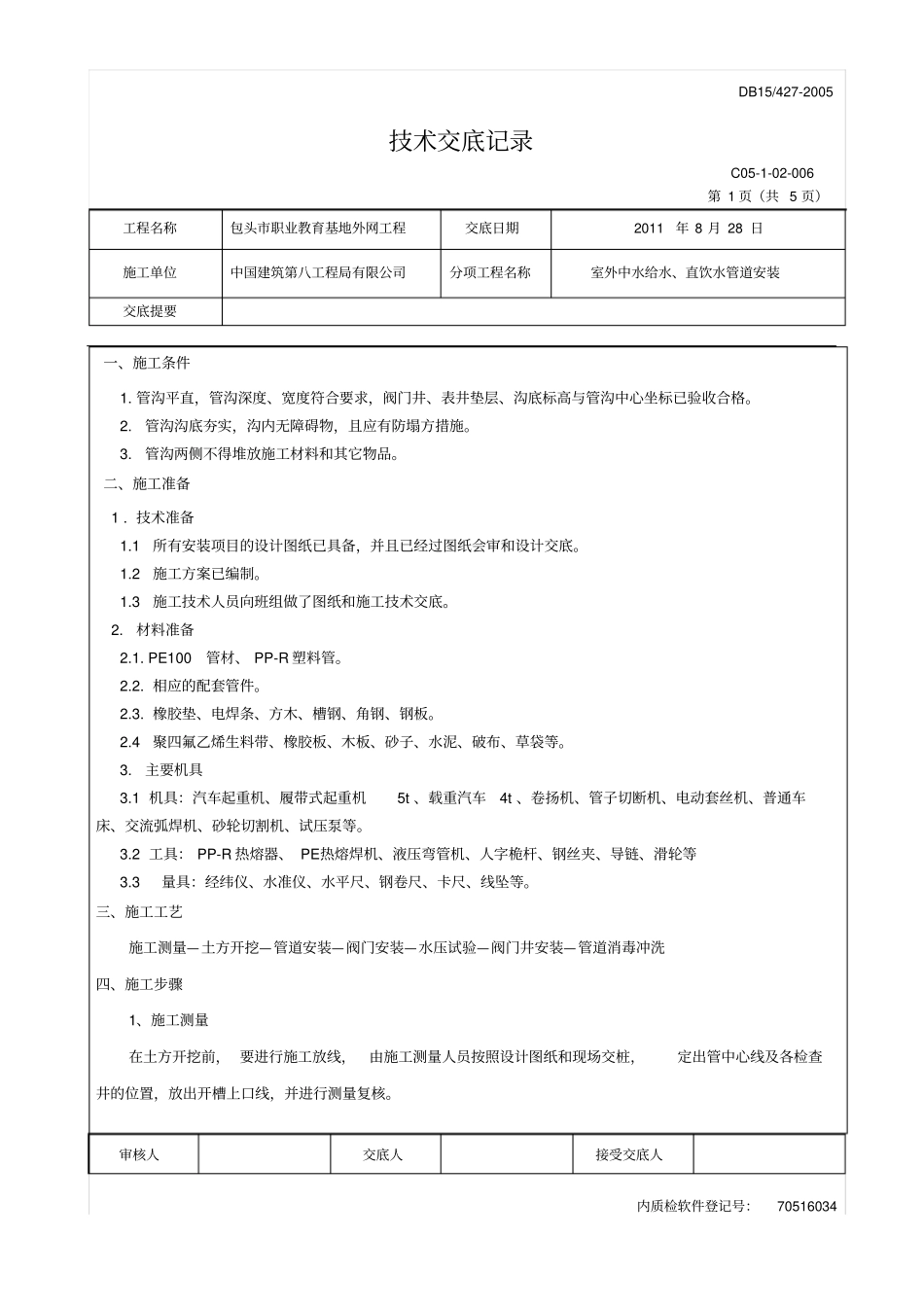

DB15/427-2005技术交底记录C05-1-02-006第1页（共5页）工程名称包头市职业教育基地外网工程交底日期2011年8月28日施工单位中国建筑第八工程局有限公司分项工程名称室外中水给水、直饮水管道安装交底提要审核人交底人接受交底人内质检软件登记号：70516034一、施工条件1.管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层、沟底标高与管沟中心坐标已验收合格。2.管沟沟底夯实，沟内无障碍物，且应有防塌方措施。3.管沟两侧不得堆放施工材料和其它物品。二、施工准备1.技术准备1.1所有安装项目的设计图纸已具备，并且已经过图纸会审和设计交底。1.2施工方案已编制。1.3施工技术人员向班组做了图纸和施工技术交底。2.材料准备2.1.PE100管材、PP-R塑料管。2.2.相应的配套管件。2.3.橡胶垫、电焊条、方木、槽钢、角钢、钢板。2.4聚四氟乙烯生料带、橡胶板、木板、砂子、水泥、破布、草袋等。3.主要机具3.1机具：汽车起重机、履带式起重机5t、载重汽车4t、卷扬机、管子切断机、电动套丝机、普通车床、交流弧焊机、砂轮切割机、试压泵等。3.2工具：PP-R热熔器、PE热熔焊机、液压弯管机、人字桅杆、钢丝夹、导链、滑轮等3.3量具：经纬仪、水准仪、水平尺、钢卷尺、卡尺、线坠等。三、施工工艺施工测量—土方开挖—管道安装—阀门安装—水压试验—阀门井安装—管道消毒冲洗四、施工步骤1、施工测量在土方开挖前，要进行施工放线，由施工测量人员按照设计图纸和现场交桩，定出管中心线及各检查井的位置，放出开槽上口线，并进行测量复核。DB15/427-2005技术交底记录C05-1-02-006第1页（共5页）工程名称包头市职业教育基地外网工程交底日期2011年8月28日施工单位中国建筑第八工程局有限公司分项工程名称室外中水给水、直饮水管道安装交底提要审核人交底人接受交底人内质检软件登记号：70516034将测量的开口线和中线均用白灰撒出，上报监理、甲方单位后，共同将该地面线进行实地检测，将测量数据整理成图上报后作为土方定量的依据。2、沟槽土方施工2.1土方开挖开槽前熟悉不同管线的施工方法，做好施工技术交底工作。依据提供的桩点，施测管道中心线和沟槽开挖边线。（1）.将中水直饮水放于同槽开挖，开挖断面见下图：（2）.中水给水、纯净水管道埋深均为自然地坪下1.8m,以0.3%的坡度坡向阀门井，沟槽边坡一般为1∶0.33，施工中依据土质情况，可对放坡坡度加以适当的调整，遇到特殊地质条件可采用其它辅助措施进行开槽，不同施工环境采用不同的方法处理。JZYZYHZJ单位m1:0.33设计地面线实测地面线≥DB15/427-2005技术交底记录C05-1-02-006第1页（共5页）工程名称包头市职业教育基地外网工程交底日期2011年8月28日施工单位中国建筑第八工程局有限公司分项工程名称室外中水给水、直饮水管道安装交底提要审核人交底人接受交底人内质检软件登记号：70516034（3）.沟槽开挖采用机械开挖，土方回填部分暂存于沟槽上部不进行施工作业的一侧并满足安全需要，其余均外弃。（4）.开挖前对挖铲司机和施工配合人员进行技术交底，内容包括开槽断面、槽底高程、地下障碍物的确切位置（先挖探坑）及施工操作规程等。（5）.施工中严格按照施工操作规程的有关要求执行。机械挖槽时预留200mm的土层由人工清至槽底高程，不得扰动或破坏槽底原状土层，并严格控制开挖深度和宽度。当土基含水量较大时，注意清槽时槽底一定要铺大板，使用手推车清运土方，严禁推土机下槽作业。（6）.沟槽开挖后，及时请监理工程师进行验槽。2.2土方回填回填土施工严格按规范执行。回填土源为经选则合格的管道挖方余土，回填土应符合以下规定：管道两侧及管顶以上50cm范围内，不得回填大于50mm的砖、石或其它硬块；中水直饮水两侧及管顶50cm用中砂回填，针对不同的回填用土提前分别做好击实试验，取得最佳密实度（轻型击实、重型击实标准）及最佳含水量。检测土源的含水量，以便控制碾压时回填土的含水量接近最佳含水量。回填时分层，每层厚度不得超过30cm，回填应使用必要的压实方法和压实机械进行压实以达到规定的压实度；回填层应填至永久性工程以外并作成平缓横坡；对井室等附属构筑物的回填要特别注意，要有专人负责指挥，不留死...
