常规壁挂炉安装VIP免费

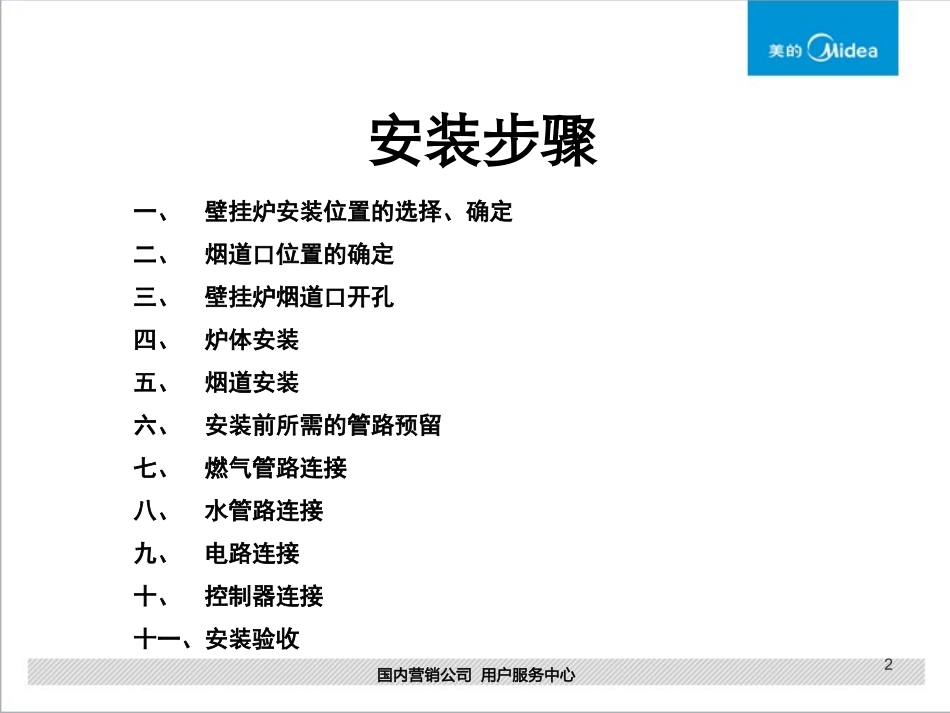

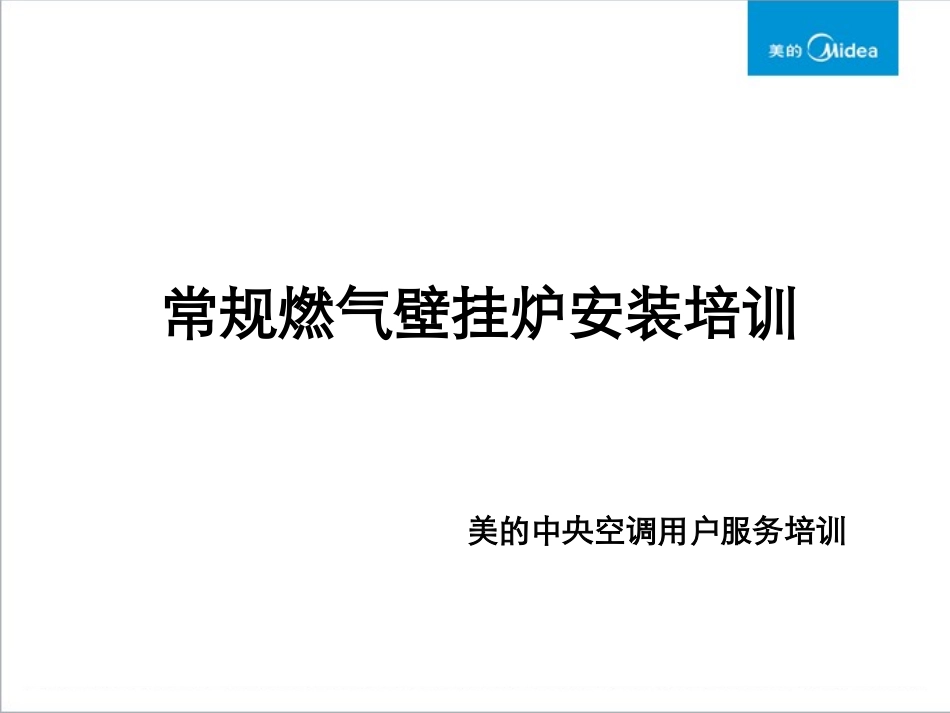

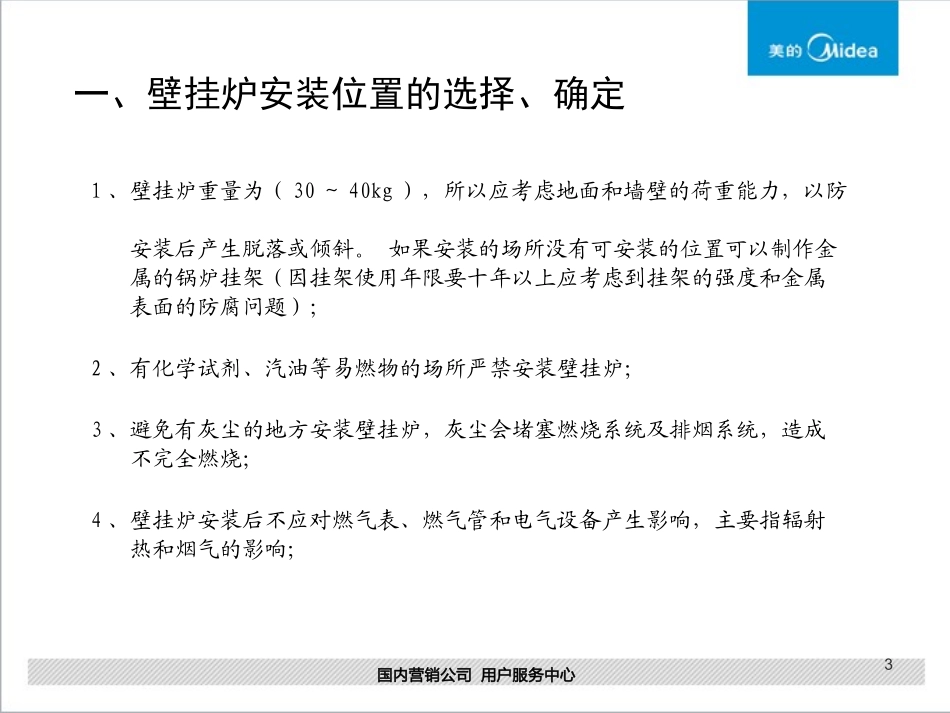

常规燃气壁挂炉安装培训美的中央空调用户服务培训1安装步骤一、壁挂炉安装位置的选择、确定二、烟道口位置的确定三、壁挂炉烟道口开孔四、炉体安装五、烟道安装六、安装前所需的管路预留七、燃气管路连接八、水管路连接九、电路连接十、控制器连接十一、安装验收2国内营销公司用户服务中心1、壁挂炉重量为（30～40kg），所以应考虑地面和墙壁的荷重能力，以防安装后产生脱落或倾斜。如果安装的场所没有可安装的位置可以制作金属的锅炉挂架（因挂架使用年限要十年以上应考虑到挂架的强度和金属表面的防腐问题）；2、有化学试剂、汽油等易燃物的场所严禁安装壁挂炉；3、避免有灰尘的地方安装壁挂炉，灰尘会堵塞燃烧系统及排烟系统，造成不完全燃烧；4、壁挂炉安装后不应对燃气表、燃气管和电气设备产生影响，主要指辐射热和烟气的影响；一、壁挂炉安装位置的选择、确定3国内营销公司用户服务中心5、安装场所地面应设有有效的排水设施，设施的位置和大小应合理；6、安装处的最佳选择位置设备间：通风设施、排水设施、管路保温、有良好的接地厨房：通风设施、排水设施、与其他器具的距离、维修场所阳台：通风设施、排水设施、管路保温、防水（雨雪）措施有良好的接地、维修场所；7、燃气壁挂炉给排气部件应采用壁挂炉配套的部件，并按说明书要求安装。一、壁挂炉安装位置的选择、确定4国内营销公司用户服务中心以上场所不能安装壁挂炉！浴室卫生间卧室客厅一、壁挂炉安装位置的选择、确定5国内营销公司用户服务中心–烟管外部排烟口应始终朝向开阔的地方。如果这个要求无法满足，必须保持以下最小距离（依右图要求）。在满足最小距离条件下，烟道口正前方1m不得有阻挡物二、烟道口位置的确定6国内营销公司用户服务中心三、壁挂炉烟道开孔7国内营销公司用户服务中心Φ120墙体开孔三、壁挂炉烟道开孔8国内营销公司用户服务中心Φ110玻璃开孔三、壁挂炉烟道开孔9国内营销公司用户服务中心1、根据烟道孔确定炉体位置（注意安装保养间距）2、将安装靠模贴到炉体位置3、标记挂板或炉体固定螺栓的位置4、安装固定螺栓5、安装炉体四、炉体安装10国内营销公司用户服务中心安装维修间距10mmMin10mmMin四、炉体安装11国内营销公司用户服务中心壁挂炉下方应避免有电器插座四、炉体安装12国内营销公司用户服务中心1100～1400mm壁挂炉安装高度四、炉体安装13国内营销公司用户服务中心烟道中心孔定位烟道孔外圆位置钻固定螺栓孔四、炉体安装14国内营销公司用户服务中心膨胀螺栓孔锅炉挂孔四、炉体安装15国内营销公司用户服务中心1.烟道的最大使用长度为750mm2.烟道的最大外径为110mmML24烟道套装五、烟道安装16国内营销公司用户服务中心1.烟道的最大使用长度为750mm2.烟道的最大外径为110mm31KW烟道套装五、烟道安装17国内营销公司用户服务中心连接方式五、烟道安装18国内营销公司用户服务中心加长烟道直段五、烟道安装19国内营销公司用户服务中心烟道搭接长度200～1000mm同轴烟道：60mm/100mm烟道的切割铝制烟道20国内营销公司用户服务中心五、烟道安装五、烟道安装21国内营销公司用户服务中心24kwLmax=5m31kwLmax=4m不能以此方式安装！五、烟道安装22国内营销公司用户服务中心1、采用平衡烟道使得废气和新鲜空气都和室内隔开，即废气排到室外，并从室外吸入新鲜空气；2、进、排气口必须完全伸到室外，伸出室外烟道长度不得少于18cm；3、烟道末端必须向下倾斜1～3°，防止冷凝水倒流回壁挂炉。五、烟道安装23国内营销公司用户服务中心烟道安装实例五、烟道安装24国内营销公司用户服务中心安装时要考虑冷凝水滴落所造成的影响。五、烟道安装25国内营销公司用户服务中心五、烟道安装26国内营销公司用户服务中心•烟道安装时各个接口必须连接紧密；•烟道末端必须向下倾斜1～3°；•烟道的进、排气口必须完全伸到室外，伸出室外部分不得短于18cm。五、烟道安装27国内营销公司用户服务中心六、安装前所需的管路预留28国内营销公司用户服务中心采暖水出口6”采暖水入口6”生活热水出口4”燃气管接口6”自来水接口4”六、安装前所需的管路预留29国内营销公司用户服务中心安全第一七、燃气管路连接30国内营销...
