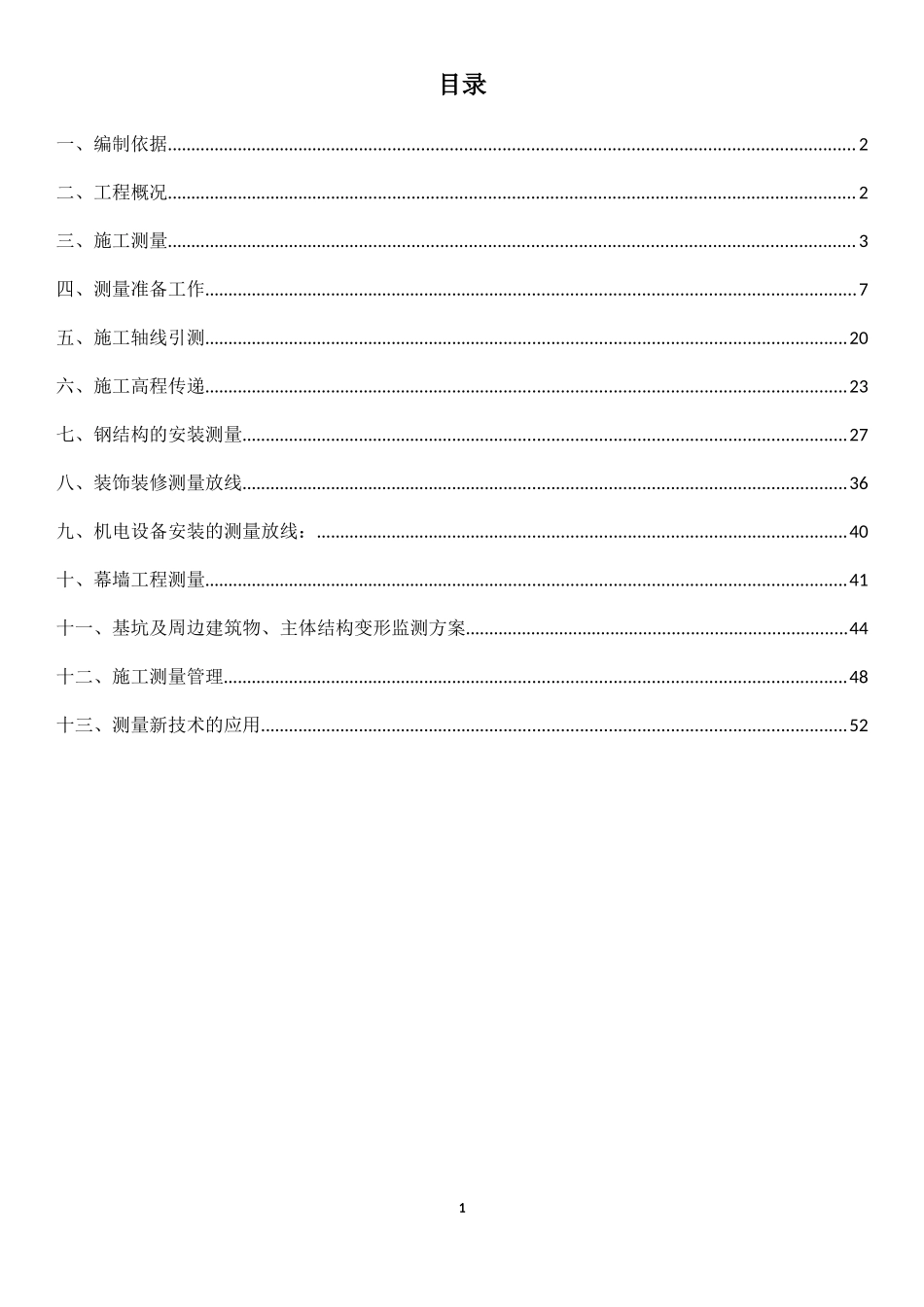

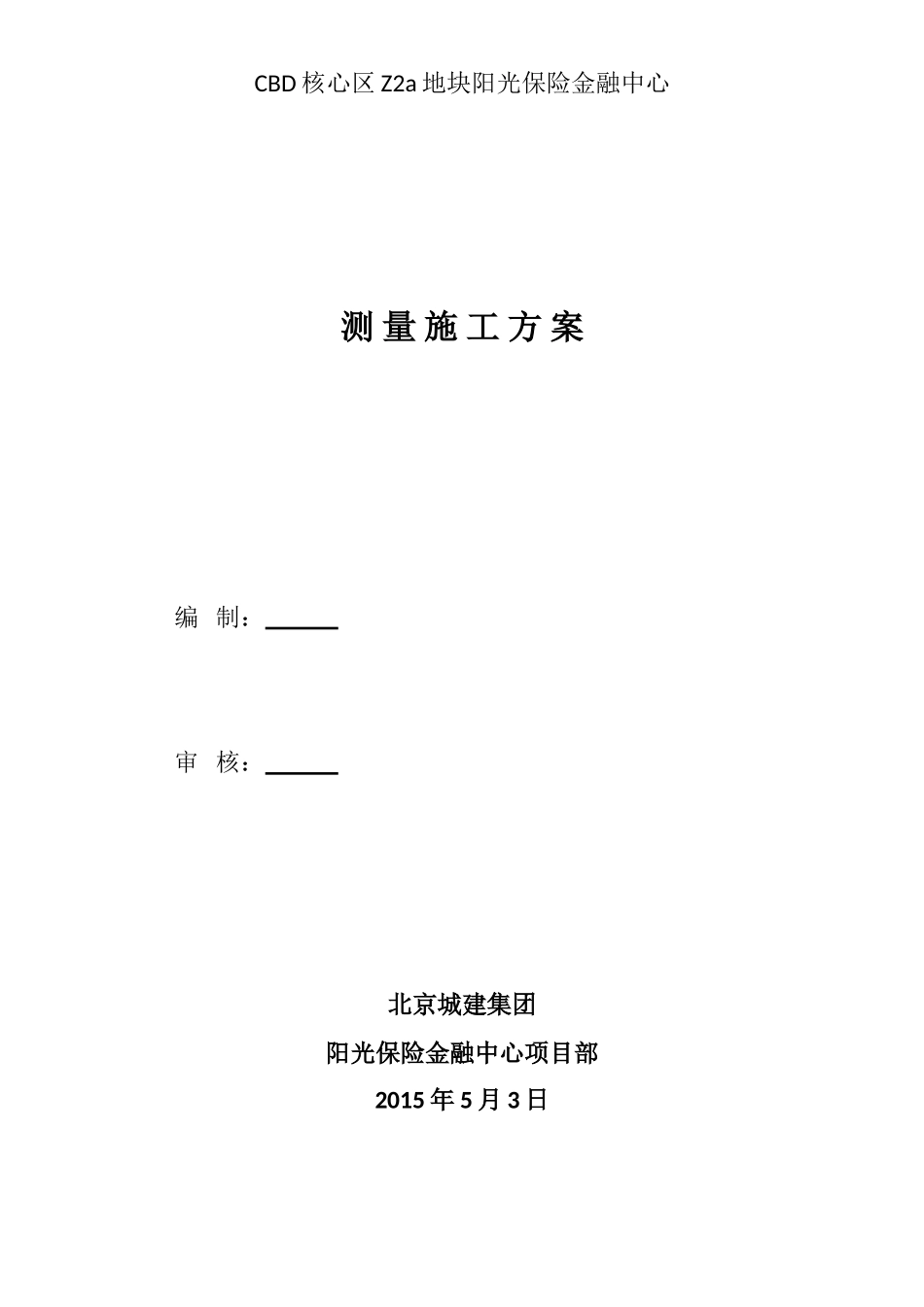

CBD核心区Z2a地块阳光保险金融中心测量施工方案编制：审核：北京城建集团阳光保险金融中心项目部2015年5月3日11目录一、编制依据.................................................................................................................................................2二、工程概况.................................................................................................................................................2三、施工测量.................................................................................................................................................3四、测量准备工作..........................................................................................................................................7五、施工轴线引测........................................................................................................................................20六、施工高程传递........................................................................................................................................23七、钢结构的安装测量................................................................................................................................27八、装饰装修测量放线................................................................................................................................36九、机电设备安装的测量放线：................................................................................................................40十、幕墙工程测量........................................................................................................................................41十一、基坑及周边建筑物、主体结构变形监测方案.................................................................................44十二、施工测量管理....................................................................................................................................48十三、测量新技术的应用............................................................................................................................5212工程测量实施方案一、编制依据1招标文件序号内容1CBD核心区Z2a地块阳光保险金融中心询标文件2CBD核心区Z2a地块阳光保险金融中心招标图纸-13CBD核心区Z2a地块阳光保险金融中心招标图纸-24CBD核心区Z2a地块阳光保险金融中心施工界面划分5CBD核心区Z2a地块阳光保险金融中心弱电地下部分预留预埋图(总包范围)6CBD核心区Z2a地块阳光保险金融中心工程效果图、勘察报告、精装范围2主要的法律、法规及标准、规范序号规范名称编号1《建筑结构检测技术标准》GB/T50344-20042《工程测量规范》GB50026-20073《国家一、二等水准测量规范》GB12897-20064《建筑装饰装修工程质量验收规范》GB50210-20015《建筑电气工程施工质量验收规范》GB50303-20026《建筑变形测量规范》JGJ/T8-20073北京市地方标准及相关文件序号规范名称编号1《建筑施工测量技术规程》DB11/T446-20072《建筑工程施工组织设计管理规程》DBJ/T363-20063《地铁工程监控量测技术规程》DB11/490-2007二、工程概况本工程Z2a地块阳光保险金融中心位于北京CBD核心区，东临Z2b地块，南至核心区公共道路景辉街，西至东三环辅路公共绿地，北临Z1a地块，大厦占地面积4958m2，地上建筑面积90000m²，地下建筑面积36910m²，包括塔楼和裙房，主要用于商业餐饮和办公。塔楼建筑高度220m，地上44层，地下5层，裙房地上5层。塔楼采用钢管混凝土柱框架-钢筋混凝土核心筒混合结构体系，结合建筑避难层和设备层，15层、30层在核心筒与外框架之间设置伸臂桁架与周边环向桁架。楼盖结构采用H型钢梁+现浇混凝土组合楼板。裙房...
