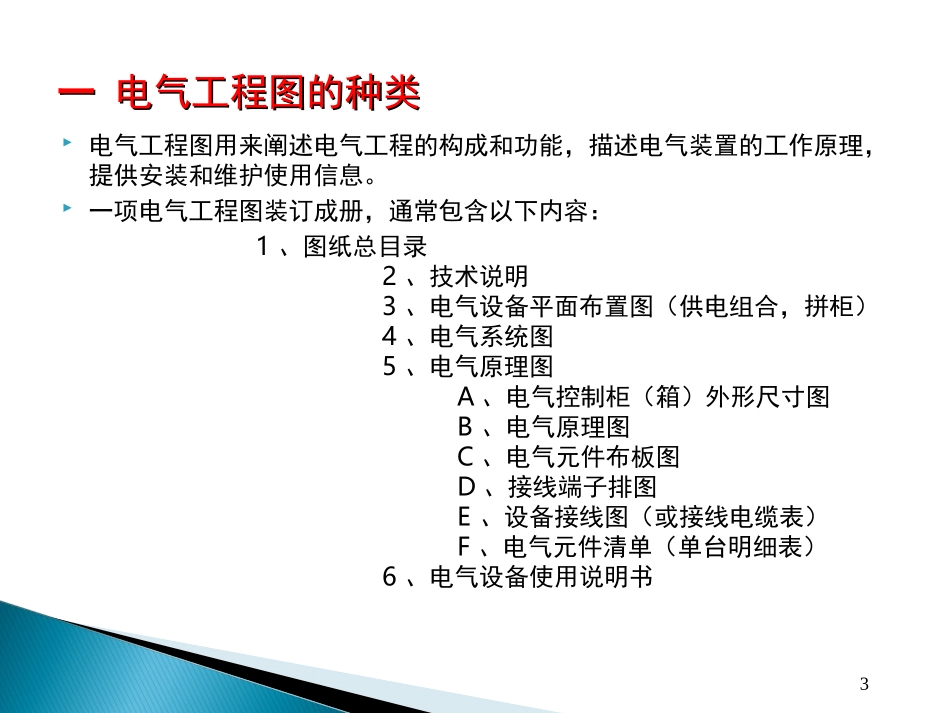

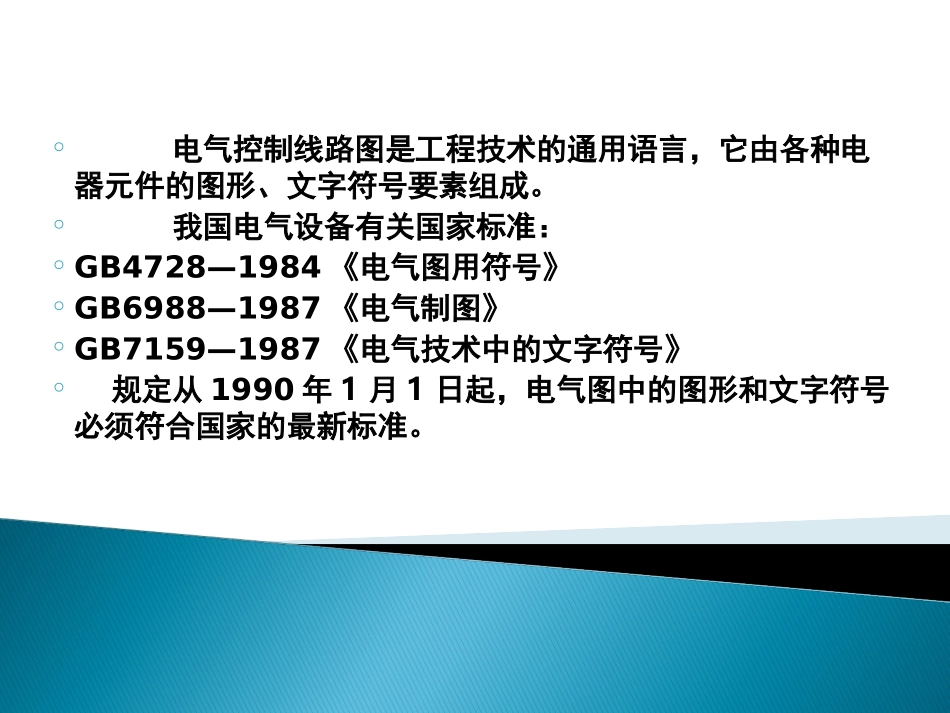

电气与信息工程学院电气与信息工程学院常用电气图纸制图规范◦电气控制线路图是工程技术的通用语言，它由各种电器元件的图形、文字符号要素组成。◦我国电气设备有关国家标准：◦GB4728—1984《电气图用符号》◦GB6988—1987《电气制图》◦GB7159—1987《电气技术中的文字符号》◦规定从1990年1月1日起，电气图中的图形和文字符号必须符合国家的最新标准。一一电气工程图的种类电气工程图的种类电气工程图用来阐述电气工程的构成和功能，描述电气装置的工作原理，提供安装和维护使用信息。一项电气工程图装订成册，通常包含以下内容：1、图纸总目录2、技术说明3、电气设备平面布置图（供电组合，拼柜）4、电气系统图5、电气原理图A、电气控制柜（箱）外形尺寸图B、电气原理图C、电气元件布板图D、接线端子排图E、设备接线图（或接线电缆表）F、电气元件清单（单台明细表）6、电气设备使用说明书31.目录与前言目录：便于检索图纸，由序号、图纸名称、编号、张数等构成。前言：包括设计说明、图例、设备材料明细表、工程经费概算等。2.电气平面图电气平面图表示电气工程中电气设备、装置和线路的平面布置，一般在建筑平面图中绘制出来。根据用途不同，电气平面图可分为供电线路平面图、变电所平面图、动力平面图、照明平面图、弱电系统平面图、防雷与接地平面图等。453900X5=3900乒乓球馆照明平面图3.电气系统图和框图电气系统图用于表示整个工程或该工程中某一项目的供电方式和电能输送关系，也可表示某一装置各主要组成部分的关系。6熔体额定电流（A）熔断器额定电流（A）导线型号规格配电线路穿线管规格计算电流（A）线路编号控制设备用电设备符号型号功率（kw）名称安装位置编号设备编号备注电源进线刀开关BLX-3X70+1X35-KHDR-100/31RL型30/2530/2530/25200/100118.28.279BLX-3X2.5SC15-FCBLX-3X2.5SC15-FCBLX-3X2.5SC15-FCBLX-3X35SC15-FC1234CJ10-20CJ12-100CJ10-20CJ10-20Y5.5Y4Y4YR40电动机21222324配电箱系统图4.设备布置图主要表示各种电气设备和装置的布置形式、安装方式及相互位置之间的尺寸关系，通常由平面图、立面图、断面图、剖面图等组成。这种图按三视图原理绘制，与一般的机械图没有大的区别。5.电路图主要表示系统或装置的电气工作原理，又称为电气原理图。绘制原则：从上到下、从左到右78铣床电气图6.大样图表示电气工程中某一部件、构件的结构，用于指导加工和安装。部分大样图为国家标准图。7.接线图主要用于表示电气装置内部各元件之间及其与外部其它装置之间的连接关系，便于制作、安装和维修人员接线和检查。分类：◦有单元接线图表示成套装置或设备中一个结构单元内的各元件之间的连接关系的一种接线图。这里的“结构单元”是指在各种情况下可独立运行的组件或某种组合体，如电动机、开关柜等。9◦互连接线图表示成套装置或设备的不同单元之间连接关系的一种接线图。◦端子接线图表示成套装置或设备的端子以及接在端子上外部接线（必要时包括内部接线）的一种接线图。◦电线电缆配置图表示电线电缆两端位置，必要时还包括电线电缆功能、特性和路径等信息的一种接线图。10×电动机控制接线图8.产品使用说明书用电气图厂家在产品说明书中附上的电气工程图，供用户了解产品的组成和工作过程及注意事项，以便正确使用、维护和检修。9.其它电气图电气系统图、电路图、接线图和平面图是最主要的电气工程图，但在一些较复杂的电气工程中，为了补充和详细说明某一局部工程，还需要使用一些特殊的电气图，如功能图、逻辑图、印制板电路图、曲线图、表格等。1110.设备元件和材料表是把某一电气工程所需要的主要设备、元件、材料和有关的数据列成表格，包括其名称、符号、型号、规格、数量等。这种表格主要用于说明图上符号所对应的元件名称、作用、功能和有关数据等，应与图联系起来阅读。12设备元件表序号符号名称型号规格单位数量备注1M异步电动机Y300V，15KW台12KM交流接触器CJ10300V,40A个13FU2熔断器RC1250V,1A个1配熔丝1A4FU1熔断器RT0380V,40A个3配熔丝30A5K热继电器JR340A个1整定值25A6S1~S2按钮LA2250V,3A个2一常开，一...
